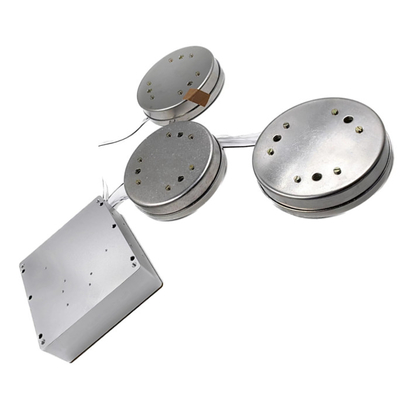

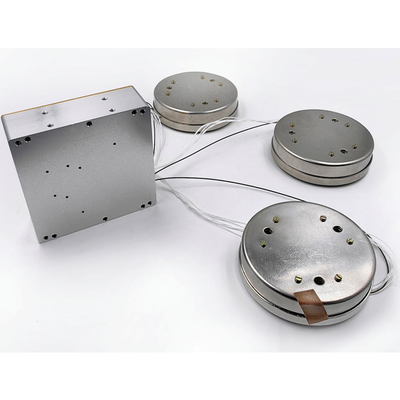

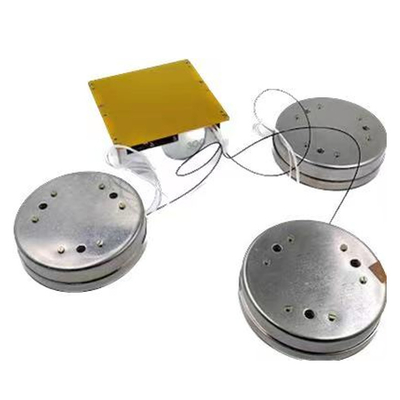

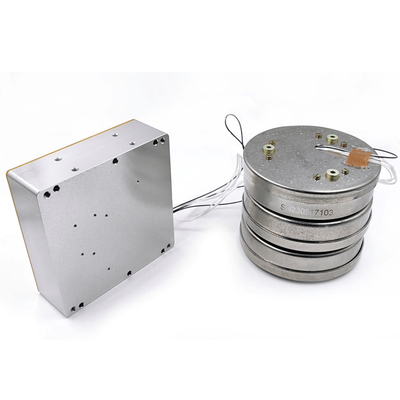

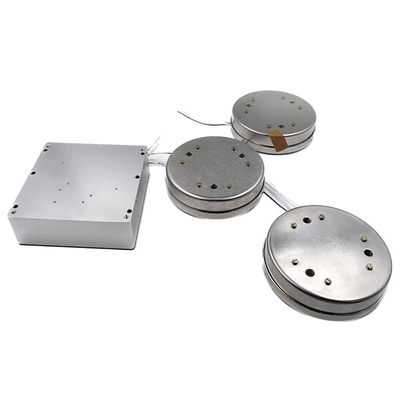

Sensore giroscopico a fibra ottica inerziale ad alta precisione a 3 assi con modulatore ottico

Sensore giroscopico in fibra ottica a 3 assi ad alta precisione con modulatore ottico

Dimensioni

Dimensione complessiva della scatola del circuito (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (L × P × A);

Dimensione dell'unità di rilevamento della fibra ottica (mm): Ф92 × 27;

Dimensioni di installazione della scatola del circuito (mm): (88 ± 0,1) × (84 ± 0,1) (L × W), Φ4 mm × 4;

Dimensione di installazione dell'unità di rilevamento in fibra ottica:

Come la fig.2 Schema schematico dell'installazione dell'unità di rilevamentoCome mostrato.

Caratteristiche di performance

Questo prodotto è un sensore di velocità angolare inerziale basato sull'effetto Sagnac ottico, che viene utilizzato per misurare la velocità angolare del vettore lungo l'asse sensibile del prodotto.Un'unità di rilevamento della velocità angolare del prodotto è un anello in fibra ottica, viene adottato un circuito di rilevamento digitale a circuito chiuso per estrarre la differenza del percorso ottico della luce di propagazione in senso orario e antiorario causata dalla velocità angolare fisica esterna e rilevata dall'anello in fibra ottica, e nel frattempo , un segnale di tensione convertito da un segnale di differenza del percorso ottico è soggetto a feedback e controllo ad anello chiuso, in modo che la modulazione e la demodulazione del segnale siano realizzate e si raggiunga lo scopo del rilevamento del segnale di velocità angolare ad alta precisione.

Questo prodotto è costituito da un'unità di rilevamento della velocità angolare ottica e da un'unità di rilevamento del segnale e fornisce informazioni sull'incremento angolare a tre assi e sulla temperatura interna.

I prodotti sono adatti principalmente per sistemi di navigazione inerziale ad alta precisione, sistemi di posizionamento e orientamento e altre applicazioni.

I componenti principali del prodotto sono i seguenti:

1. L'unità del percorso ottico comprende una sorgente luminosa in fibra di erbio, un anello in fibra ottica, un modulatore di fase ottico integrato, un accoppiatore in fibra ottica e un fotorilevatore;
2. L'unità circuitale comprende un circuito di pilotaggio della sorgente luminosa ed una scheda circuitale dei segnali di rilevamento e controllo;
3. Parti strutturali del giroscopio.

Definizione pin
