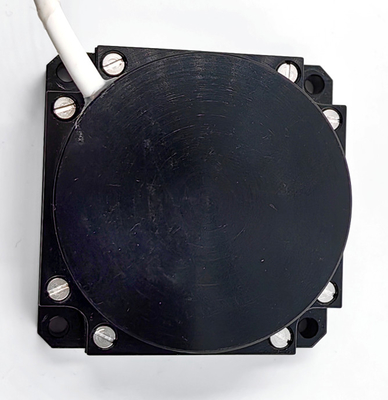

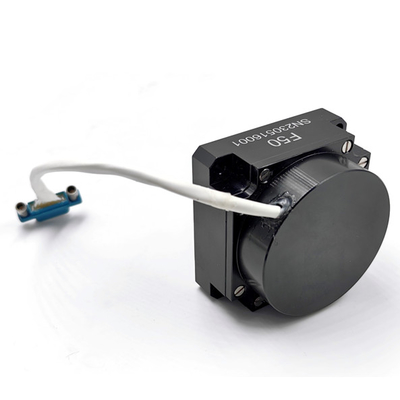

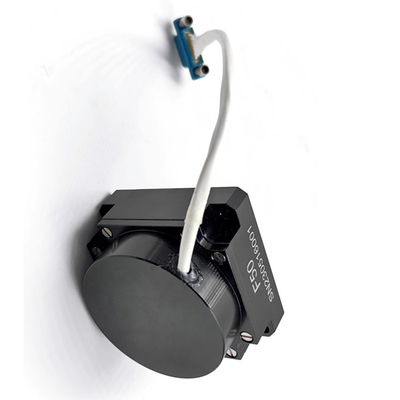

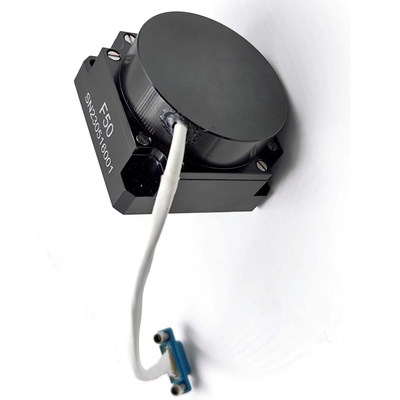

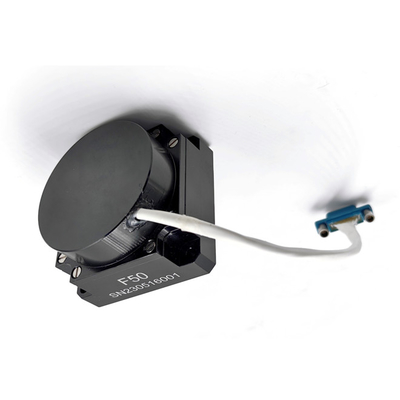

500°/S Range Fibra ottica giroscopico sensore di velocità giroscopico a un asse

Sensore giroscopico a 500 gradi/s Sensore giroscopico a un asse Sensore velocità giroscopico a basso costo

Introduzione

Questo prodotto è un sensore di velocità angolare inerziale basato sull'effetto ottico di Sagnac, utilizzato per misurare la velocità angolare del vettore lungo l'asse sensibile del prodotto.L'unità di rilevamento della velocità angolare del prodotto è un anello di fibra ottica, è adottato un circuito digitale di rilevamento a circuito chiuso per estrarre la differenza di percorso ottico della luce di propagazione in senso orario e in senso antiorario causata dalla velocità angolare fisica esterna,che è rilevato dall'anello di fibra ottica, e nel frattempo un segnale di tensione convertito da un segnale di differenza di percorso ottico è sottoposto a feedback e controllo a circuito chiuso, in modo che la modulazione e la demodulazione del segnale siano realizzate,e l'obiettivo del rilevamento del segnale di velocità angolare è raggiunto.

Questo prodotto è composto da un'unità ottica di rilevamento della velocità angolare e da un'unità di rilevamento del segnale, che fornisce informazioni di incremento angolare su un solo asse e informazioni sulla temperatura interna.

I prodotti sono principalmente adatti per applicazioni quali sistemi di navigazione inerziale di media precisione, sistemi di posizionamento e orientamento e sistemi di servo-stabilizzazione.

Parametri principali

Fornitore di energia

I principali componenti del prodotto sono i seguenti:

1. L'unità di percorso ottico comprende una sorgente luminosa SLD, una fibra ottica re, un modulatore di fase ottica integrato, un accoppiatore di fibra ottica e un rivelatore ottico;
2. L'unità di circuito è composta da un circuito di guida della sorgente luminosa e da una scheda di circuito di rilevamento e controllo dei segnali;
3. Parti strutturali del giroscopio.

Dimensione complessiva (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × P × H);

Dimensione dell'installazione (mm): 43 ± 0,1 × 43 ± 0,1 (L × P), Φ3,2 mm × 4, come nella figura.

Precauzioni

Le note pertinenti sono le seguenti:

1. Per evitare di danneggiare le prestazioni del giroscopio e ridurne la durata di vita,durante l'utilizzo del giroscopio non devono essere eseguite frequenti operazioni di accensione e spegnimento;.
2. Prima di accendere il giroscopio,il sistema di alimentazione deve essere controllato affinché non vi sia cortocircuito tra i punti elettrici dell'alimentazione e tra il guscio del giroscopio e i punti elettrici;;
3. In caso di funzionamento anormale del prodotto, è necessario consultare il fabbricante.
4. Il giroscopio a fibra ottica è uno strumento di precisione, quindi deve essere maneggiato con cautela durante l'uso e il trasporto.
5. devono essere garantite le corrette linee di segnale di ingresso e di uscita del prodotto e le linee di alimentazione;
6. È necessario adottare misure antistatiche nel processo di contatto con il prodotto;
7. L'intensità del campo magnetico attorno alla posizione del prodotto deve essere inferiore a 1G.
