Alta larghezza di banda nebbia giroscopio digitale a ciclo chiuso singolo asse

Giroscopio digitale a fibra ottica ad alta larghezza di banda a ciclo chiuso a singolo asse

Descrizione:

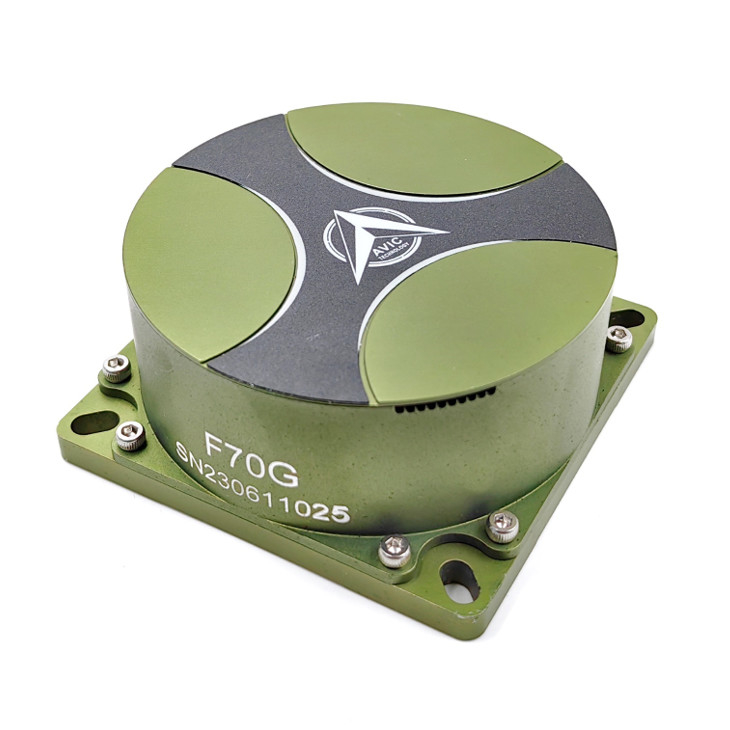

L'F70G è il giroscopio digitale a fibra ottica interferometrico a ciclo chiuso e a singolo asse, il perfetto sostituto del tradizionale giroscopio meccanico, con elevata larghezza di banda, breve tempo di attivazione,resistenza agli urti, resistenza alle vibrazioni e costo accessibile.

L'F70G FOG adotta il processore di segnale digitale incorporato. Il filtro adattivo integrato riduce la stabilità del bias e la camminata casuale dell'angolo del 50%-70%,tecnologia che non solo riduce l'impatto della temperatura, ma migliora anche in modo significativo la stabilità del biasL'eccezionale stabilità, la resistenza agli urti e la resistenza agli urti lo rendono ideale per varie applicazioni militari e industriali.

F70G è un sensore angolare di velocità integrato con luce, meccanismo ed elettricità. si basa sull'effetto Sagnac e sulla tecnologia di prova di controllo a circuito chiuso.processi e feedback per la differenza di fase prodotta da due luci di trasmissione in posizione superiore, realizzando l'intero processo di circolo chiuso.
l'articolo è composto principalmente da unità di percorso ottico, unità di circuito e unità strutturale. ha una struttura più semplice, nessuna parte mobile, nessuna parte di usura, avvio più veloce,volume più piccolo e più leggero rispetto al giroscopio elettromeccanicoPotrebbe essere ampiamente utilizzato nella guida e nel controllo dei missili, nel posizionamento e nel sistema di mira dei carri armati e dei veicoli da combattimento, nel sistema di tracciamento fotoelettrico delle navi.

Le caratteristiche:

● Progettazione interamente in fibra - lunga durata, dimensioni ridotte, elevata stabilità e maggiore resistenza alle interferenze.

● Polarizzatore integrato in fibra - minime perdite di inserimento e elevato rapporto di estinzione, offrendo maggiore resistenza alla temperatura e allo shock meccanico, nonché vibrazioni intense.

● Un pacchetto compatto e affidabile - robusto in tutti i tipi di ambiente, ideale per un'ampia gamma di applicazioni sia civili che militari.

● Tecnologia QuichLaunch - tempo di attivazione minimo senza necessità di calibrazione esterna.

● lunghezza d'onda ottimale - migliora la sensibilità del 50% con la stessa struttura, dimensione e costo.

● Isolamento acustico e compressione - riduce significativamente la camminata casuale in angolo.

● Tecnologia SelfTrack - migliora il raggio dinamico giroscopico

Applicazioni:

●UAV/AUV/Elicottero

●Armi nucleari tattiche

●Aeronautica e astronautica

●Sistema di navigazione integrato

● stabilizzazione della piattaforma inerziale

●Navigazione del veicolo

Caratteristiche delle prestazioni:

Fornitore di energia

DIMENSIONI:

Requisiti per il trasporto e lo stoccaggio del giroscopio

Avviso di trasporto

a) Posizionare il prodotto secondo la direzione indicata nella scatola di imballaggio;

b) quando la temperatura è compresa tra -40°C e +70°C, il trasporto su strada, ferrovia, aereo e acquatico è consentito;

c) Assicurarsi che la scatola di imballaggio sia fissata al trasportatore senza muoversi durante la spedizione.

Avviso di conservazione

a) I prodotti collocati nella scatola di imballaggio devono essere conservati in un magazzino con aria condizionata, sotto pressione atmosferica standard, temperatura ambiente 15°C-35°C;

b) Il periodo di conservazione del prodotto è di 15 anni.

Imballaggio e ispezione

Ispezione dello sbalaggio

a) controllare l'aspetto della scatola di imballaggio per verificare la presenza di urti e altri danni fisici;

b) La protezione da elettricità statica deve essere effettuata al momento del prelievo del prodotto.

Ispezione dei documenti giustificativi di consegna

a) certificato di qualificazione del prodotto;

b) F70G Rapporto di accettazione del giroscopio a fibra ottica a circuito chiuso;

c) F70G Istruzioni di manutenzione per giroscopi a fibra ottica a circuito chiuso (( 1pcs per lotto)
