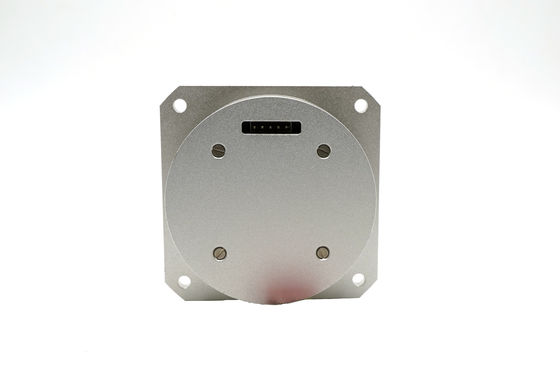

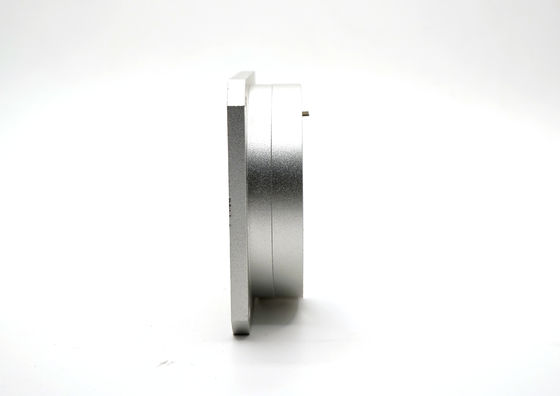

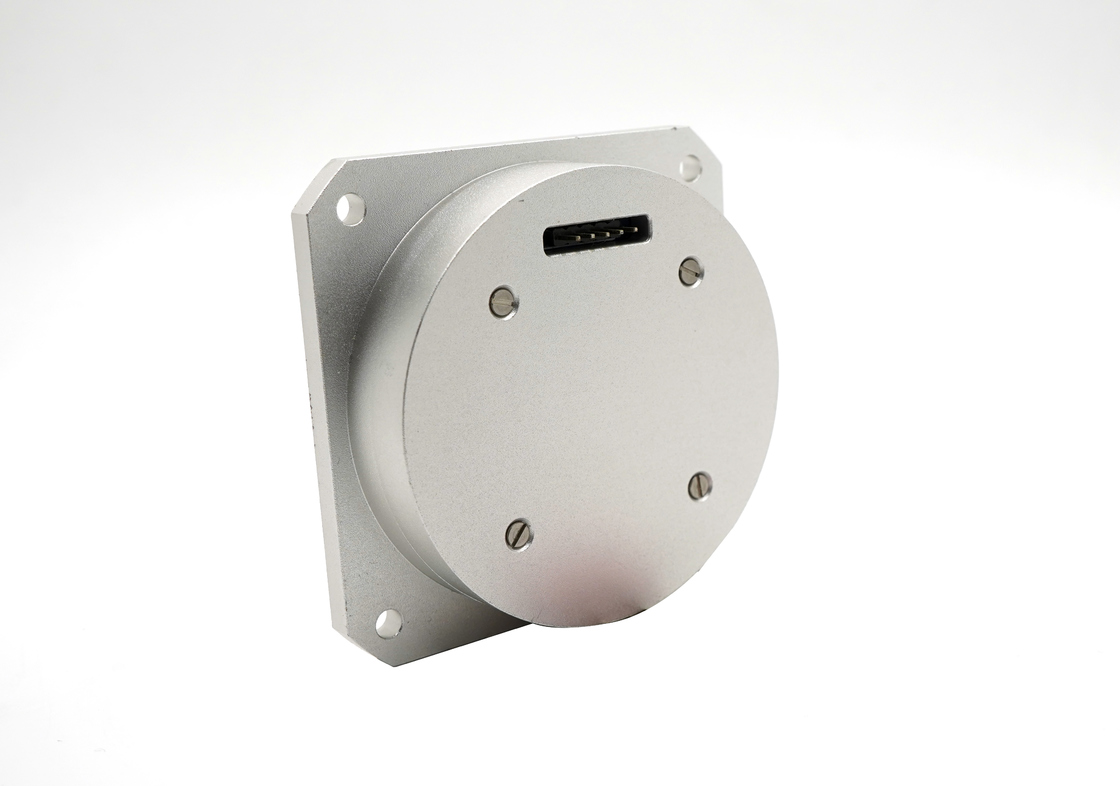

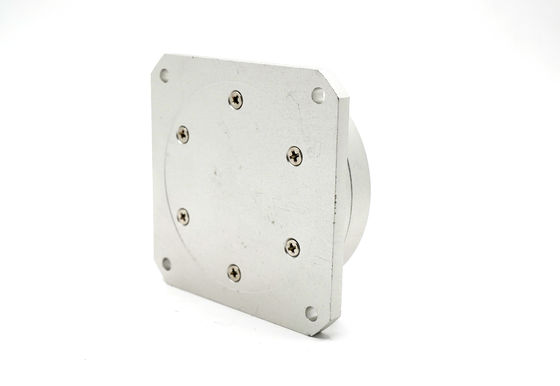

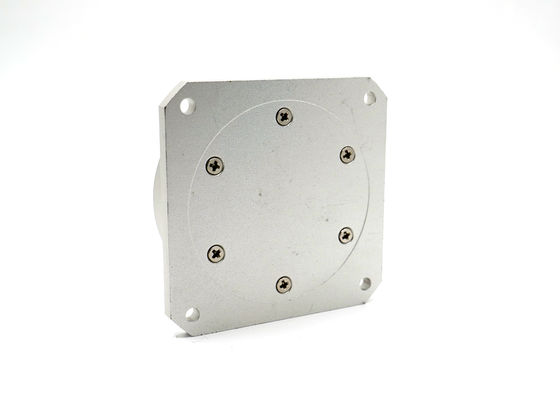

Giroscopio ottico stabile per sistema di navigazione integrato

Marchio:	Firepower
Numero di modello:	F70G
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	200/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Intervallo di misurazione:

-800°/s~+800°/s

Ripetibilità zero-bias:

<=0.1°/ora

stabilità a parzialità zero:

<=0.1°/ora

Fattore di scala:

45000 × (1±5%) SP/°/s

Modalità di comunicazione:

RS422

Temperatura di esercizio:

-45℃~+60℃

Temperatura di conservazione:

-55℃~+75℃

Non linearità del fattore di scala:

<50 ppm

Ripetibilità per fattore di scala:

<50 ppm

Tensione di alimentazione:

Imballaggi particolari:

Scatola di Sponge+

Capacità di alimentazione:

200/month

Evidenziare:

giroscopio ottico stabile

Giroscopio ottico per elicotteri

Giroscopio in fibra ottica per elicotteri

Descrizione del prodotto

Giroscopio Ottico Stabile per Sistema di Navigazione Integrato Sensore Giroscopico Dinamico

Specifiche del Prodotto

Attributo	Valore
Intervallo di Misurazione	-800°/s~+800°/s
Ripetibilità di bias zero	<=0.1°/h
Stabilità di bias zero	<=0.1°/h
Fattore di scala	45000× (1±5%)SP/°/s
Modalità di Comunicazione	RS422
Temperatura di esercizio	-45℃～+60℃
Temperatura di stoccaggio	-55℃～+75℃
Non linearità del fattore di scala	<50ppm
Ripetibilità del fattore di scala	<50ppm
Tensione di alimentazione	5v

Dimensioni

Caratteristiche Principali

Design interamente in fibra - lunga durata, dimensioni ridotte, elevata stabilità e maggiore resistenza alle interferenze.
Polarizzatore a fibra integrato - minima perdita di inserzione e alto rapporto di estinzione, che offre maggiore resistenza alla temperatura e agli urti meccanici, nonché alle vibrazioni intense.
Pacchetto compatto affidabile - operativamente robusto per tutti i tipi di ambienti, ideale per un'ampia gamma di applicazioni sia in ambito civile che militare.
Tecnologia QuichLaunch - tempo di attivazione minimo senza necessità di calibrazione esterna.
Lunghezza d'onda ottimale - migliora la sensibilità del 50% con la stessa struttura, dimensione e costo.
Isolamento e compressione del rumore - riduce significativamente la deriva angolare casuale.
Tecnologia SelfTrack - migliora l'intervallo dinamico del giroscopio.

Applicazioni

UAV/AUV/Elicottero
Armi nucleari tattiche
Aeronautica e astronautica
Sistema di navigazione integrato
Stabilizzazione della piattaforma inerziale
Navigazione veicolare

Caratteristiche Prestazionali

N.	Parametro	F70G	Unità	Note
1	Velocità angolare massima	±800	°/s
2	Fattore di scala	45000× (1±5%)	SP/°/s
3	Non linearità del fattore di scala a temperatura ambiente	≤50	ppm	@25℃
4	Ripetibilità del fattore di scala a temperatura ambiente	≤50	ppm	@25℃
5	Ripetibilità del fattore di scala a temperatura completa	≤100	ppm	-40℃~+70℃
6	Stabilità del bias a temperatura ambiente	≤0.1	10s(1σ,°/h)	@25℃
7	Ripetibilità del bias a temperatura ambiente	≤0.1	(1σ,°/h)	Bias
8	Ripetibilità del bias a temperatura completa	≤0.2	(1σ,°/h)	-40℃~+70℃
9	Tempo di attivazione	0	min
10	Camminata casuale	0.005	º/√h
11	Valore di bias durante la vibrazione/prima della vibrazione/dopo la vibrazione	≤0.3	°/h
12	Valore di bias prima/dopo la vibrazione	≤0.3	°/h
13	Sensibilità magnetica	≤0.2	°/h/Gs	Opzionale
14	Stabilità del bias durante il cambio di vuoto	≤0.3	°/h	0~0.085~0Mpa@2min
15	Vibrazione	20Hz～2000Hz Hz/10min X \| Y \| Z
16	Impatto	15g(3 volte) Onda sinusoidale semionda/11ms ±X \| ±Y \| ±Z

Alimentazione

Alimentazione	+5V	-5V
La fluttuazione della tensione	4.75V~5.25V	-4.75V~-5.25V
Tensione di ripple nominale	20mV	20mV
Consumo energetico	1.5A	0.6A

Requisiti di Trasporto e Stoccaggio

Avviso di Trasporto

Posizionare il prodotto secondo la direzione indicata nella scatola di imballaggio
Quando l'intervallo di temperatura è -40℃～+70℃, è consentito il trasporto su strada, ferrovia, aereo e via acqua
Assicurarsi che la scatola di imballaggio sia fissata al vettore senza muoversi durante la spedizione

Avviso di Stoccaggio

I prodotti collocati nella scatola di imballaggio devono essere conservati in un magazzino climatizzato a pressione atmosferica standard, la temperatura ambiente è 15℃～35℃
Il periodo di conservazione del prodotto è di 15 anni

Disimballaggio e Ispezione

Ispezione di Disimballaggio

Controllare l'aspetto della scatola di imballaggio per collisioni e altri danni fisici
La protezione dalle scariche elettrostatiche deve essere effettuata quando si estrae il prodotto

Ispezione dei Documenti di Consegna di Supporto

Certificato di qualificazione del prodotto
Rapporto di accettazione F70G del giroscopio a fibra ottica a circuito chiuso
Istruzioni per la manutenzione F70G per giroscopio a fibra ottica a circuito chiuso (1 pz per lotto)

Scarica la documentazione del prodotto (PDF)
