Sensore IMU RS422, giroscopio 500º/s, accelerometro 16g

Sensore IMU RS422, giroscopio 500º/s, accelerometro 16g

Marchio:	AVIC
Numero di modello:	IMU300C
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T,L/C
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE ROHS

Nome prodotto:

Unità di misura inerziale

campo di misurazione del giroscopio:

±500º/s

giroscopio Stabilità di polarizzazione zero:

0,3 deg/h

Camminata casuale angolare:

00,06 gradi /√h

Gamma dell'accelerometro:

Acc bias stability:

00,02 mg

Fattore di scala:

0.02%FS

Larghezza di banda:

200Hz

Produzione:

Rs422

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/mese

Evidenziare:

Sensore IMU RS422 con giroscopio

Accelerometro IMU con range 16g

Sensore giroscopico 500º/s RS422

Descrizione del prodotto

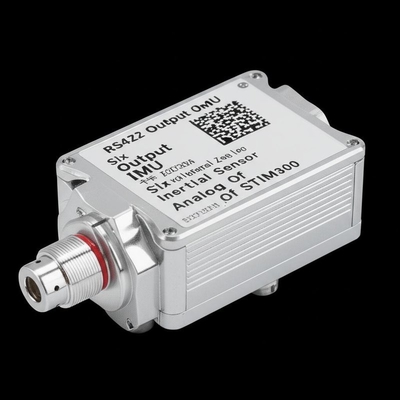

RS422 IMU di uscita Sensore inerziale di sei uscite Analogo di STIM300

Interfaccia elettrica

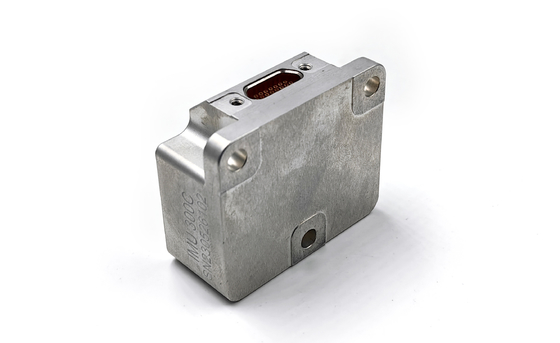

Il connettore elettrico del prodotto IMU300C-A0-IMU è J30J-15 TJL, con la seguente definizione di contatto:

Numero di punti	Nome	Tipo	Commento
1	TxD-	Prodotto	RS422
2	RxD-	Input	RS422
3	TST_1	Prodotto
4	TOV_1	Prodotto
5	RST	Input
6	GND	Input
7	Ricambi
8	VCC_5V	Fonte di alimentazione	+5v
9	TxD+	Prodotto	RS422
10	RxD+	Input	RS422
11	ExtTrig	Input	Input sincrono 5V
12	GND	Input
13	GND	Input
14	Ricambi
15	GND	Terrazzo di potenza

Caratteristiche del prodotto

Giroscopio digitale a tre assi:
- ± 500o/s gamma di misurazione dinamica
- Stabilità a bias zero: 3 °/H (GJB, 10s), 0,3 °/H (ALLAN)
Accelerometro digitale triassiale:
- ± 16 G di gamma di misurazione dinamica
- Stabilità a bias zero: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN)
Alta affidabilità: MTBF > 20000h
Accuratezza garantita nell'intero intervallo di temperatura (-40°C ~ 80°C): algoritmo di taratura e compensazione di temperatura ad alte prestazioni integrato
Confezionati per il lavoro in condizioni di forte vibrazione
Interfaccia a senso unico RS422
Compatibile con STIM300

Campo di applicazione

UAV tattico e industriale
Munizioni intelligenti
Cercatore

Indicatori dei prodotti

Parametro	Condizioni di prova	Precisione del progetto	Unità
Giroscopio
Intervallo dinamico di misura	-	± 500	o/s
Stabilità del bias	Variazione di Allan (intervallo di 500 °/s, temperatura normale)	0.3	o/h
Stabilità del bias	media di 10 s (-40°C ~ +80°C, temperatura costante)	3.0	o/h
Pregiudizi	Intervallo di pregiudizio zero	0.1	o/s
Pregiudizi	Variazione di pregiudizio pari a zero nell'intero intervallo di temperatura	0.01	o/s
Pregiudizi	Inizia ripetibilità	0.005	o/s
Effetto dell'accelerazione lineare sul bias		0.002	o/s/g
Influenza delle vibrazioni sul bias, cambiamento prima e dopo le vibrazioni		0.002	o/s/g
Influenza delle vibrazioni sul bias, cambiamenti prima e durante le vibrazioni		0.001	o/s/g
Fattore di scala	Accuratezza del fattore di scala	0.1	%
Fattore di scala	Nonlinearità del fattore di scala	0.01	% FS
Passeggiata casuale angolare	-	0.06	°/√ ora
Larghezza di banda	-	200	Hz
Accelerometro
Intervallo dinamico di misura	-	16	g
Stabilità del bias	Varianza di Allan (intervallo di 16 g, temperatura normale)	0.02	mg
Stabilità del bias	media di 10 s (-40°C ~ +80°C, temperatura costante)	0.03	mg
Pregiudizi	Intervallo di pregiudizio zero	1	mg
Pregiudizi	Variazione di pregiudizio pari a zero nell'intero intervallo di temperatura	1	mg
Pregiudizi	Inizia ripetibilità	0.2	mg
Fattore di scala	Accuratezza del fattore di scala	0.3	%
Fattore di scala	Nonlinearità del fattore di scala	0.02	% FS
Velocità camminata casuale	-	0.08	m/s/√hr
Larghezza di banda	-	200	Hz
Interfaccia di comunicazione
SR422 a senso unico	Tasso di Baud	460.8	MHz
Frequenza di campionamento	UART	1000	Hz
Caratteristiche elettriche
Voltaggio.	-	5	V.
Consumo di energia	-	1.5	W
Ripple	P-P	150	mV
Caratteristiche strutturali
Dimensione	-	38.6×44.6×21.5	mm
Peso	-	65±2	g
Ambiente di utilizzo
Temperatura di funzionamento	-	-40~80	°C
Temperatura di conservazione	-	-45~85	°C
Vibrazione	-	20 ~ 2000 Hz,60,06 g
Impatto	-	6000 g,0.5ms
Affidabilità
MTBF	-	20000	h
Tempo di lavoro continuo	-	120	h

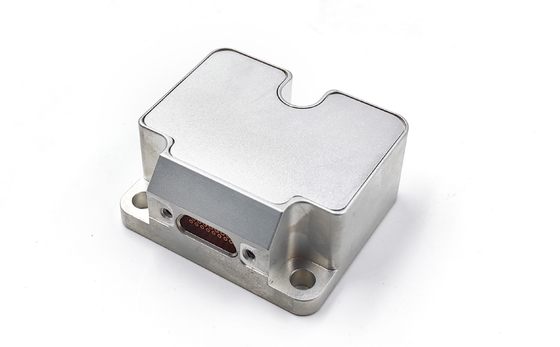

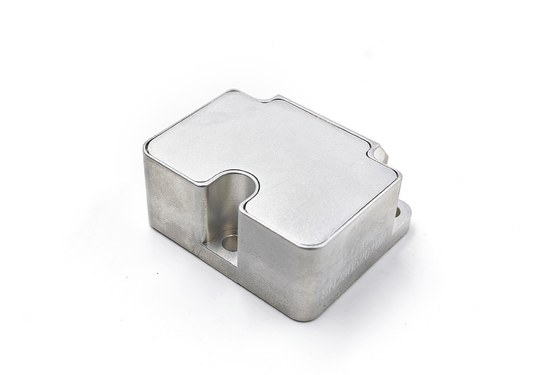

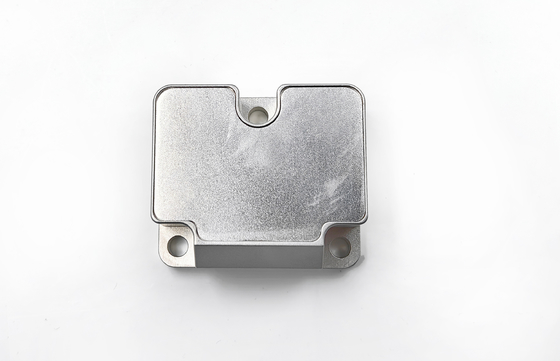

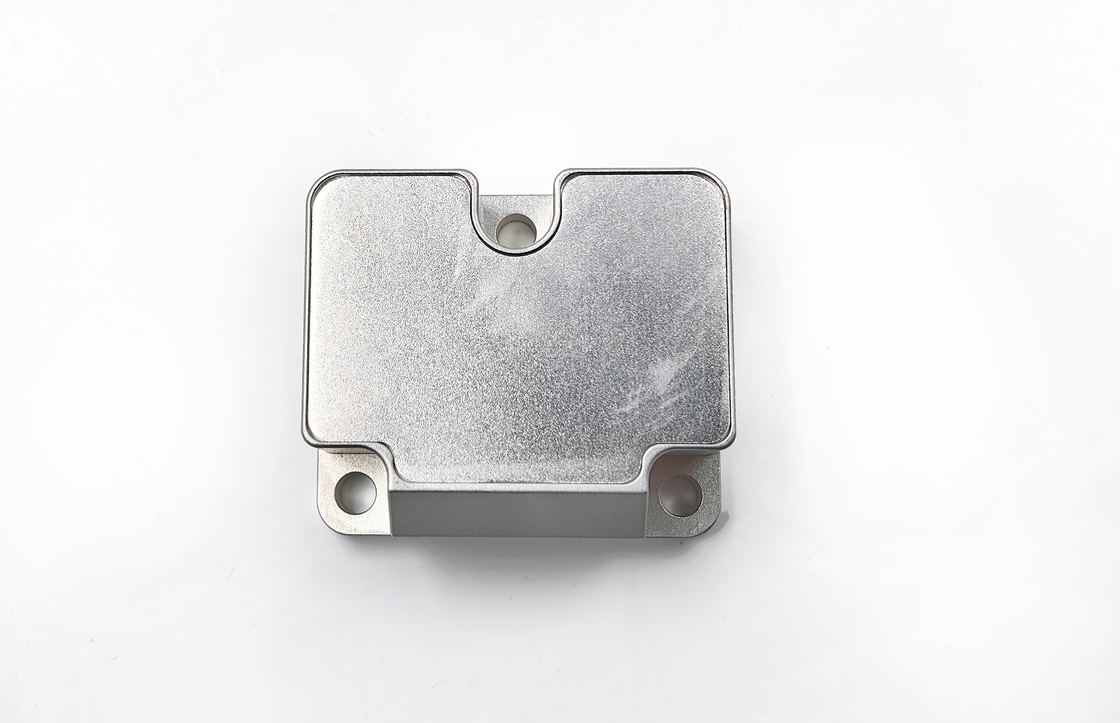

Visualizzazione del prodotto

L'IMU300C-A0-IMU è un'unità di misurazione inerziale (IMU) basata sulla tecnologia di micromachinatura (MEMS), con giroscopio MEMS ad alte prestazioni e accelerometro MEMS integrati,con una potenza di uscita di 3 velocità angolari e 3 accelerazioni.

L'IMU300C-A0-IMU presenta un'elevata affidabilità e una forte adattabilità ambientale.ricercatore e altri campi.

Dimensione

Scarica il manuale dell'utente IMU300C (PDF)
