girobussola a fibra ottica
Created with Pixso.

Sensore giroscopico in fibra ottica FOG con chip giroscopici MEMS personalizzati

Sensore giroscopico in fibra ottica FOG con chip giroscopici MEMS personalizzati

Marchio: Firepower
Numero di modello: MGZ330HC
MOQ: 1
prezzo: Negoziabile
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 500/mese
Informazioni dettagliate
Luogo di origine:
Cina
Nome del prodotto:
PCB GYRO
Allineare:
400°/s
Larghezza della banda:
300HZ
Risoluzione:
24 bit
Fattore di scala:
20000 lsb/deg/s
Ritardo (personalizzato):
<1ms>
Stabilità del bias:
0.1°/h
Imballaggi particolari:
sponge+box
Capacità di alimentazione:
500/mese
Evidenziare:

Sensore giroscopico in fibra ottica

,

Sensore giroscopico FOG personalizzato

Descrizione del prodotto

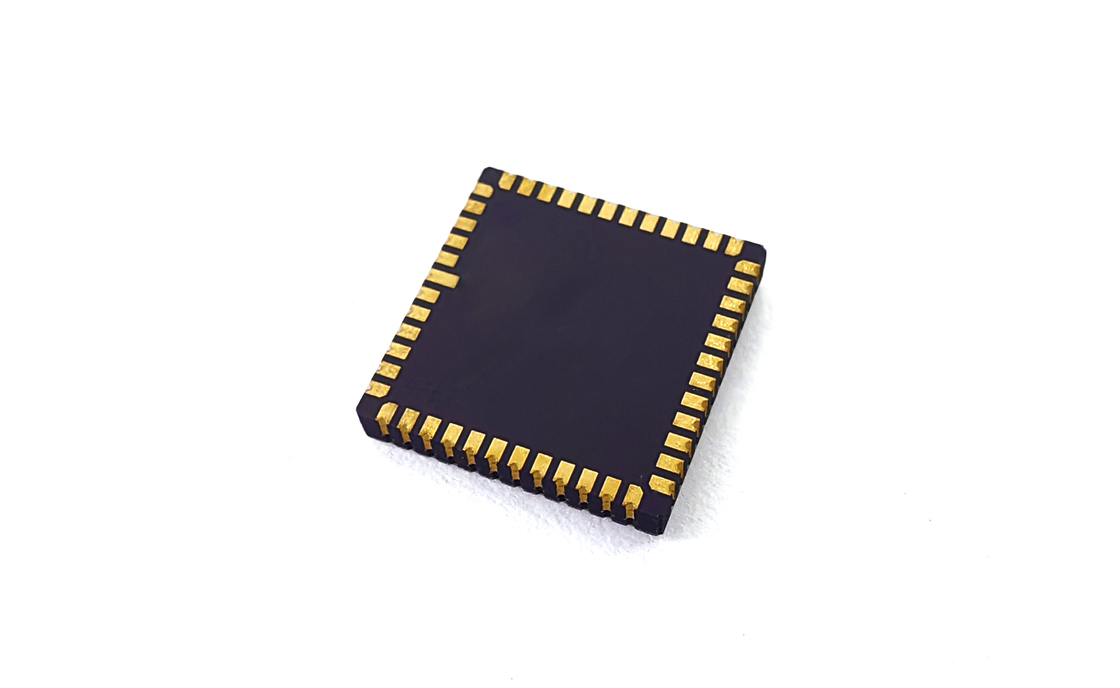

Sensore giroscopico in fibra ottica FOG con chip MEMS personalizzati


Sensore giroscopico in fibra ottica FOG con chip giroscopici MEMS personalizzati 0


Progettazione dei PCB:

I condensatori di decoppiamento per i perni VCP, VREF, VBUF e VREG devono essere posizionati il più vicino possibile ai perni e la resistenza equivalente delle tracce deve essere ridotta al minimo. I condensatori di decoppiamento per VCC e VIO sono anche posizionati vicino ai pin corrispondenti.Quando il VCC è in normale funzionamentoPer garantire la stabilità della tensione, la corrente complessiva sarà di circa 35 mA, il che richiede un'ampia traccia di PCB.¢ individuare i componenti per evitare aree di concentrazione dello stressÈ necessario evitare grandi elementi di dissipazione del calore e aree con contatto meccanico esterno, estrusione e trazione,nonché aree in cui le viti di posizionamento sono soggette a deformazioni durante l'installazione complessiva.


Sul prodotto

prestazioni   MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Distanza deg/s 400 400 400
Larghezza di banda @ 3DB personalizzata) Hz 200 200 300
Precisione di uscita (SPI digitale) bit 24 24 24
Tasso di uscita (ODR) (personalizzato) Hz 12K 12K 12K
Ritardo (personalizzato) ms < 1.5 < 1.5 < 1
Stabilità del bias Deg/hr ((1o) < 0.1 < 0.5 < 0.1
Stabilità del bias (1σ 10s) Deg/hr ((1o) < 1 < 5 < 1
Stabilità del bias (1σ 1s) Deg/hr ((1o) (3) < 15 (3)
Errore di bias rispetto alla temperatura (1σ) Deg/hr ((1o) < 10 < 30 10
Variazioni di temperatura del bias, calibrate ((1σ) Deg/hr ((1o) < 1 < 10 < 1
Ripetibilità dei bias Deg/hr ((1o) < 0.5 (3) < 0.3
Fattore di scala a 25°C Lsb/deg/s 16000 16000 20000
Ripetibilità del fattore di scala (1σ) ppm (((1o) < 20 ppm < 20 ppm < 100 ppm
Fattore di scala contro temperatura (1σ) ppm (((1o) < 100 ppm < 100 ppm < 300 ppm
Non linearità del fattore di scala (1σ) ppm < 150 ppm < 150 ppm < 300 ppm
Passeggiata casuale angolare (ARW) °/√h < 0.05 < 0.25 < 0.05
Rumore (da picco a picco) deg/s < 0.35 < 0.4 < 0.25
GValue sensibilità °/ora/g < 1 (3) < 1
Errore di rettifica delle vibrazioni ((12gRMS,20-2000) °/h/g ((rms) < 1 (3) < 1
Tempo di accensione (dati validi) s 750 metri
Frequenza di risonanza del sensore hz 10.5k-13.5k
Idoneità ambientale
Impatto (alimentazione accesa) 500 g, 1 min
Resistenza agli urti (disattivazione) 10000 g, 10 min
Vibrazione (alimentazione accesa) 18 g rms (20 Hz a 2 kHz)
Temperatura di funzionamento -40°C----+85°C
Temperatura di conservazione -55°C----+125°C
Tensione di alimentazione 5 ± 0,25 V
Consumo corrente 45ma





Sensore giroscopico in fibra ottica FOG con chip giroscopici MEMS personalizzati 1




Installazione


Il giroscopio MEMS ad alte prestazioni è un'attrezzatura di prova di alta precisione.si raccomanda di considerare i seguenti aspetti quando si installa il dispositivo sulla scheda PCBPer valutare e ottimizzare il posizionamento del sensore sul PCB, si raccomanda di considerare i seguenti aspetti e di utilizzare strumenti aggiuntivi durante la fase di progettazione:¢ Sul lato termicoPer le sollecitazioni meccaniche: misurazione della piegatura e/o simulazione di elementi finiti; robustezza all'impatto: dopo che il PCB dell'applicazione di destinazione è stato saldato nel modo raccomandato.viene eseguita una prova di caduta. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): Non è consigliabile posizionare il sensore direttamente sotto il pulsante o vicino al pulsante a causa delle sollecitazioni meccanicheNon è consigliabile posizionare il sensore vicino a un punto molto caldo, come un controller o un chip grafico, in quanto ciò può riscaldare la scheda PCB e causare un aumento della temperatura del sensore.
