| Marchio: | Firepower |
| Model Number: | MGZ332HC |
| MOQ: | 1 |
| prezzo: | Negoziabile |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 500/mese |

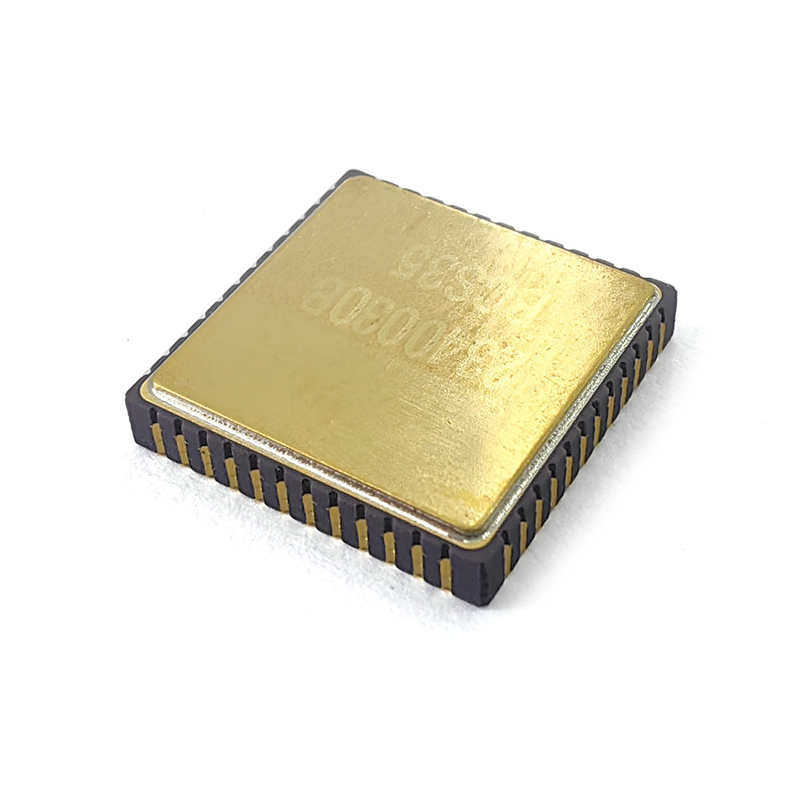

Girochip MEMS con eccezionale stabilità e affidabilità per la navigazione inerziale
Progettazione dei PCB:
I condensatori di decoppiamento per i perni VCP, VREF, VBUF e VREG devono essere posizionati il più vicino possibile ai perni e la resistenza equivalente delle tracce deve essere ridotta al minimo. The other ends of the decoupling capacitors for VREFI condensatori di decoppiamento per VCC e VIO sono anche posizionati vicino ai pin corrispondenti.Quando il VCC è in normale funzionamentoPer garantire la stabilità della tensione, la corrente complessiva sarà di circa 35 mA, il che richiede un'ampia traccia di PCB.¢ individuare i componenti per evitare aree di concentrazione dello stressÈ necessario evitare grandi elementi di dissipazione del calore e aree con contatto meccanico esterno, estrusione e trazione,nonché aree in cui le viti di posizionamento sono soggette a deformazioni durante l'installazione complessiva.
Sul prodotto
| prestazioni | MGZ332HC-P1 | MGZ332HC-P5 | MGZ318HC-A1 | MGZ221HC-A4 | MGZ330HC-O1 | MGZ330HC-A1 | |
| Distanza | deg/s | 400 | 400 | 400 | 400 | 400 | 100 |
| Larghezza di banda @ 3DB personalizzata) | Hz | 90 | 180 | 200 | 200 | 300 | 50 |
| Precisione di uscita (SPI digitale) | bit | 24 | 24 | 24 | 24 | 24 | 24 |
| Tasso di uscita (ODR) (personalizzato) | Hz | 12K | 12K | 12K | 12K | 12K | 12K |
| Ritardo (personalizzato) | ms | (3) | < 1.5 | < 1.5 | < 1.5 | < 1 | < 6 |
| Stabilità del bias | Deg/hr ((1o) | < 0.05 | < 0.05 | < 0.1 | < 0.5 | < 0.1 | < 0.02 |
| Stabilità del bias (1σ 10s) | Deg/hr ((1o) | < 0.5 | < 0.5 | < 1 | < 5 | < 1 | < 0.1 |
| Stabilità del bias (1σ 1s) | Deg/hr ((1o) | < 1.5 | < 1.5 | (3) | < 15 | (3) | < 0.3 |
| Errore di bias rispetto alla temperatura (1σ) | Deg/hr ((1o) | < 5 | < 5 | < 10 | < 30 | 10 | 5 |
| Variazioni di temperatura del bias, calibrate ((1σ) | Deg/hr ((1o) | < 0.5 | < 0.5 | < 1 | < 10 | < 1 | < 0.5 |
| Ripetibilità dei bias | Deg/hr ((1o) | < 0.5 | < 0.5 | < 0.5 | (3) | < 0.3 | < 0.1 |
| Fattore di scala a 25°C | Lsb/deg/s | 20000 | 20000 | 16000 | 16000 | 20000 | 80000 |
| Ripetibilità del fattore di scala (1σ) | ppm (((1o) | < 20 ppm | < 20 ppm | < 20 ppm | < 20 ppm | < 100 ppm | < 100 ppm |
| Fattore di scala contro temperatura (1σ) | ppm (((1o) | 100 ppm | 100 ppm | < 100 ppm | < 100 ppm | < 300 ppm | < 300 ppm |
| Non linearità del fattore di scala (1σ) | ppm | 100 ppm | 100 ppm | < 150 ppm | < 150 ppm | < 300 ppm | < 300 ppm |
| Passeggiata casuale angolare (ARW) | °/√h | < 0.025 | < 0.025 | < 0.05 | < 0.25 | < 0.05 | < 0.005 |
| Rumore (da picco a picco) | deg/s | < 0.15 | < 0.3 | < 0.35 | < 0.4 | < 0.25 | < 0.015 |
| GValue sensibilità | °/ora/g | < 1 | < 1 | < 1 | (3) | < 1 | < 1 |
| Errore di rettifica delle vibrazioni ((12gRMS,20-2000) | °/h/g ((rms) | < 1 | < 1 | < 1 | (3) | < 1 | < 1 |
| Tempo di accensione (dati validi) | s | 750 metri | |||||
| Frequenza di risonanza del sensore | hz | 10.5k-13.5k | |||||
| Idoneità ambientale | |||||||
| Impatto (alimentazione accesa) | 500 g, 1 min | ||||||
| Resistenza agli urti (disattivazione) | 10000 g, 10 min | ||||||
| Vibrazione (alimentazione accesa) | 18 g rms (20 Hz a 2 kHz) | ||||||
| Temperatura di funzionamento | -40°C----+85°C | ||||||
| Temperatura di conservazione | -55°C----+125°C | ||||||
| Tensione di alimentazione | 5 ± 0,25 V | ||||||
| Consumo corrente | 45ma | ||||||
Installazione
Il giroscopio MEMS ad alte prestazioni è un'attrezzatura di prova ad alta precisione.si raccomanda di considerare i seguenti aspetti quando si installa il dispositivo sulla scheda PCBPer valutare e ottimizzare il posizionamento del sensore sul PCB, si raccomanda di considerare i seguenti aspetti e di utilizzare strumenti aggiuntivi durante la fase di progettazione:¢ Sul lato termicoPer le sollecitazioni meccaniche: misurazione della piegatura e/o simulazione di elementi finiti; robustezza all'impatto: dopo che il PCB dell'applicazione di destinazione è stato saldato nel modo raccomandato.viene eseguita una prova di caduta. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): Non è consigliabile posizionare il sensore direttamente sotto il pulsante o vicino al pulsante a causa delle sollecitazioni meccanicheNon è consigliabile posizionare il sensore vicino a un punto molto caldo, come un controller o un chip grafico, in quanto ciò può riscaldare la scheda PCB e causare un aumento della temperatura del sensore.
