Sensore di velocità angolare inerziale ad alta precisione

Marchio:	Firepower
Numero di modello:	F50A
MOQ:	1 PCS
prezzo:	US$2,800.00~3,000.00
Condizioni di pagamento:	L/C,T/T
Capacità di approvvigionamento:	100 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

Intervallo di misurazione:

-500~+500°/s

stabilità di bias zero:

≤ 0,05°/h, 10 secondi

Ripetibilità zero polarizzazione:

≤0.05°/h

Coefficiente di camminata casuale:

≤ 0,006°/√h

Non linearità del fattore di scala:

≤30ppm

Ripetibilità per fattore di scala:

≤30ppm

Asimetria del fattore di scala:

≤30ppm

Ora di inizio:

≤ 1s

Larghezza di banda:

500Hz

Alimentazione:

± 5 ± 0,15 V

Potenza:

≤6W

Temperatura di esercizio:

-40°C - +70°C

Temperatura di conservazione:

-55~+85°C

Vibrazione:

20~2000 Hz, 0,06 g2/Hz

Impatto:

30 g, 11 ms

Tasso di Baud:

921600 ((Personalizzabile) bps

Modalità di uscita:

RS-422

Connettore:

J30J-15TJL/(Personalizzabile)

Dimensioni complessive:

50 mm*50 mm*32

Dimensioni dell'installazione:

43 mm*43 mm

Imballaggi particolari:

spugna e scatola

Capacità di alimentazione:

100 pezzi al mese

Evidenziare:

Sensore di velocità angolare inerziale

Giroscopio a fibra ottica di alta precisione

Giroscopio in fibra ottica a ciclo stretto

Descrizione del prodotto

Sensore di velocità angolare inerziale ad alta precisione

Specifiche tecniche

Intervallo di misura	-500~+500°/s
Stabilità di bias zero	≤ 0,05°/h, 10 secondi
Ripetibilità di bias zero	≤ 0,05°/h
Coefficiente di camminata casuale	≤ 0,006°/√h
Nonlinearità del fattore di scala	≤ 30 ppm
Ripetibilità per fattore di scala	≤ 30 ppm
Asimetria del fattore di scala	≤ 30 ppm
Orario di inizio	≤ 1s
Larghezza di banda	500 Hz
Fornitore di alimentazione	± 5 ± 0,15V
Potenza	≤ 6W
Temperatura di funzionamento	-40°C - +70°C
Temperatura di conservazione	-55°C a +85°C
Vibrazione	20~2000 Hz, 0,06 g2/Hz
Impatto	30 g, 11 ms
Tasso di Baud	921600 ((Personalizzabile) bps
Modalità di uscita	RS-422
Collegamento	J30J-15TJL/(Personalizzabile)
Dimensioni complessive	50 mm50 mm32
Dimensioni dell'impianto	43 mm*43 mm

Visualizzazione del prodotto

Questo prodotto è un sensore di velocità angolare inerziale basato sull'effetto ottico di Sagnac, utilizzato per misurare la velocità angolare del vettore lungo l'asse sensibile del prodotto.L'unità di rilevamento della velocità angolare del prodotto è un anello a fibra ottica, è adottato un circuito digitale di rilevamento a circuito chiuso per estrarre la differenza di percorso ottico della luce di propagazione in senso orario e in senso antiorario causata dalla velocità angolare fisica esterna,che è rilevato dall'anello di fibra ottica, e nel frattempo un segnale di tensione convertito da un segnale di differenza di percorso ottico è sottoposto a feedback e controllo a circuito chiuso, in modo che la modulazione e la demodulazione del segnale siano realizzate,e l'obiettivo del rilevamento del segnale di velocità angolare è raggiunto.

Funzionalità

Questo prodotto è composto da un'unità ottica di rilevamento della velocità angolare e da un'unità di rilevamento del segnale, che fornisce informazioni di incremento angolare su un solo asse e informazioni sulla temperatura interna.

Applicazioni

I prodotti sono principalmente adatti per applicazioni quali sistemi di navigazione inerziale di media precisione, sistemi di posizionamento e orientamento e sistemi di servo-stabilizzazione.

Componenti

Componenti di percorso ottico
Dischi di circuito per segnali di rilevamento e controllo
Scalatura, guscio e altre parti strutturali di anelli di fibre ottiche

Dimensioni

Dimensione complessiva (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × P × H)
Dimensione dell'installazione (mm): 43 ± 0,1 × 43 ± 0,1 (L × P), Φ3,2 mm × 4

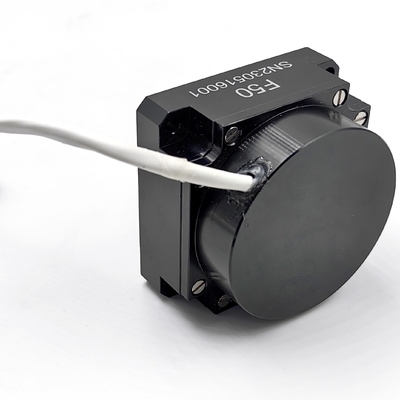

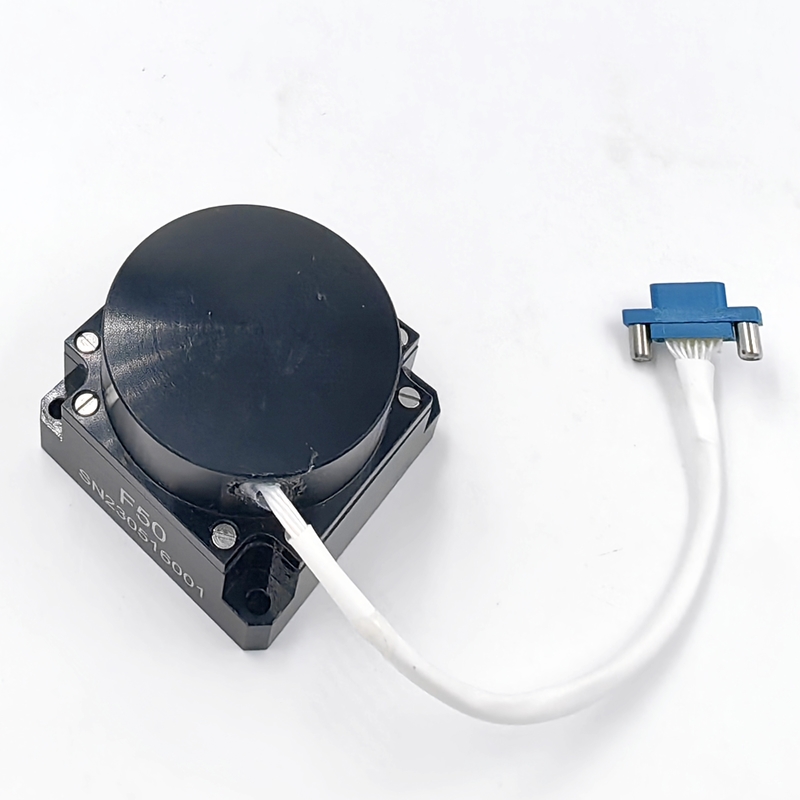

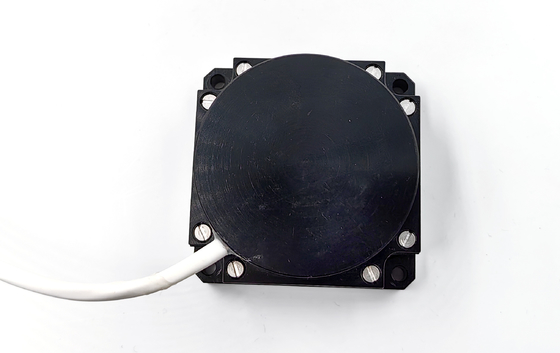

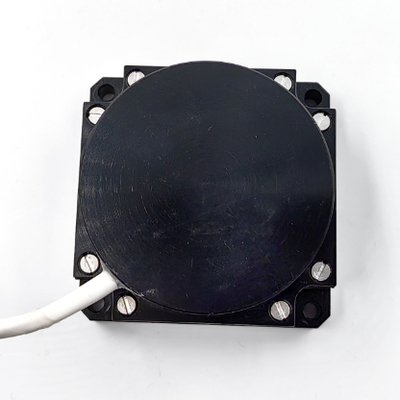

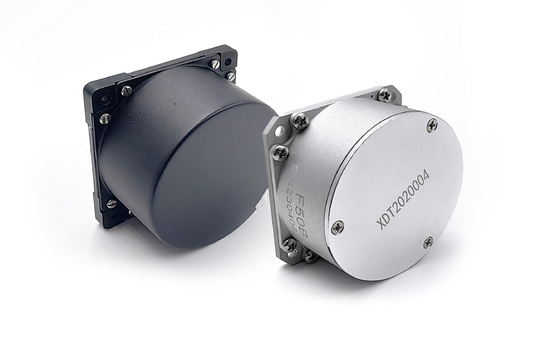

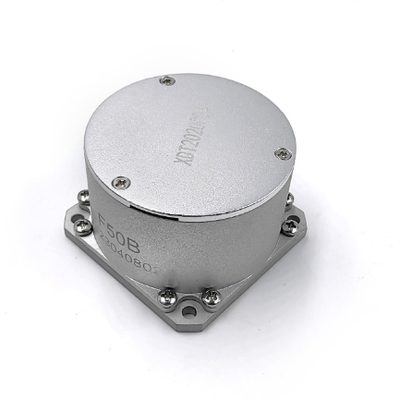

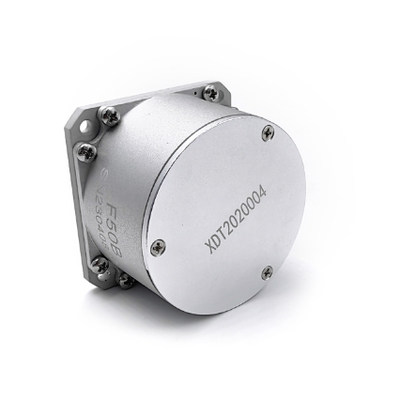

Immagine del prodotto

Interfaccia elettrica

Numero del punto centrale	Definizione	Commento
1	+5V	Input di alimentazione
2	GND	Terrazzo di potenza
3	- Non lo so.	Riservato
4	RXD+	Sortire e correggere con girodifferenziale
5	TXD+	Giro RS422 uscita positiva
6	+5V	Input di alimentazione
7	GND	Terrazzo di potenza
8	RXD-	Giro differenziale di apertura negativo
9	TXD-	Giro RS422 uscita negativa
