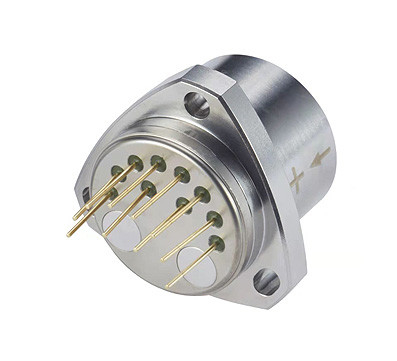

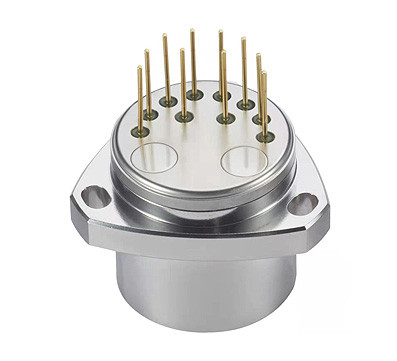

Accelerometro di flessione di quarzo di grado di navigazione con sensore di temperatura per la mappatura

Marchio:	Firepower
Numero di modello:	ACC1-01
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	200/Mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Distanza:

±50 g/±60 g/±70 g

Limite:

5 μg

K0/k1 diagonale:

≤±3mg

Fattore di scala k1:

10,0 - 1,30 mA/g

Coefficiente non lineare K2 di classe II:

≤±10μg /g2

Larghezza di banda:

800~2500 hertz

Impatto:

100 g, 8 ms, 1/2 sin

Rumore (840 Ω resistenza di campionamento):

≤ 5mv

dimensione:

F25.4x30 mm

Peso:

≤80g

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

200/Mese

Evidenziare:

Accelerometro di flessione di quarzo di grado di navigazione

Mapping Quartz Flexure Accelerometer

Sensore di temperatura Accelerometro di flessione al quarzo

Descrizione del prodotto

Accelerometro di flessione di quarzo di grado di navigazione con sensore di temperatura per la mappatura

Introduzione del prodotto

Accelerometro flessibile ACC1-Quartz - Fogli di dati-v3.2- Sì, signore.

L'accelerometro flessibile a quarzo della serie ACC1 è un accelerometro ad alta precisione con eccellente stabilità a lungo termine, ripetibilità, prestazioni di avvio, adattabilità ambientale e alta affidabilità.Può essere utilizzato sia per prove statiche che dinamicheÈ anche un sensore di vibrazione e sensore di inclinazione standard.

La corrente di uscita del prodotto ha una relazione lineare con la forza o l'accelerazione,e l'utente può selezionare la resistenza di campionamento appropriata attraverso il calcolo per ottenere un output di alta precisioneIl sensore di temperatura integrato può essere utilizzato per compensare il bias e il fattore di scala e ridurre l'influenza della temperatura ambiente in base alle esigenze dell'utente.

Disegno di contorno

Accelerometro di flessione di quarzo di grado di navigazione con sensore di temperatura per la mappatura 0

Versione standard di accelerometro

Parametri tecnici

Numero	Parametro	ACC1-01	ACC1-02	ACC1-03
1	Distanza	±50 g/±60 g/±70 g	±50 g/±60 g/±70 g	±50 g/±60 g/±70 g
2	Limite	5 μg	5 μg	5 μg
3	Bias K0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
4	Fattore di scala K1	10,0 - 1,30 mA/g	10,0 - 1,30 mA/g	10,0 - 1,30 mA/g
5	Coefficiente non lineare K2 di classe II	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
6	0 g 4 ore di stabilità a breve termine	≤ 10 μg	≤ 10 μg	≤ 10 μg
7	1 g stabilità a breve termine di 4 ore	≤ 10 ppm	≤ 10 ppm	≤ 10 ppm
8	Ripetibilità completa del bias oK0(1σ, 1 mese)	≤ 10 μg	≤ 15 μg	≤ 25 μg
9	Ripetibilità globale del fattore di scala σ K1/K1 (1σ, 1 mese)	≤ 10 ppm	≤ 20 ppm	≤ 30 ppm
10	Coefficiente non lineareRipetibilità completaK2/K1 (1σ, 1 mese)	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
11	Bias temperatcoefficiente (temperatura media totale)	≤ ± 10 μg /°C	≤ ± 20 μg /°C	≤ ± 30 μg /°C
12	Temperatura del fattore di scala Coefficiente (in media) Temperatura)	≤ ± 10 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
13	Rumore (840 Ω resistenza di campionamento)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
14	Frequenza naturale	400-800 Hz	400-800 Hz	400-800 Hz
15	Larghezza di banda	800-2500 Hz	800-2500 Hz	800-2500 Hz
16	Vibrazioni casuali	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
17	Impatto	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin
18	Intervallo di temperatura di funzionamento	-55°C a +85°C	-55°C a +85°C	-55°C a +85°C
19	Intervallo di temperatura di stoccaggio	-60°C a + 120°C	-60°C a + 120°C	-60°C a + 120°C
20	Fornitore di alimentazione	± 12 ~ ± 15V	± 12 ~ ± 15V	± 12 ~ ± 15V
21	Consumo corrente	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
22	Sensore di temperatura	Opzione	Opzione	Opzione
23	Dimensione	F25.4x30 mm	F25.4x30 mm	F25.4x30 mm
24	Peso	≤ 80 g	≤ 80 g	≤ 80 g
