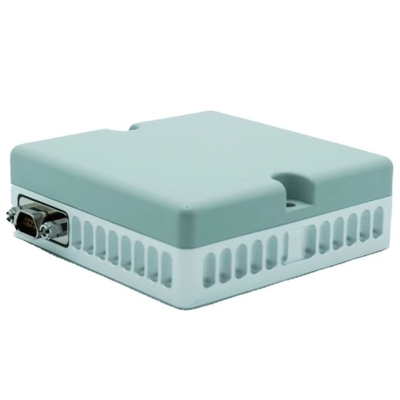

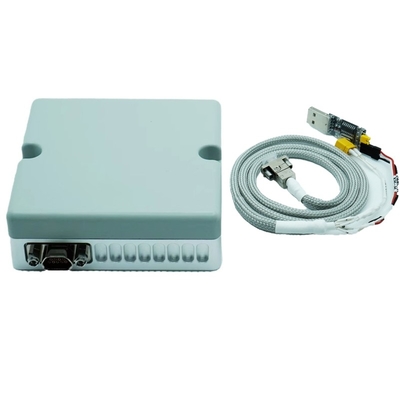

Il modello del prodotto è FPD24005-66-GNSS-12V. Protegge la piattaforma da tutti i tipi di interferenze involontarie e attacchi dannosi e migliora notevolmente la sicurezza delle informazioni di PNT.
Specifiche
1 Caratteristiche del prodotto * Ha la funzione di anti-inganno. * Ha la funzione di rilevamento della potenza di jamming, che è conveniente per la calibrazione del jamming e il test congiunto dell'intera macchina. * Supporta lo sviluppo secondario e l'ulteriore monitoraggio dello spettro, l'analisi dell'istogramma e altre elaborazioni * Supporta l'anti-jamming a frequenza singola a 4 elementi, con punti di frequenza di lavoro B1, L1 ed E1. * Il modulo di navigazione e posizionamento integrato emette informazioni di posizionamento secondo il protocollo NEMA0183.
2 Indicatori chiave * Capacità anti-interferenza: * Interferenza unidirezionale: migliore di 85dBc * Interferenza multidirezionale: migliore di 65dBc * Tipo di interferenza: * Jamming esca; * Interferenza gaussiana bianca a banda limitata, interferenza spettrale abbinata a spettro diffuso; * Jamming a impulsi e jamming a scansione; * Interferenza mista; * Spazio aereo anti-jamming: azimut: 0 ° ~ 360 °, elevazione: -90 ° ~ 90 ° * Volume: (66 ± 0,5) mm × (66 ± 0,5) mm × (22 ± 0,5) mm * Consumo energetico: 7 W (temperatura normale, incluso il modulo di posizionamento) * Peso:< 150g
Descrizione dell'interfacciaJ30J-9ZKPDefinizione dei pin
N. pin
Definizione
Osservazione
1/2
VCC12V
Alimentazione 12V
3/4
GND
Alimentazione 12V
5
UART_TXD1
Porta seriale di aggiornamento, livello TTL
6
UART_RXD1
Porta seriale di aggiornamento, livello TTL
7
UART_DGND
Terra
8
UART_TXD2
Porta seriale del modulo di posizionamento, livello TTL
9
UART_RXD2
Porta seriale del modulo di posizionamento, livello TTL
