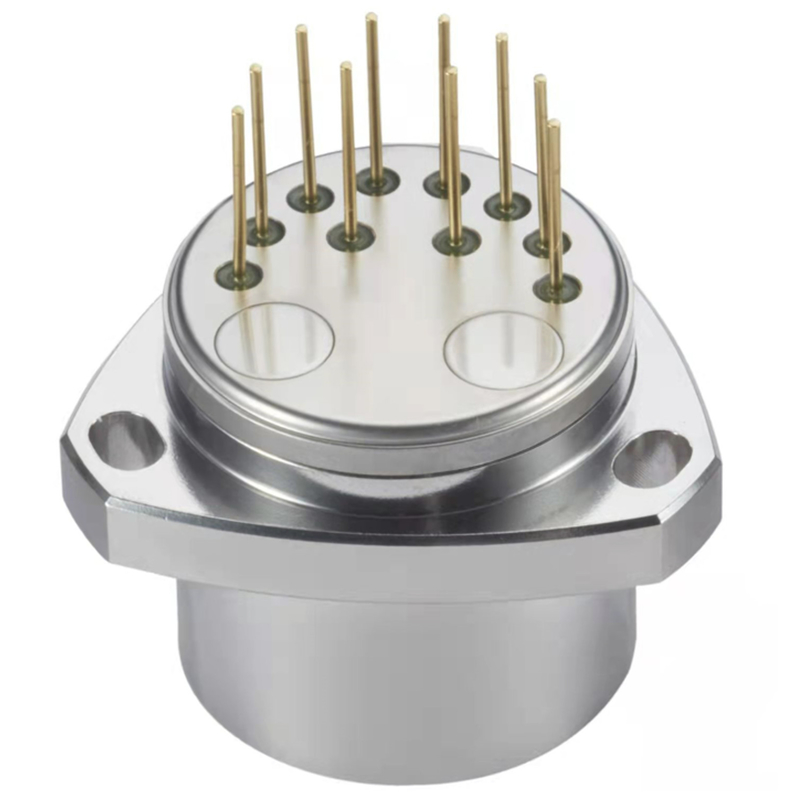

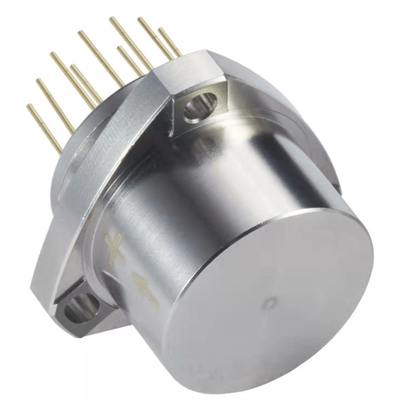

Accelerometro di flessione al quarzo ad alta precisione con compensazione della temperatura per la navigazione

Marchio:	Firepower
Numero di modello:	ACC1-01
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	200/Mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Intervallo di misura:

±50 g/±60 g/±70 g

Limite:

5 μg

K0/k1 diagonale:

≤±3mg

Fattore di scala k1:

10,0 - 1,30 mA/g

Coefficiente non lineare K2 di classe II:

≤±10μg /g2

Larghezza di banda:

800~2500 hertz

Impatto:

100 g, 8 ms, 1/2 sin

Rumore (840 Ω resistenza di campionamento):

≤ 5mv

Dimensione:

F25.4x30 mm

Peso:

≤80g

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

200/Mese

Evidenziare:

Accelerometro di flessione a quarzo per la compensazione della temperatura

Accelerometro di flessione del quarzo di alta precisione

Accelerometro di flessione di quarzo di navigazione

Descrizione del prodotto

Accelerometro di flessione al quarzo ad alta precisione con compensazione della temperatura per la navigazione

Introduzione del prodotto

Accelerometro flessibile ACC1-Quartz - Fogli di dati-v3.2- Sì, signore.

L'accelerometro flessibile a quarzo della serie ACC1 è un sensore ad alta precisione progettato per una eccezionale stabilità a lungo termine, ripetibilità, prestazioni di avvio rapido, adattabilità ambientale,e elevata affidabilitàÈ adatto sia per i test statici che dinamici e funziona anche come sensore standard di vibrazione e inclinazione.

L'accelerometro è dotato di una corrente di uscita che mantiene una relazione lineare con la forza o l'accelerazione,che consente agli utenti di ottenere un'uscita di alta precisione selezionando una resistenza di campionamento appropriata attraverso il calcoloInoltre, il sensore di temperatura integrato consente la compensazione dei bias e dei fattori di scala, riducendo al minimo l'impatto delle fluttuazioni della temperatura ambiente in base alle esigenze dell'utente.

Disegno di contorno

Accelerometro di flessione al quarzo ad alta precisione con compensazione della temperatura per la navigazione 0

Versione standard di accelerometro

Parametri tecnici

Numero	Parametro	ACC1-01	ACC1-02	ACC1-03
1	Distanza	±50 g/±60 g/±70 g	±50 g/±60 g/±70 g	±50 g/±60 g/±70 g
2	Limite	5 μg	5 μg	5 μg
3	Bias K0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
4	Fattore di scala K1	10,0 - 1,30 mA/g	10,0 - 1,30 mA/g	10,0 - 1,30 mA/g
5	Coefficiente non lineare K2 di classe II	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
6	0 g 4 ore di stabilità a breve termine	≤ 10 μg	≤ 10 μg	≤ 10 μg
7	1 g stabilità a breve termine di 4 ore	≤ 10 ppm	≤ 10 ppm	≤ 10 ppm
8	Ripetibilità completa del bias oK0(1σ, 1 mese)	≤ 10 μg	≤ 15 μg	≤ 25 μg
9	Ripetibilità globale del fattore di scala σ K1/K1 (1σ, 1 mese)	≤ 10 ppm	≤ 20 ppm	≤ 30 ppm
10	Coefficiente non lineareRipetibilità completaK2/K1 (1σ, 1 mese)	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
11	Coefficiente di temperatura del bias (temperatura media totale)	≤ ± 10 μg /°C	≤ ± 20 μg /°C	≤ ± 30 μg /°C
12	Temperatura del fattore di scala Coefficiente (in media) Temperatura)	≤ ± 10 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
13	Rumore (840 Ω resistenza di campionamento)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
14	Frequenza naturale	400-800 Hz	400-800 Hz	400-800 Hz
15	Larghezza di banda	800-2500 Hz	800-2500 Hz	800-2500 Hz
16	Vibrazioni casuali	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
17	Impatto	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin
18	Intervallo di temperatura di funzionamento	-55°C a +85°C	-55°C a +85°C	-55°C a +85°C
19	Intervallo di temperatura di stoccaggio	-60°C a + 120°C	-60°C a + 120°C	-60°C a + 120°C
20	Fornitore di alimentazione	± 12 ~ ± 15V	± 12 ~ ± 15V	± 12 ~ ± 15V
21	Consumo corrente	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
22	Sensore di temperatura	Opzione	Opzione	Opzione
23	Dimensione	F25.4x30 mm	F25.4x30 mm	F25.4x30 mm
24	Peso	≤ 80 g	≤ 80 g	≤ 80 g

Principali applicazioni

Accelerometro di flessione al quarzo ad alta precisione con compensazione della temperatura per la navigazione 4
