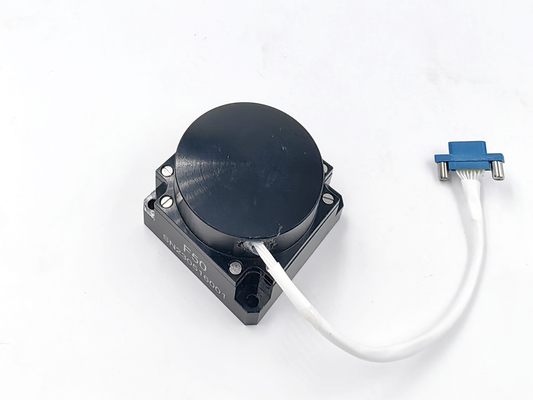

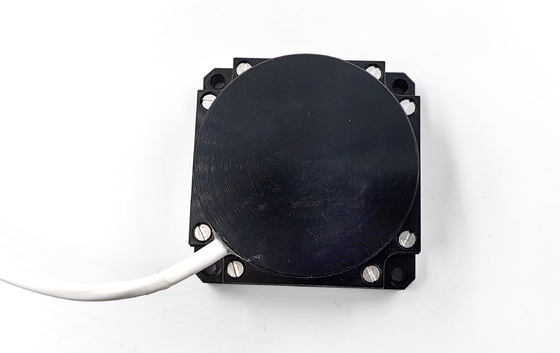

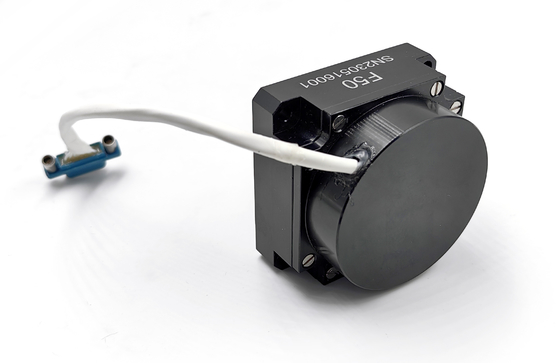

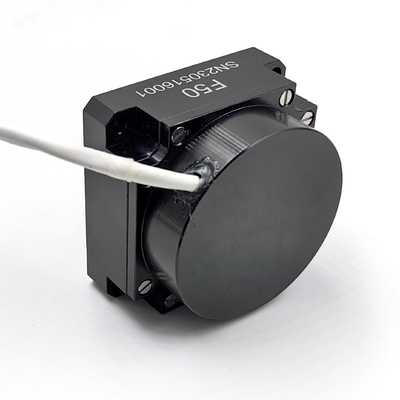

Giroscopio in fibra ottica altamente indossabile con modalità di uscita RS422 e coefficiente di marcia casuale ≤ 0,03°/√h

Marchio:	Firepower
Numero di modello:	FOG-50-MP
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

stabilità di bias zero:

≤0.2°/h

Coefficiente di passeggiata casuale:

≤ 0,03°/√h

Distanza di misura:

-500~+500°/s

Ora di inizio:

Impatto:

30 g, 11 ms

Vibrazione:

20~2000 Hz, 0,06 g2/Hz

Modalità di uscita:

RS422

Temperatura di lavoro:

-40~+70℃

Temperatura di conservazione:

-55~+85℃

Consumo di energia:

≤6W

Imballaggi particolari:

spugna e cartone

Capacità di alimentazione:

500/mese

Evidenziare:

Giroscopio a fibra ottica RS422

Giroscopio a fibra ottica con coefficiente di camminata casuale

Giroscopio in fibra ottica altamente indossabile

Descrizione del prodotto

1Principio di funzionamento
L'implementazione di giroscopi a fibra ottica si basa principalmente sulla teoria di Sagnac: l'effetto Sagnac descrive il fenomeno di interferenza della luce in un sistema di riferimento rotante:quando la luce si propaga in circuito chiuso (e- per esempio, un anello di fibra ottica) nel senso orario e in senso antiorario, se il sistema è in stato di rotazione, i percorsi ottici dei due fasci di luce mostrano una piccola differenza di tempo,che porta a una differenza di faseQuesta differenza di fase è proporzionale alla velocità angolare di rotazione e può quindi essere utilizzata per misurare il movimento di rotazione.

2. Parametri

Numero di serie	Prodotto di prova	Unità	Requisiti tecnici
1	Dimensioni complessive	mm	50×50×32
2	Orario di avvio	s	3
3	Pregiudizio zero	(°) /h	≤ 1
4	Stabilità di bias zero a temperatura normale (temperatura costante) (10 s liscia)	(°) /h	≤ 0.2
5	Stabilità di bias zero con variazione di temperatura (temperatura variabile a 1 °C/min, 100 s di fluidità)	(°) /h	≤ 0.5
6	Ripetibilità senza pregiudizio	(°) /h	≤ 0.1
7	Sensibilità a bias zero	(°) /h/g	≤ 0.5
8	Coefficiente di camminata casuale	(o)/h1/2	≤ 0.03
9	Nonlinearità del fattore di scala	ppm	≤ 20
10	Asimetria del fattore di scala	ppm	≤ 5
11	Ripetibilità per fattore di scala	ppm	≤ 10
12	Limite	(°) /h	≤ 0.2
13	Risoluzione	(°) /h	≤ 0.2
14	Larghezza di banda	Hz	≥ 500
15	Temperatura di funzionamento	°C	-45 ¢ + 70
16	Temperatura di conservazione	°C	- 55 ¢ + 85
17	Intervallo dinamico	(°) /s	± 500
18	Tensione di alimentazione	V.	+5
19	Consumo di energia a temperatura normale allo stato stazionario	W	≤ 2.5
20	Consumo di potenza a temperatura massima allo stato stazionario	W	≤ 4
21	Inizia la corrente istantanea.	A	< 1.5

3Caratteristiche rispetto ad altri tipi di giroscopi

Tipo giroscopico	Principali vantaggi	Principali svantaggi
Giroscopio in fibra ottica (FOG)	Alta precisione, senza parti meccaniche, anti-interferenza	Prezzo più elevato
Giroscopio laser ad anello (RLG)	Alta precisione per l'aerospaziale	Grandi dimensioni e costi elevati
Giroscopio meccanico (MG)	Tradizionale e affidabile per applicazioni di fascia bassa	I componenti meccanici sono soggetti a usura e ad elevati costi di manutenzione
Giro MEMS	Piccole dimensioni e basso costo	Precisione inferiore, sensibile ai fattori ambientali

4. Alta precisione e stabilità
Il giroscopio in fibra ottica adotta l'avanzata tecnologia di rilevamento dell'effetto Sagnac.che fornisce un'elevata precisione di misurazione della velocità angolare (fino a 1°/h o meno) e un'eccellente stabilità a zero bias per lunghi periodi di tempo, garantendo che i dati di navigazione e di controllo dell'atteggiamento siano ancora affidabili in ambienti complessi.

5. Ambienti di produzione

Giroscopio in fibra ottica altamente indossabile con modalità di uscita RS422 e coefficiente di marcia casuale ≤ 0,03°/√h 0

Giroscopio in fibra ottica altamente indossabile con modalità di uscita RS422 e coefficiente di marcia casuale ≤ 0,03°/√h 2

Giroscopio in fibra ottica altamente indossabile con modalità di uscita RS422 e coefficiente di marcia casuale ≤ 0,03°/√h 4
