| Marchio: | Firepower |
| Model Number: | FOG-60A |
| MOQ: | 1 |
| prezzo: | Negoziabile |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 500/mese |
1Composizione strutturale
Il FOG è composto principalmente dai seguenti componenti principali:
Fonte luminosa (di solito un diodo SLD superluminescente): fornisce luce con bassa coerenza per ridurre il rumore coerente.
Anello di fibra ottica (da poche centinaia a poche migliaia di metri): utilizzato per guidare la propagazione della luce e creare un effetto di interferenza.
Splitter di fascio ottico (accoppiatore): divide la luce nel senso orario e in senso antiorario.
Fotodetettore: riceve il segnale luminoso interferito e lo trasforma in segnale elettrico.
Circuito di elaborazione del segnale: calcola la differenza di fase e emette il segnale di velocità angolare.
2. Vantaggi del prodotto
I giroscopi a fibra ottica non hanno parti mobili e funzionano interamente sulla base di principi ottici.rendendoli adatti all'uso in ambienti difficili come l'aerospaziale, scenari marini e industriali.
3. Parametri
| Numero di serie | Prodotto di prova | Unità | FOG-60A | FOG-60B |

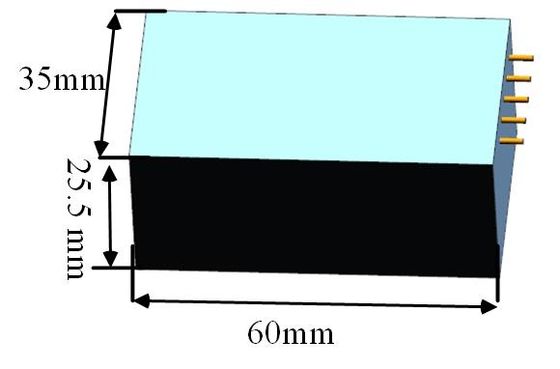

| 1 | Dimensioni complessive | mm | 60×60×32 | 60×60×32 |
| 2 | Orario di avvio | s | 3 | 3 |
| 3 | Pregiudizio zero | (°) /h | ≤ 0.1 | ≤ 0.5 |
| 4 | Stabilità di bias zero a temperatura normale (temperatura costante) (10 s liscia) | (°) /h | ≤ 0.06 | ≤ 0.1 |
| 5 |
Stabilità di bias zero con variazione di temperatura (temperatura variabile a 1 °C/min, 100 s di fluidità) |
(°) /h | ≤ 0.18 | ≤ 0.3 |
| 6 | Ripetibilità senza pregiudizio | (°) /h | ≤ 0.06 | ≤ 0.1 |
| 7 | Sensibilità a bias zero | (°) /h/g | ≤ 0.06 | ≤ 0.1 |
| 8 | Coefficiente di camminata casuale | (o)/h1/2 | ≤ 0.006 | ≤ 0.01 |
| 9 | Nonlinearità del fattore di scala | ppm | ≤ 10 | ≤ 10 |
| 10 | Asimetria del fattore di scala | ppm | ≤ 5 | ≤ 5 |
| 11 | Ripetibilità per fattore di scala | ppm | ≤ 10 | ≤ 10 |
| 12 | Limite | (°) /h | ≤ 0.06 | ≤ 0.1 |
| 13 | Risoluzione | (°) /h | ≤ 0.06 | ≤ 0.1 |
| 14 | Larghezza di banda | Hz | ≥ 500 | ≥ 500 |
| 15 | Temperatura di funzionamento | °C | -45 ¢ + 70 | -45 ¢ + 70 |
| 16 | Temperatura di conservazione | °C | - 55 ¢ + 85 | - 55 ¢ + 85 |
| 17 | Intervallo dinamico | (°) /s | ± 500 | ± 500 |
| 18 | Tensione di alimentazione | V. | +5 | +5 |
| 19 | Consumo di energia a temperatura normale allo stato stazionario | W | ≤ 2.5 | ≤ 2.5 |
| 20 | Consumo di potenza a temperatura massima allo stato stazionario | W | ≤ 4 | ≤ 4 |
| 21 | Inizia la corrente istantanea. | A | < 1.5 | < 1.5 |
