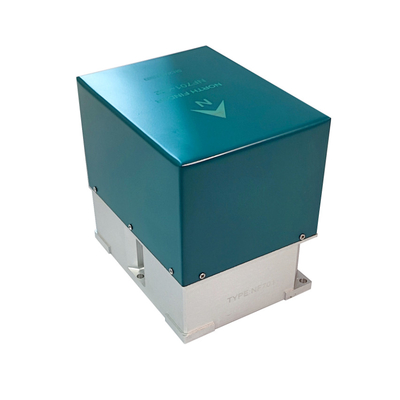

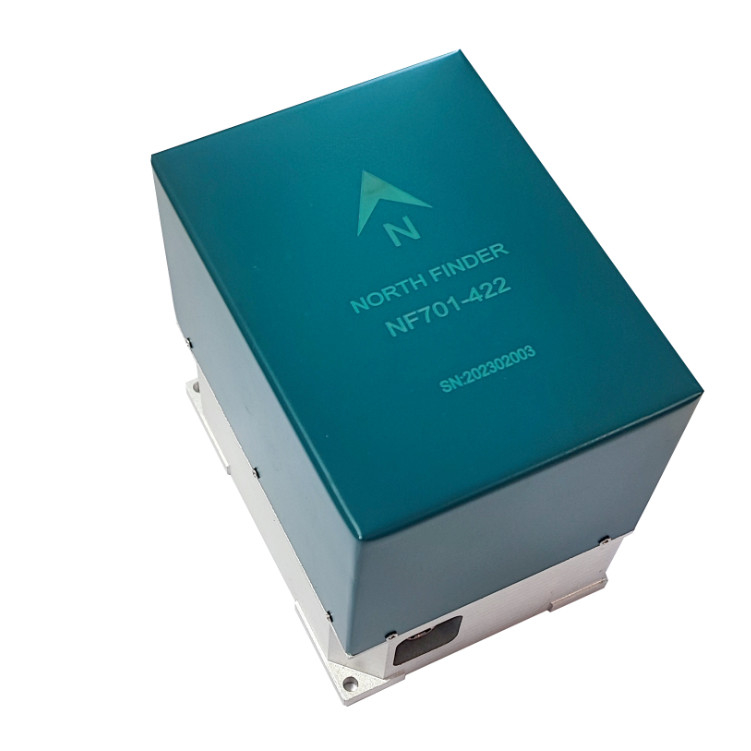

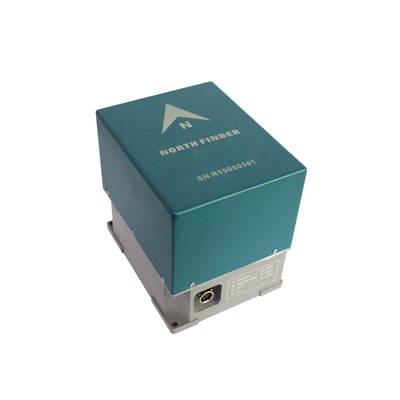

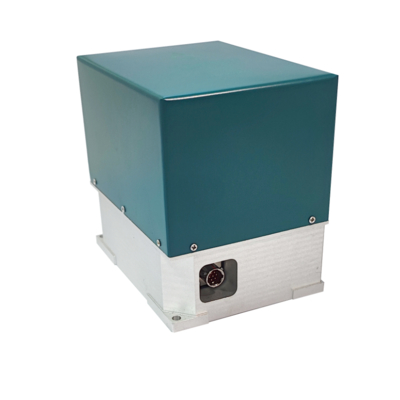

Giroscopio anti-magnetico in fibra ottica Nord Finder Nord Cercatore Giroscopio

Descrizione del prodotto

Il giroscopio a fibra ottica per la ricerca del nord è utilizzato principalmente per determinare in modo rapido e autonomo la vera direzione nord,ottenendo la velocità dell'angolo di rotazione della terra attraverso il monitoraggio del giroscopio in fibra ottica, risolvendo il segnale di velocità dell'angolo di rotazione della terra, calcolando l'angolo compreso tra l'asse principale del giroscopio e la direzione vera nord della terra,e fornire informazioni sull'azimut e sull'atteggiamento di un vettore.

Il giroscopio a fibra ottica north finder è un prodotto integrato elettromeccanico, composto da giroscopio a fibra ottica, accelerometro, dispositivo di controllo della rotazione meccanica e computer incorporato.

Parametri tecnici

A) Tempo di ricerca verso nord: ≤ 3 min;
B) Precisione di ricerca nord (1σ): ≤ 0,3 ° (NF701A); ≤ 0,5 ° (NF701B)
C) Precisione orizzontale: ≤ 0,05 ° (1σ);
D) Circonferenza: ≤ 0,5 ° (1σ)
E) Peso: ≤ 2 kg;
F) Fornitura di alimentazione: DC 12V ~ 24V;
G) Consumo di energia: 15 W (picco);
H) Interfaccia: RS422
I) Modalità di lavoro: avviare l'autocontrollo automatico dopo l'accensione, controllare la ricerca nord dal computer superiore e inviare i risultati della ricerca nord al computer superiore dopo il completamento della ricerca nord;

            1) Temperatura di lavoro: -40 oC ~ + 70 oCoC;
2) Temperatura di conservazione: -55 oC~ + 85 oC.
3) Ambiente umido e caldo: umidità relativa inferiore al 95%.
4) aspetto: il metallo- Sìfacciadeve essere privo di rust, e il rivestimento deve essere privo di vesciche, bucce, ecc.

Resistenza dell'isolamento:the insulation resistance between the independent circuits of the fiber optic  gyroscope north finder and between the circuit and the shell shall not be less than 10 MΩ under standard atmospheric conditions.

MTBF ≥ 1000 ore;
MTTR ≤ 30 min.

(5)Interfaccia esterna

1. Con funzione di uscita da porta seriale.
2. con ingresso di potenza DC12 V ~ 24 V.
3. Collegamento esterno:

Disegno di contorno
