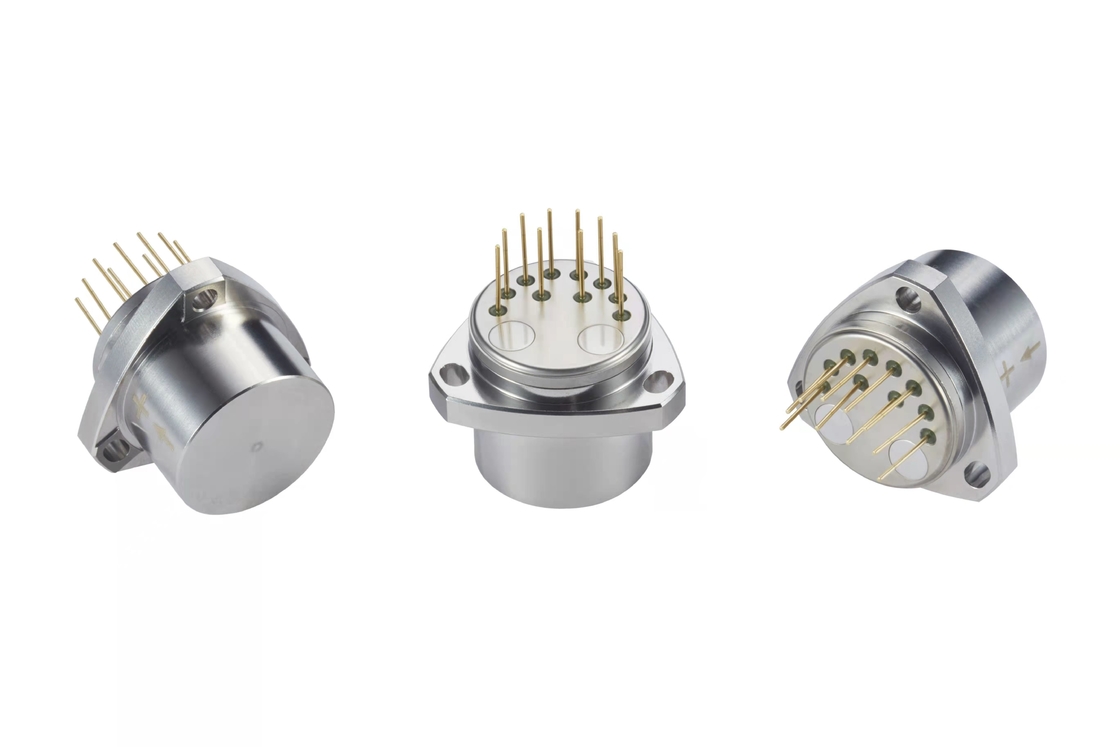

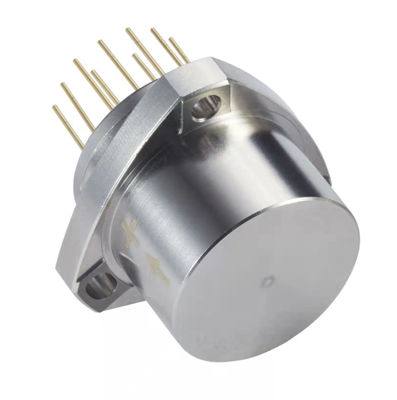

Navigazione aerospaziale Quartz Flexure Accelerometer Sensore di vibrazione per la navigazione inerziale

Marchio:	FIREPOWER
Numero di modello:	ACC1-01
MOQ:	1
prezzo:	1600$
Condizioni di pagamento:	L/C, T/T, Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Distanza di misura:

±50/60/70 g

Valore di soglia:

5 μg

K0/k1 diagonale:

≤±3mg

Fattore di scala k1:

10,0 - 1,30 mA/g

Coefficiente non lineare K2 di classe II:

≤±10μg /g2

Bias Ripetibilità completa σ:

μg ≤10

Ripetibilità completa per fattore di scala:

≤10ppm

Rumore (840 Ω resistenza di campionamento):

≤ 5mv

Larghezza di banda:

800~2500 hertz

Dimensione:

F25.4x30 mm

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

500/mese

Evidenziare:

Accelerometro di flessione di quarzo per la navigazione inerziale

Sensore di vibrazione Accelerometro di flessione al quarzo

Accelerometro di flessione al quarzo per la navigazione aerospaziale

Descrizione del prodotto

Descrizione del prodotto

Il sensore di accelerazione delle vibrazioni della serie ACC1 è un accelerometro di alta precisione che vanta una eccezionale stabilità a lungo termine, ripetibilità, prestazioni di avvio, adattabilità ambientale,e elevata affidabilitàÈ adatto sia a scenari di prova statici che dinamici, servendo sia come sensore di vibrazione standard che come sensore di inclinazione.

La corrente di uscita del prodotto presenta una relazione lineare con la forza applicata o l'accelerazione.scegliere una resistenza di campionamento appropriata per garantire un'uscita di alta precisioneInoltre, è disponibile un sensore di temperatura integrato per la compensazione di bias e fattore di scala, mitigando l'impatto della temperatura ambiente in base alle esigenze dell'utente.

Parametri tecnici

Numero di serie	Parametro	ACC1-01	ACC1-02	ACC1-03
1	Distanza	± 50 g,± 60 g,± 70 g	± 50 g,± 60 g,± 70 g	± 50 g,± 60 g,± 70 g
2	Limite	5 μg	5 μg	5 μg
3	Bias K0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
4	Fattore di scala K1	10,0 - 1,30 mA/g	10,0 - 1,30 mA/g	10,0 - 1,30 mA/g
5	Coefficiente non lineare K2 di classe II	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
6	0g Stabilità a breve termine di 4 ore	≤ 10 μg	≤ 10μg	≤10 μg
7	1g Stabilità a breve termine di 4 ore	≤ 10 ppm	≤ 10 ppm	≤10 ppm
8	Pregiudizi ripetibilità completa σK0 (1σ, 1 mese)	≤ 10 μg	≤15μg	≤25 μg
9	Fattore di scalaccomplessoRipetibilità σ K1/K1 (1σ, 1 mese)	≤ 10ppm	≤20 ppm	≤30 ppm
10	Coefficiente non linearecripetibilità completa K2/K1 (1σ, 1 mese)	≤ ± 10 μg/g2	≤ ±15 μg /g2	≤ ±20 μg/g2
11	Coefficiente di temperatura del bias (temperatura media totale)	≤ ± 10 μg /°C	≤ ±20 μg /°C	≤ ±30 μg /°C
12	Temperatura del fattore di scala Coefficiente (in media) Temperatura)	≤ ± 10 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
13	Rumore (840 Ω resistenza di campionamento)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
14	Frequenza naturale	400-800 Hz	400-800 Hz	400-800 Hz
15	Larghezza di banda	800-2500 Hz	800-2500 Hz	800-2500 Hz
16	Vibrazioni casuali	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
17	Impatto	100 g,8ms,1/2sin	100 g,8ms,1/2sin	100 g,8ms,1/2sin
18	Intervallo di temperatura di funzionamento	-55°C a +85°C	-55°C a +85°C	-55°C a +85°C
19	Intervallo di temperatura di stoccaggio	-60°C a + 120°C	-60°C a + 120°C	-60°C a + 120°C
20	Fornitore di alimentazione	± 12 ~ ± 15V	± 12 ~ ± 15V	± 12 ~ ± 15V
21	Consumo corrente	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
22	Sensore di temperatura	Opzione	Opzione	Opzione
23	Dimensione	F25.4x30 mm	F25.4x30 mm	F25.4x30 mm
24	Peso	≤ 80 g	≤ 80 g	≤ 80 g

Disegno di contorno
