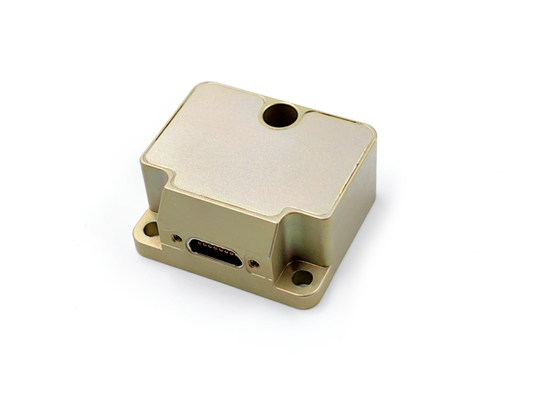

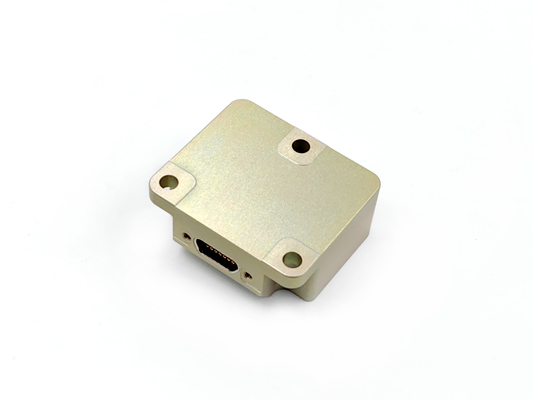

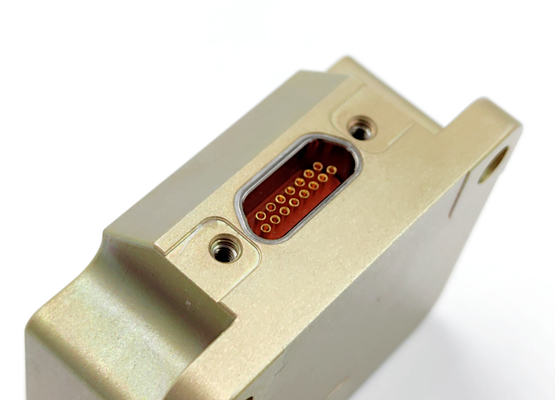

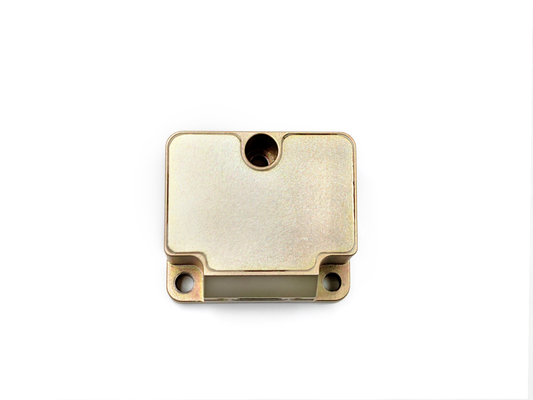

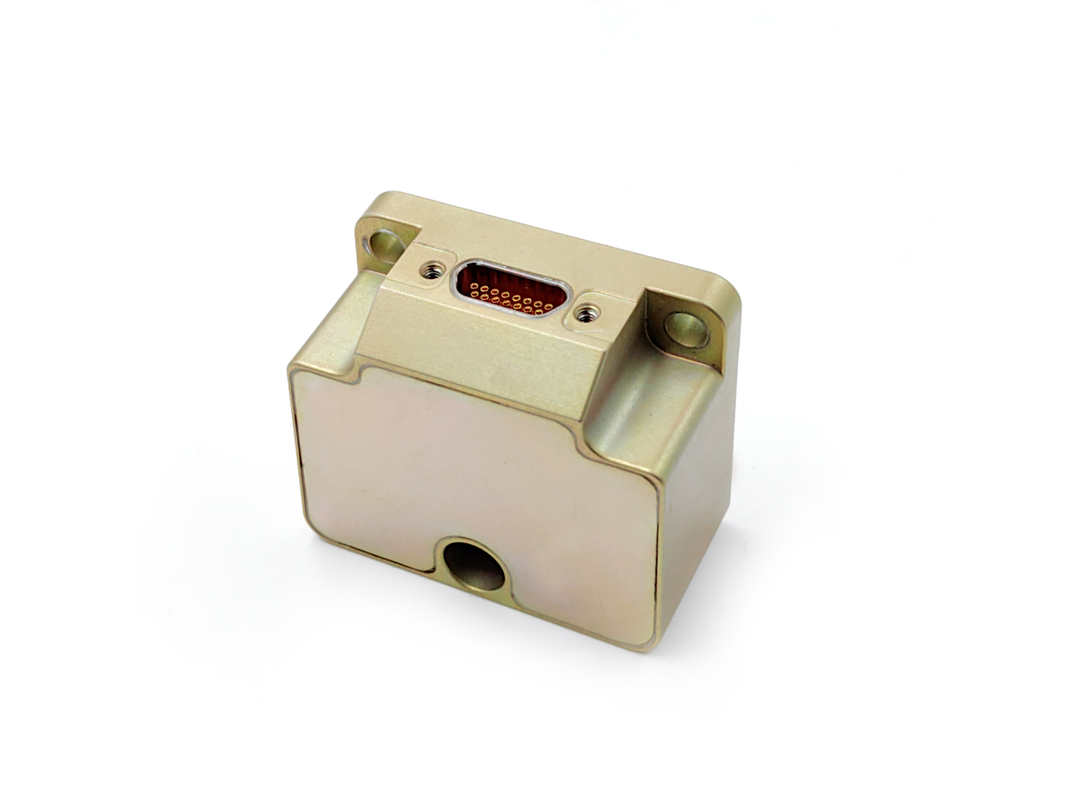

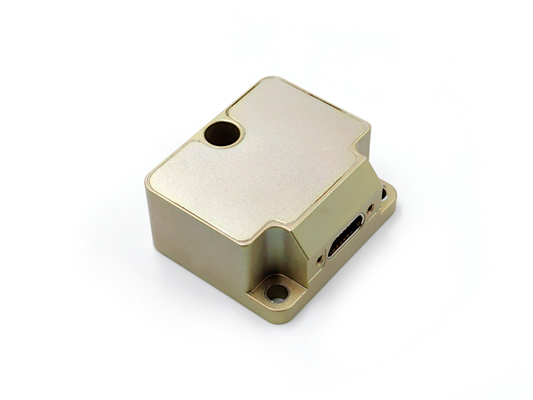

Unità di misurazione inerziale ad alte prestazioni MEMS con accelerometro e giroscopio a 3 assi integrati

Marchio:	FIREPOWER
Numero di modello:	IMU6
MOQ:	1
prezzo:	2500$
Condizioni di pagamento:	L/C,D/P,T/T,Western union
Capacità di approvvigionamento:	1 settimana per il campione

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Distanza di misura girodinamica:

±400°/sec

Stabilità a pregiudizio zero (@ Allan variance):

≤ 0,3 °/h

Stabilità di sbiadimento zero ((10s liscia):

≤ 3°/h

camminata casuale angolare:

≤ 0,15 °/h

Non linearità del fattore di scala:

150 ppm

Intervallo di acc:

±10 g

Stabilità a polarizzazione zero (Varianza di Allan @ 25 ℃):

00,02 mg

Stabilità di bias @10s:

00,05 mg

Interfaccia di comunicazione:

RS422

Voltaggio:

Imballaggi particolari:

Spugna + Cartone

Capacità di alimentazione:

1 settimana per il campione

Evidenziare:

Unita' di misurazione inerziale MEMS ad alte prestazioni

Giroscopio Mems Unità di misura inerziale

Unità di misura inerziale per 3 assi

Descrizione del prodotto

Unità di misurazione inerziale ad alte prestazioni MEMS con accelerometro e giroscopio a 3 assi integrati

Descrizione del prodotto

L'unità di misurazione inerziale MEMS è composta da giroscopio a tre assi, misuratore di accelerazione a tre assi, angolo di inclinazione a tre assi, sensore di temperatura, scheda di elaborazione del segnale,struttura e software necessari, e viene utilizzato per misurare la velocità angolare a tre assi, l'accelerazione a tre assi e l'angolo di inclinazione a tre assi di un vettore.egiroscopio,Accelerometroe i dati di inclinazione a poppaercompensazione degli errori (compresa la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione,compensazione non lineare e simili) attraverso una porta seriale RS-422 secondo un protocollo di comunicazione concordato.

Parametro del prodotto

Specifiche del giroscopio

Parametro	Unità	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Intervallo di misura (personalizzabile)	°/s	± 400	± 400	± 400	± 2000
Stabilità del bias durante l'esecuzione ((@ varianza di Allan)	°/h	0.3	0.1	0. 05	1
Stabilità di bias @10s (10s liscia, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Stabilità del bias a temperatura massima	°/h	10	3	2	18
Passeggiata angolare casuale	°/√h	0.15	0.1	0.02	0.3
Ripetibilità dei bias (1σ)	°/h	1	0.5	0.3	2
Sensibilità all'accelerazione del bias	°/h/g	1	1	1	2
Non linearità del fattore di scala ((1σ))	ppm	150	150	150	300
Ripetibilità del fattore di scala (1σ)	ppm	20	20	20	100
Disallineamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Larghezza di banda di 3 dB	Hz	250	200	150	250

AccelerometroIndicatori tecnici

Parametro	Unità	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
Intervallo di misura (personalizzabile)	g	± 10	± 30		± 50		± 80
Stabilità del bias in corso (varianza di Allan @ 25 °C)	mg	0.02	0.05		0.1		0.2
Stabilità di bias @10s	mg	0.05	0.2		0.5		1
Stabilità del bias a temperatura massima	mg	1	3		5		15
Passeggiata angolare casuale	m/s/√h	0.001	0.002		0.005		0.01
Bias ripetibilità ((1σ)	mg	0.1	0.5		1		2
Ripetibilità del fattore di scala (1σ)	ppm	200	200			200		200
Non linearità del fattore di scala ((1σ))	ppm	50		100		200		300
Disallineamento	°	± 0.05		± 0.05		± 0.05		± 0.05
Larghezza di banda di 3 dB	Hz	100		100		100		100

Caratteristiche elettriche

Parametro	Unità	IMU6-1y-x
Voltaggio	V.	5
Consumo di energia	W	2
Ripple	mV	100

Adattabilità all'ambiente

Parametro	Unità	IMU6-1y-x
Temperatura di funzionamento	°C	-45~85
Temperatura di conservazione	°C	-55~105
Vibrazione	- Non lo so.	10 ~ 2000 Hz,60,06 g
Impatto	- Non lo so.	1000 g,0.1ms

Disegno di contorno

Unità di misurazione inerziale ad alte prestazioni MEMS con accelerometro e giroscopio a 3 assi integrati 2
