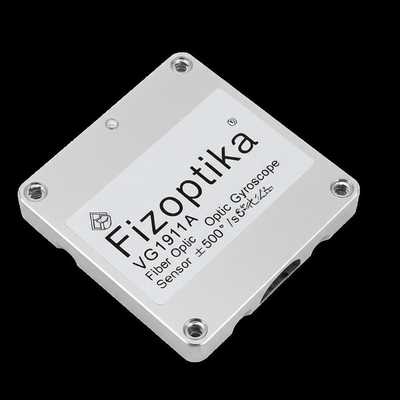

Giroscopio a fibra ottica per UAV Fizoptika VG191A ±500°/s, larghezza di banda 300Hz

Giroscopio a fibra ottica per UAV Fizoptika VG191A ±500°/s, larghezza di banda 300Hz

Marchio:	Firepower
Numero di modello:	MFOG-24
MOQ:	1
prezzo:	1350$
Condizioni di pagamento:	L/C, D/P, T/T, Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Intervallo di misurazione:

±500°/s

Stabilità a polarizzazione zero (10s, 1σ):

≤ 1,5°/h

camminata casuale angolare:

≤0,03°/h

Larghezza di banda:

≥ 300 Hz

Ripetibilità a bias zero ((1σ):

≤ 1,5°/h

Non linearità del fattore di scala:

≤ 300 ppm

Dimensione:

φ24X39 mm

Alimentazione elettrica:

Imballaggi particolari:

Spugna + Cartone

Capacità di alimentazione:

500/mese

Evidenziare:

Giroscopio per UAV Fizoptika VG191A

giroscopio a fibra ottica 500 dps

giroscopio per UAV

Descrizione del prodotto

Sensore giroscopico a fibra ottica miniaturizzato per UAV Fizoptika VG191A

Specifiche chiave

Attributo	Valore
Campo di misura	±500°/s
Stabilità di bias zero (10s, 1σ)	≤1.5°/h
Camminata angolare casuale	≤0.03°/h
Larghezza di banda	≥300Hz
Ripetibilità del bias zero (1σ)	≤1.5°/h
Non linearità del fattore di scala	≤300ppm
Dimensione	φ24×39mm
Alimentazione	5V

Panoramica del prodotto

Il Giroscopio a fibra ottica micro-nano MFOG-24 è un sensore di velocità angolare di alta precisione progettato come sostituto diretto del Fizoptika VG191A. Questo sensore avanzato integra tecnologie ottiche, meccaniche ed elettroniche per fornire misurazioni accurate e affidabili della velocità angolare.

Tecnologia

Basato sull' effetto Sagnac, il giroscopio rileva il movimento angolare misurando la differenza di fase tra due fasci di luce che viaggiano in direzioni opposte all'interno di un anello di fibra. Questa differenza di fase viene elaborata con precisione per ottenere una rilevazione della velocità angolare di alta precisione.

Caratteristiche di progettazione

Struttura compatta e leggera (φ24×39mm)
Componenti in fibra micro-nano avanzati per una maggiore sensibilità
Nessuna parte in movimento o soggetta a usura per una manutenzione minima
Avvio rapido e durata a lungo termine
Costruzione robusta per ambienti esigenti

Applicazioni

Ideale per applicazioni di controllo dell'assetto e rilevamento del movimento, tra cui:

Veicoli aerei senza equipaggio (UAV)
Sistemi di navigazione autonomi
Piattaforme robotiche
Sistemi aerospaziali

Specifiche tecniche

Parametro	MFOG-24	MFOG-24-AN
Campo (°/s)	±500	±300
Fattore di scala	3600(LSB/o/s)	7mv/o/s
Non linearità del fattore di scala (ppm)	300	≤1000
Stabilità di bias zero (10s, 1σ, °/h)	≤1.5	≤2
Camminata angolare casuale (°/h 1/2)	≤0.03	≤0.04
Larghezza di banda 3dB (Hz)	≥300	≥450
Alimentazione (V)	5±0.15	5±0.15

Componenti del prodotto

Gruppo percorso ottico
Scheda circuitale di rilevamento e controllo del segnale
Scheletro ad anello in fibra ottica
Guscio e componenti strutturali

Disegni tecnici

Disegno tecnico del giroscopio a fibra ottica MFOG-24

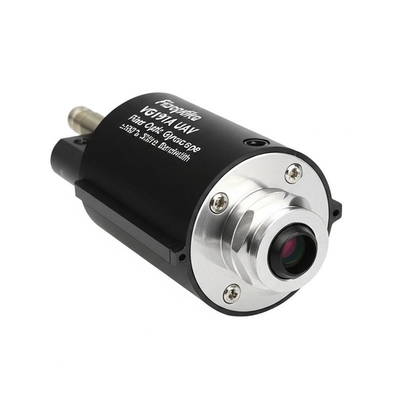

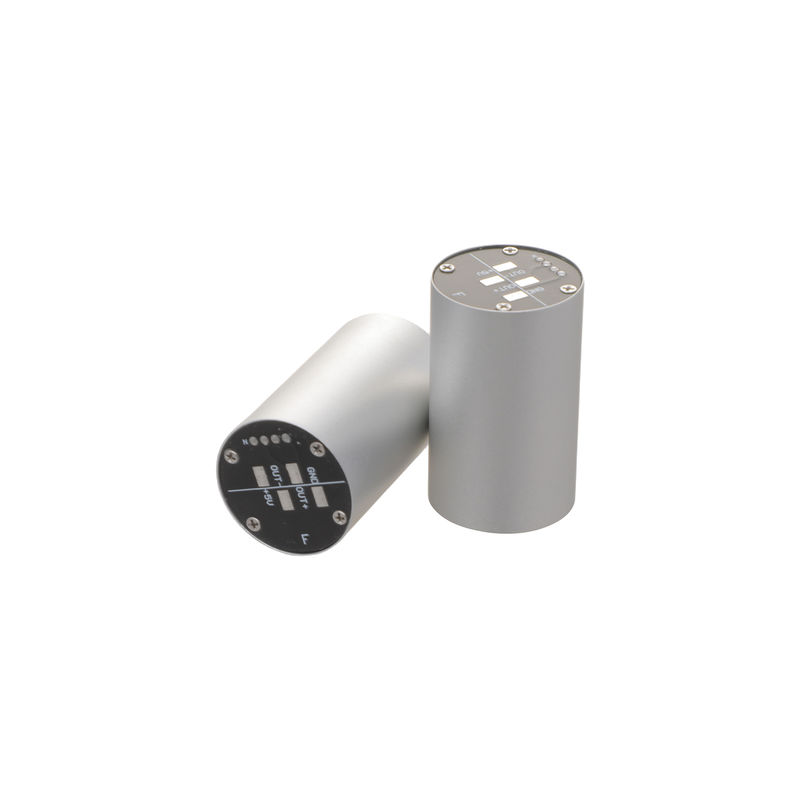

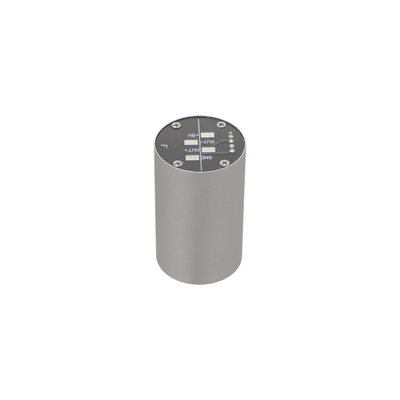

Foto del prodotto del giroscopio a fibra ottica MFOG-24
