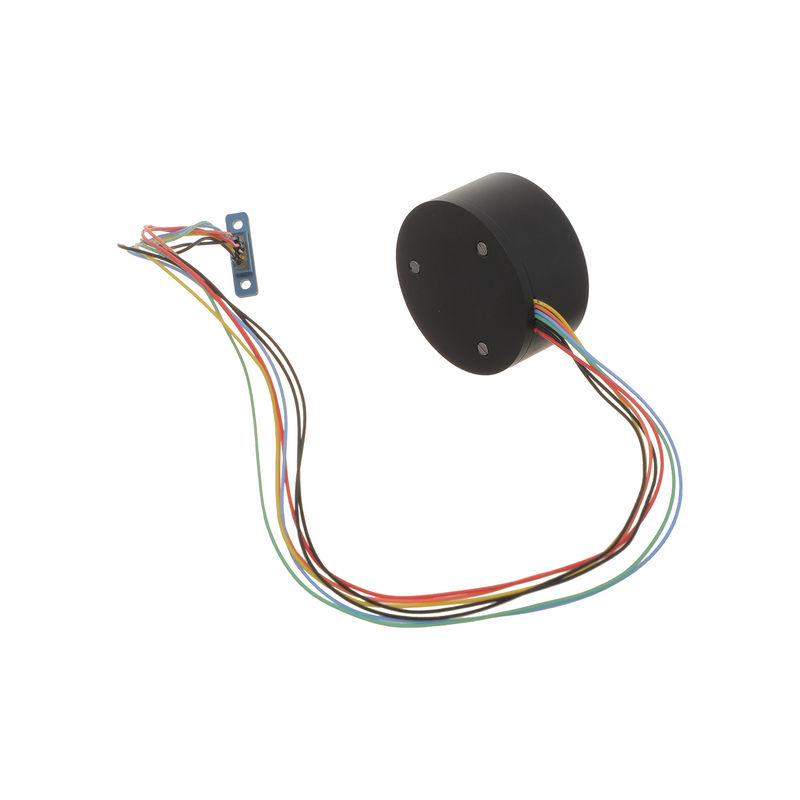

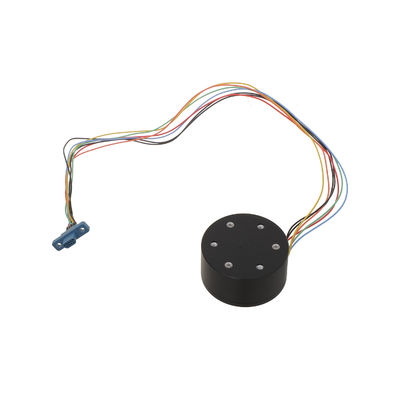

Fizoptika VG1703 Uscita analogica Giroscopio in fibra ottica ± 300°/s

Fizoptika VG1703 Uscita analogica Giroscopio in fibra ottica ± 300°/s

Marchio:	Firepower
Numero di modello:	MFOG-1703
MOQ:	1
prezzo:	1350$
Condizioni di pagamento:	L/C, D/P, T/T, Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Allineare:

±150°/S

Stabilità a bias zero ((10s, 1σ):

≤1 °/h

Camminata casuale angolare:

≤0,02 °/h

Larghezza di banda 3db:

≥300Hz

Ripetibilità zero-bias ((1σ):

≤1 °/h

Non linearità del fattore di scala:

≤500pm

Dimensione:

φ40x20mm

Consumo energetico:

≤1.5W

Imballaggi particolari:

Sponge + Carton

Capacità di alimentazione:

500/mese

Evidenziare:

Fibra ottica Giro uscita analogica

Distanza giroscopica in fibra ottica ± 300°/s

Stabilità giroscopico in fibra ottica 0

Descrizione del prodotto

Fizoptika VG1703 Uscita analogica Giroscopio in fibra ottica ± 300°/s

Attributi del prodotto

Attributo	Valore
Distanza	± 150°/s
Stabilità a bias zero (10s, 1σ)	≤ 1°/h
Passeggiata casuale angolare	≤ 0,02°/h
Larghezza di banda di 3 dB	≥ 300 Hz
Ripetibilità a bias zero (1σ)	≤ 1°/h
Nonlinearità del fattore di scala	≤ 500 ppm
Dimensione	φ40×20 mm
Consumo di energia	≤ 1,5 W

Visualizzazione del prodotto

L'MFOG-1703 Micro-Nano Fiber Optic Gyroscope è un sensore avanzato di velocità angolare che integra perfettamente tecnologie ottiche, meccaniche ed elettroniche.utilizza dispositivi micro-nano-fibra all'avanguardia per ottenere misurazioni di alta precisioneIl giroscopio rileva la velocità angolare monitorando la differenza di fase generata tra due fasci di luce che si propagano in direzioni opposte.elaborazione di queste informazioni attraverso sofisticata elettronica, e fornire un feedback preciso a fini di controllo o di misurazione.

Questo prodotto è stato progettato con la semplicità e l'affidabilità in mente, presenta una struttura compatta e leggera, senza parti mobili o componenti soggetti a usura,garantire stabilità e durata a lungo termineLa sua capacità di avvio rapido, combinata con le sue piccole dimensioni e il suo basso peso, lo rendono altamente adatto per applicazioni nel controllo dell'atteggiamento, nella navigazione e nella misurazione del movimento di vari vettori,compresi gli antenni aerei, piattaforme marittime e terrestri.

Caratteristiche chiave

Struttura semplice senza parti mobili o usurate
Avvio rapido e progettazione compatta (φ40×20 mm)
Costruzione leggera per applicazioni versatili
Ideale per i sistemi di controllo dell'atteggiamento e di misurazione del vettore

Componenti tecnici

Assemblaggio di percorsi ottici
Dischi di circuito per segnali di rilevamento e controllo
Scheletro di anello in fibra e alloggiamento strutturale

Parametri delle prestazioni

Parametro	Specificità
Distanza (°/s)	± 150
Fattore di scala (LSB/°/s)	3600
Nonlinearità del fattore di scala (ppm)	≤ 500
Stabilità a bias zero (10s, 1σ, °/H)	≤ 1
Ripetibilità a bias zero (1σ, °/H)	≤ 1
Cammino casuale angolare (°/H1/2)	≤ 0.02
Stabilità a zero bias a temperatura massima (°/H)	≤ 1.5
Larghezza di banda di 3 dB (Hz)	≥ 300
Fornitura di alimentazione (V)	5±0.15
Consumo di energia (W)	≤ 1.5

Diagrammi dei prodotti

Diagramma tecnico che mostra i componenti interni e la disposizione

Disegno dimensionale con misure
