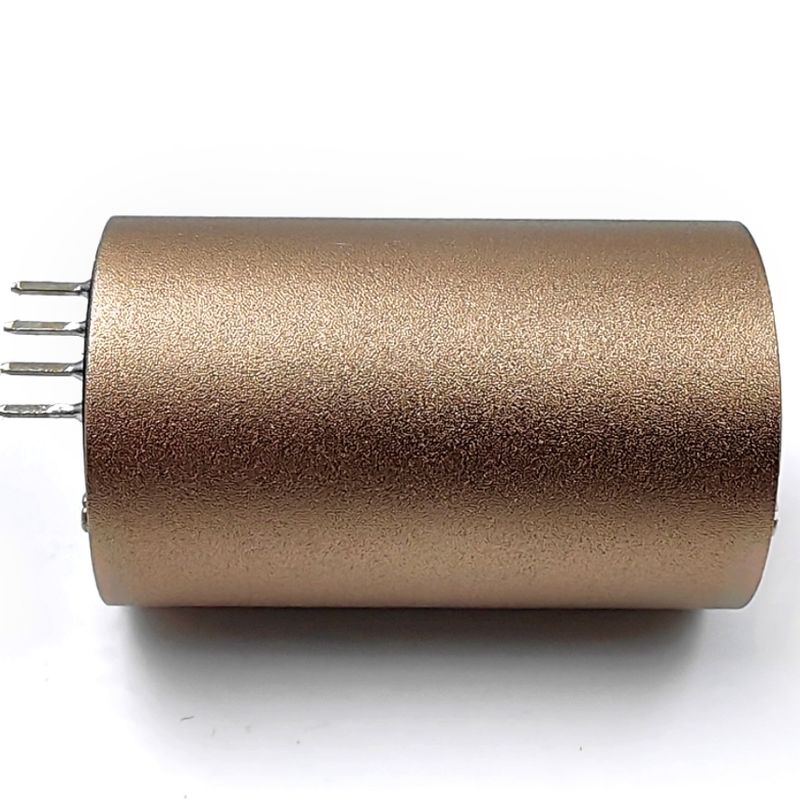

Giroscopio a fibra ottica a asse singolo ± 300°/s Intervallo 3°/h Stabilità

Giroscopio a fibra ottica a asse singolo ± 300°/s Intervallo 3°/h Stabilità

Marchio:	FIREPOWER
Numero di modello:	MFOG-091D
MOQ:	1
prezzo:	800$
Condizioni di pagamento:	L/C, T/T, Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Intervallo di misurazione:

±300°/s

Stabilità a bias zero (10s, 1σ, °/h):

Cammino casuale angolare (°/H1/2):

≤0,02 °/h

Ripetibilità zero-bias:

≤ 2°/h

Stabilità del fattore di scala (RMS,%):

≤0,1%

Alimentazione elettrica (v):

5+0,15V

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

500/mese

Evidenziare:

Girobussola a fibra ottica di singolo asse

giroscopio in fibra ottica a 300°/s

stabilità giroscopico in fibra ottica di 3°/h

Descrizione del prodotto

Giroscopio a fibra ottica a asse singolo ± 300°/s Intervallo 3°/h Stabilità

Descrizione del prodotto

IlMFOG-091DIl giroscopio in fibra ottica micro-nano è un sensore avanzato di velocità angolare che integra ottica, meccanica ed elettronica.processo, e di feedback la differenza di fase generata da contropropagando fasci di luce.

Caratteristiche chiave

Struttura semplice senza parti mobili o usurate
Tempo di avvio rapido e design compatto
Costruzione leggera per applicazioni versatili
Ideale per i sistemi di controllo dell'atteggiamento e di misurazione del vettore

Composizione del prodotto

Assemblaggio di percorsi ottici
Dischi di circuito per segnali di rilevamento e controllo
Scalatura e componenti strutturali delle bobine in fibra

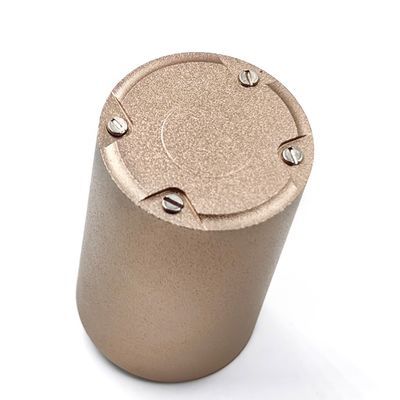

Specificità fisiche

Dimensioni:φ24 mm × 51,6 mm

Peso:≤ 30 g

Parametri tecnici

Numero di serie	Progetto	Indicatori di prestazione
1	Distanza (°/s)	± 300
2	Fattore di scala (LSB/o/s)	3600
3	Stabilità del fattore di scala (RMS,%)	≤ 0.1
4	Stabilità a bias zero (10s, 1σ, °/H)	≤ 3
5	Ripetibilità senza pregiudizio (1)σ, °/H)	≤ 2
6	Cammino casuale angolare (°/H1/2)	≤ 0.02
7	Tempo di avvio (s)	≤ 2
8	Fornitura di alimentazione (V)	5 + 0.15
9	Consumo di energia (W)	≤ 1.5
10	MTBF (valutazione calcolata)	50000h @ 20°C

Requisiti di energia

L'alimentazione esterna del prodotto è costituita da due circuiti e i requisiti sono indicati nella tabella 2:

Tabella 2 Requisiti di alimentazione esterna

	+5V
Voltaggio.	4.85V~5.15V
Ripple	20 mV
Corrente elettrica	0.2A

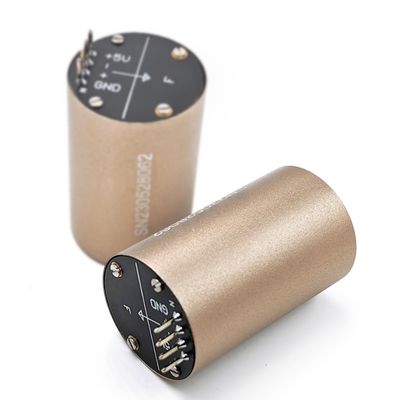

Interfaccia elettrica

Il giroscopio in fibra ottica micro-nano MFOG-091D è collegato elettricamente all'esterno da un pad di legame.

È definito come segue:

Numero di nodi	Colore	Definizione
1	GND	Terreno
2	+5V	Fornitore di alimentazione
3	Sì.	RS422 T+
4	YB	RS422 T
5	B	RS422 R-
6	A	RS422 R+

Disegno di contorno
