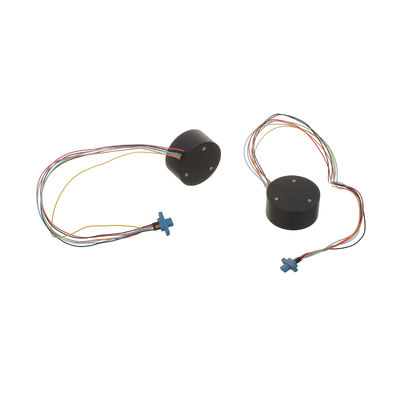

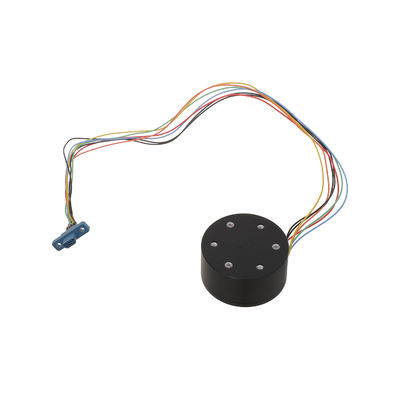

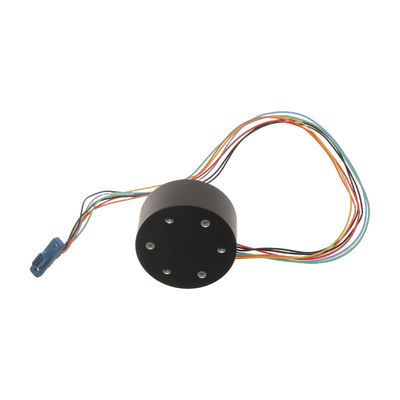

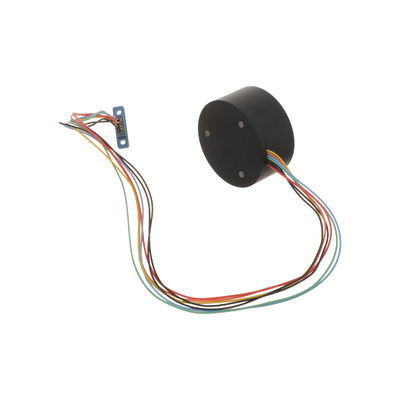

Copia pin-to-pin del giroscopio a fibra ottica Fizoptika VG1703 ±300°/s Stabilità 0.5°/h

Copia pin-to-pin del giroscopio a fibra ottica Fizoptika VG1703 ±300°/s Stabilità 0.5°/h

Marchio:	Firepower
Numero di modello:	MFOG-40
MOQ:	1
prezzo:	1350$
Condizioni di pagamento:	L/C, D/P, T/T, Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Allineare:

± 300 (°/s

Stabilità a bias zero ((10s, 1σ):

≤0,5 °/h

Camminata casuale angolare:

≤0,02 °/h

Larghezza di banda 3db:

≥300Hz

Ripetibilità zero-bias ((1σ):

≤0,5 °/h

Non linearità del fattore di scala:

≤500pm

Dimensione:

φ40x20mm

Consumo energetico:

≤1.5W

Imballaggi particolari:

Sponge + Carton

Capacità di alimentazione:

500/mese

Evidenziare:

Giroscopio a fibra ottica Fizoptika Vg1703

Giroscopio a fibra ottica ±300°/s

Giroscopio a fibra ottica stabilità 0.5°/h

Descrizione del prodotto

Copia pin-to-pin di Fizoptika VG1703 Giroscopio in fibra ottica ± 300°/s 0,5°/h Stabilità

IlMFOG-40 Giroscopio a fibra ottica micro-nanoè un sensore avanzato di velocità angolare che integra perfettamente tecnologie ottiche, meccaniche ed elettroniche.Effetto Sagnac, utilizza dispositivi micro-nano-fibra all'avanguardia per ottenere misurazioni ad alta precisione.Il giroscopio rileva la velocità angolare monitorando la differenza di fase generata tra due fasci di luce che si propagano in direzioni opposte, elabora queste informazioni attraverso sofisticate apparecchiature elettroniche e fornisce un feedback preciso a fini di controllo o di misurazione.

Progettato per la semplicità e l'affidabilità, questo giroscopio presenta una struttura compatta e leggera consenza parti mobiliLa sua capacità di avvio rapido, combinata con le sue piccole dimensioni e il suo basso peso, la rendono altamente adatta per applicazioni incontrollo dell'atteggiamento, navigazione e misurazione del movimentodi vari vettori, comprese le piattaforme aeree, navali e terrestri.

Caratteristiche chiave

Struttura semplice senza parti mobili o usurate
Avvio rapido e progettazione compatta (φ40*20 mm)
Costruzione leggera per applicazioni versatili
Ideale per i sistemi di controllo dell'atteggiamento e di misurazione del vettore

Componenti tecnici

Assemblaggio di percorsi ottici
Dischi di circuito per segnali di rilevamento e controllo
Scheletro di anello in fibra e alloggiamento strutturale

Parametri delle prestazioni

Parametro	Specificità
Distanza (°/s)	± 300
Fattore di scala (LSB/°/s)	3600
Nonlinearità del fattore di scala (ppm)	≤ 500
Stabilità a bias zero (10s, 1σ, °/H)	≤ 0.5
Ripetibilità a bias zero (1σ, °/H)	≤ 0.5
Cammino casuale angolare (°/H1/2)	≤ 0.02
Stabilità a zero bias a temperatura massima (°/H)	≤ 1.5
Larghezza di banda di 3 dB (Hz)	≥ 300
Fornitura di alimentazione (V)	5±0.15
Consumo di energia (W)	≤ 1.5

Requisiti di energia

L'alimentazione esterna del prodotto è costituita da due circuiti e i requisiti sono indicati nella tabella 2:

	+5V
Voltaggio.	4.85V~5.15V
Ripple	20 mV
Corrente elettrica	0.2A

Interfaccia elettrica

Il giroscopio in fibra ottica micro-nano MFOG-40 è collegato elettricamente all'esterno da cavi.

Numero di nodi	Colore	Definizione
1	Alcol	RS422 R-
2	Blu	RS422 R+
3	Verde	RS422 T+
4	Giallo	RS422 T
5	Nero	GND
6	Nero	GND
7	Rosso	5V

Diagrammi dei prodotti

Fizoptika VG1703 Fibra ottica giroscopio diagramma tecnico

Fizoptika VG1703 Disegno dimensionale giroscopo in fibra ottica
