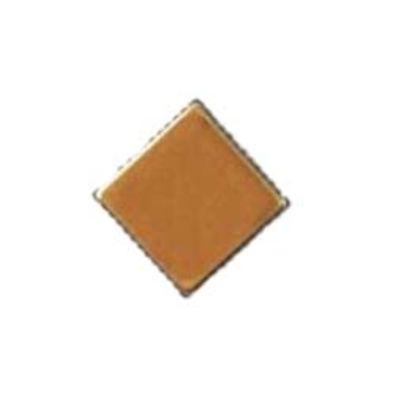

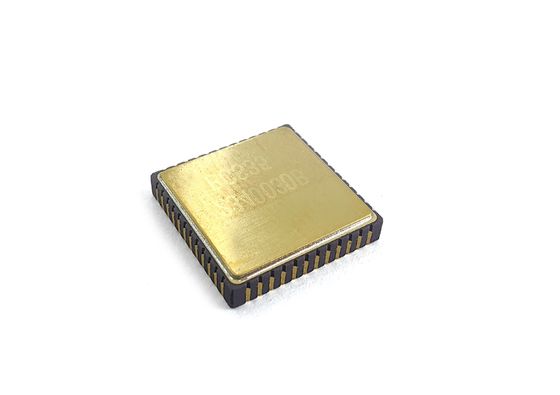

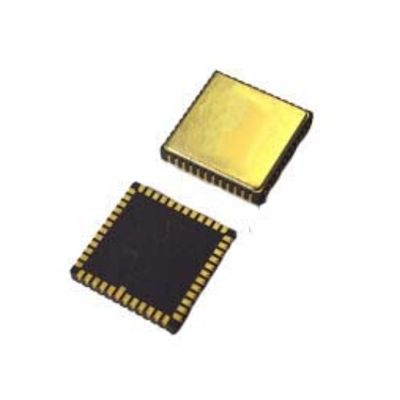

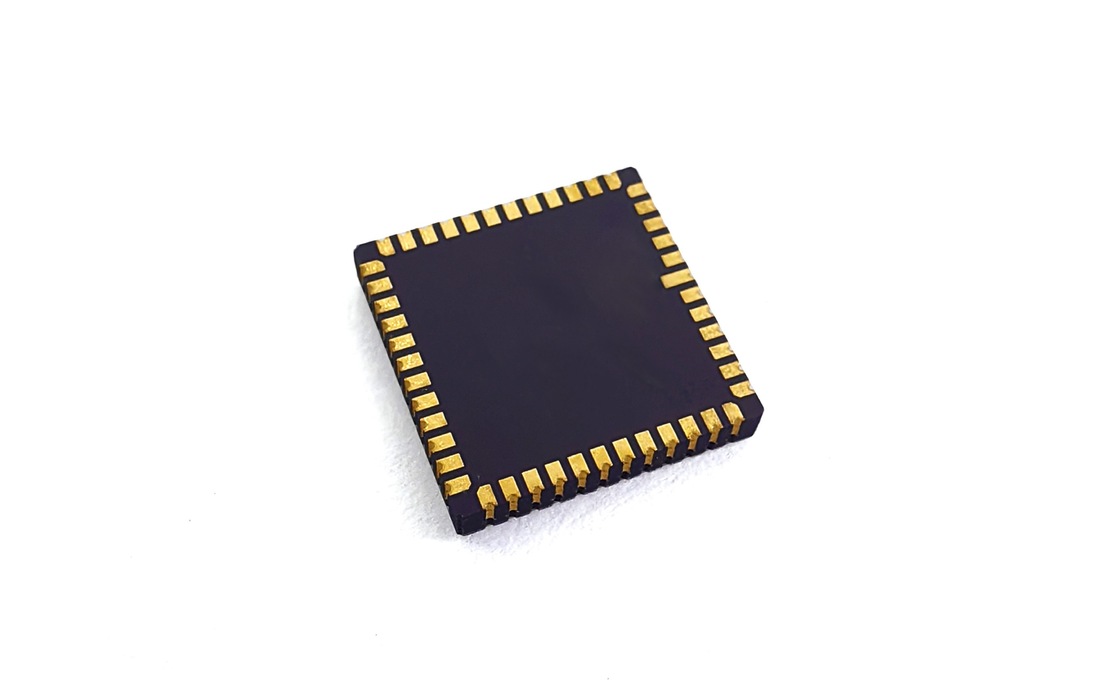

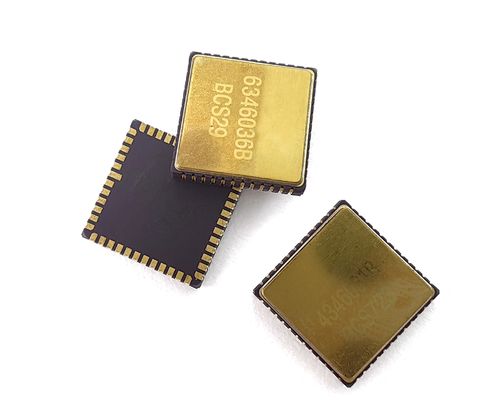

Chip giroscopico MEMS ad alta stabilità per sistemi di navigazione inerziale e IMU MEMS

Marchio:	Firepower
Numero di modello:	MGZ221HC-A4
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T,L/C,Western Union
Capacità di approvvigionamento:	100 pezzi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

PCB GYRO

Allineare:

400°/s

Larghezza di banda:

200Hz, @3dB (personalizzabile)

Risoluzione:

24 bit

Fattore di scala:

16000 lsb/gradi/s @25℃

Ritardo (personalizzato):

< 1,5 ms

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

100 pezzi/mese

Evidenziare:

Chip giroscopico MEMS per IMU

giroscopio ad alta stabilità per la navigazione

Chip di sistema di navigazione inerziale MEMS

Descrizione del prodotto

Chip giroscopico MEMS ad alta stabilità per MEMS IMU e sistemi di navigazione inerziale

PCB giroscopio a fibra ottica con chip MEMS per la navigazione di alta precisione

I condensatori di disaccoppiamento per i pin VCP, VREF, VBUF e VREG devono essere posizionati il più vicino possibile ai pin e la resistenza equivalente delle tracce deve essere minimizzata.

Le altre estremità dei condensatori di disaccoppiamento per VREF, VBUF e VREG sono collegate all'AVSS_LN più vicino e quindi alla massa del segnale tramite una perla magnetica.
Anche i condensatori di disaccoppiamento per VCC e VIO sono posizionati vicino ai pin corrispondenti. Quando VCC è in funzione normale, la corrente complessiva sarà di circa 35 mA, il che richiede una traccia PCB ampia per garantire la stabilità della tensione.
Per un assemblaggio agevole del dispositivo, cercare di evitare il routing sotto il package.
Individuare i componenti per evitare aree di concentrazione delle sollecitazioni. È necessario evitare elementi di grande dissipazione del calore e aree con contatto meccanico esterno, estrusione e trazione, nonché aree in cui le viti di posizionamento sono soggette a deformazioni durante l'installazione complessiva.

Parametri del prodotto

Prestazioni		MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Gamma	°/s	400	400	400
Larghezza di banda @3DB personalizzata	Hz	200	200	300
Precisione di uscita (SPI digitale)	bit	24	24	24
Frequenza di uscita (ODR) (personalizzata)	Hz	12K	12K	12K
Ritardo (personalizzato)	ms	<1.5	<1.5	<1
Stabilità di polarizzazione	°/ora (1σ)	<0.1	<0.5	<0.1
Stabilità di polarizzazione (1σ 10s)	°/ora (1σ)	<1	<5	<1
Stabilità di polarizzazione (1σ 1s)	°/ora (1σ)	<3	<15	<3
Errore di polarizzazione sulla temperatura (1σ)	°/ora (1σ)	<10	<30	10
Variazioni di temperatura di polarizzazione, calibrate (1σ)	°/ora (1σ)	<1	<10	<1
Ripetibilità di polarizzazione	°/ora (1σ)	<0.5	<3	<0.3
Fattore di scala a 25°C	lsb/°/s	16000	16000	20000
Ripetibilità del fattore di scala (1σ)	ppm (1σ)	<20ppm	<20ppm	<100ppm
Fattore di scala vs temperatura (1σ)	ppm (1σ)	<100ppm	<100ppm	<300ppm
Non linearità del fattore di scala (1σ)	ppm	<150ppm	<150ppm	<300ppm
Camminata angolare casuale (ARW)	°/√h	<0.05	<0.25	<0.05
Rumore (picco-picco)	°/s	<0.35	<0.4	<0.25
Sensibilità al valore G	°/ora/g	<1	<3	<1
Errore di rettifica delle vibrazioni (12gRMS, 20-2000)	°/ora/g (rms)	<1	<3	<1
Tempo di accensione (dati validi)	s	750m
Frequenza di risonanza del sensore	hz	10.5k-13.5K

Idoneità ambientale

Impatto (accensione): 500g, 1ms
Resistenza agli urti (spegnimento): 10000g, 10ms
Vibrazioni (accensione): 18g rms (da 20Hz a 2kHz)
Temperatura di esercizio: da -40℃ a +85℃
Temperatura di stoccaggio: da -55℃ a +125℃
Tensione di alimentazione: 5±0.25V
Consumo di corrente: 45mAA

Installazione

Il giroscopio MEMS ad alte prestazioni è un'apparecchiatura di test di alta precisione. Per ottenere il miglior effetto di progettazione, si consiglia di considerare i seguenti aspetti durante l'installazione del dispositivo sulla scheda PCB:

Per valutare e ottimizzare il posizionamento del sensore sulla PCB, si consiglia di considerare i seguenti aspetti e utilizzare strumenti aggiuntivi durante la fase di progettazione:
- Sul lato termico
- Per sollecitazioni meccaniche: misurazione della flessione e/o simulazione agli elementi finiti
- Robustezza agli urti: dopo che la PCB dell'applicazione di destinazione è stata saldata nel modo consigliato, viene eseguito un test di caduta
Si consiglia di mantenere una distanza ragionevole tra la posizione di montaggio del sensore sulla PCB e i punti chiave descritti di seguito (il valore esatto di "distanza ragionevole" dipende da molte variabili specifiche del cliente e deve quindi essere determinato caso per caso):
- Generalmente si consiglia di mantenere lo spessore della PCB al minimo (consigliato: 1,6 ~ 2,0 mm), perché la sollecitazione intrinseca di una scheda PCB sottile è piccola
- Si sconsiglia di posizionare il sensore direttamente sotto il pulsante o vicino al pulsante a causa dello stress meccanico
- Si sconsiglia di posizionare il sensore vicino a un punto molto caldo, come un controller o un chip grafico, poiché ciò può riscaldare la scheda PCB e causare l'aumento della temperatura del sensore
