Mirino di Azimut a Fibra Ottica per il Vero Nord per Rilievi Geotecnici

Marchio:	FIREPOWER
Numero di modello:	NF102
MOQ:	1
prezzo:	2000$
Condizioni di pagamento:	L/C,T/T,Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Precisione di ricerca del nord (1σ):

0,7 °

Dimensioni del prodotto:

60x60x60mm

Consumo energetico:

≤1W

Gamma di angoli di inclinazione:

± 15

Imballaggi particolari:

Sponge + Carton

Capacità di alimentazione:

500/mese

Evidenziare:

mirino del vero nord a fibra ottica

sensore di azimut per rilievi geotecnici

sensore giroscopico con rilevamento del vero nord

Descrizione del prodotto

Cercatore del vero nord azimutale in fibra ottica per indagini geotecniche

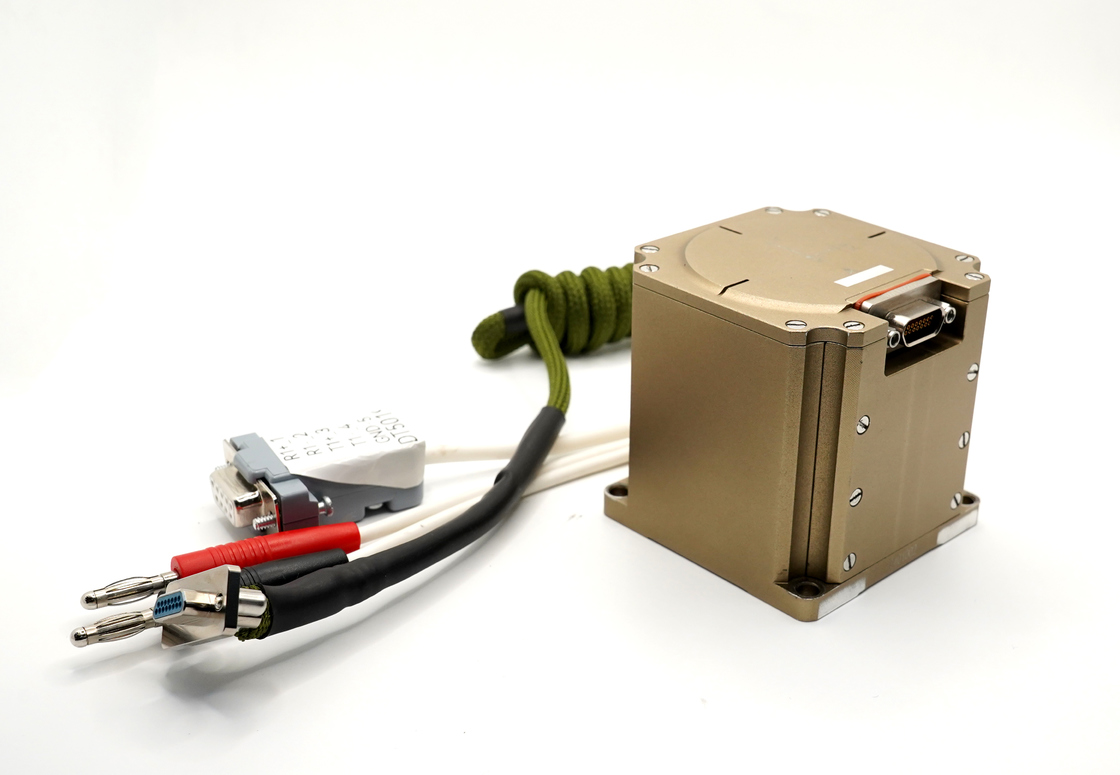

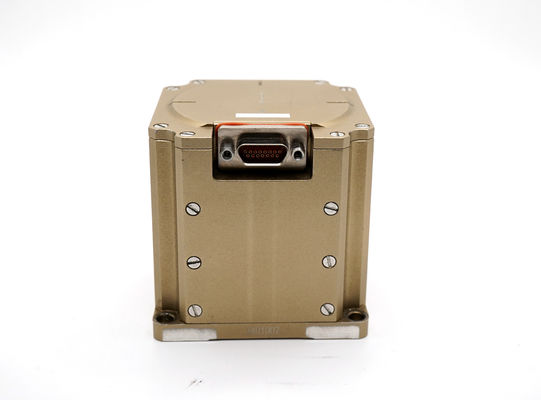

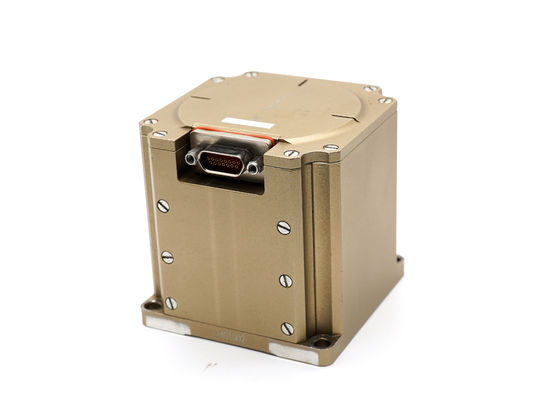

Il giroscopio a fibra ottica (FOG) North Finder è uno strumento di precisione utilizzato per determinare il nord geografico in modo rapido e accurato senza fare affidamento sul GPS o sui campi magnetici. Misura la velocità angolare di rotazione della Terra attraverso giroscopi a fibra ottica ad alta precisione e calcola le informazioni sull'azimut per applicazioni di navigazione e orientamento. Adatto per veicoli terrestri, navi e sistemi di difesa che richiedono prestazioni affidabili nella ricerca del nord.

Specifiche tecniche

Tensione di alimentazione:9 ~ 12 V

Dimensioni del prodotto:60X60X60/46X53(4XM4)

Peso del prodotto:≤ 400 g

Temperatura operativa:-30℃~+65℃

Temperatura di conservazione:-55℃~+85℃

Indici dei parametri principali

Tabella 1: Indice dei parametri
Progetto	Unità	Grado industriale NF-102
Modalità di uscita		RS422/RS232
Connettore		J30JM-15ZKP
Consumo energetico	W	≤1
Errore di azimut	°	±0,7
Errore di tracciamento della navigazione	°	±0,7 (≤5min, velocità di rotazione ≤10°/s)
Adattabilità all'inclinazione	°	±15

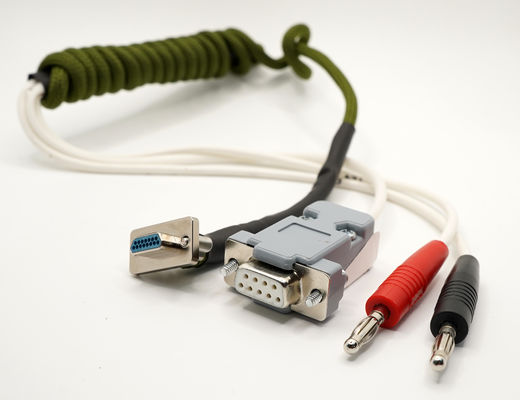

Definizione del cablaggio J30JM-15ZKSP

Tabella 2: definizione di cablaggio
Numero di serie	Definizione	Tipo	Interfaccia
1	R-	Ingresso	Interfaccia utente RS422
2	R+	Ingresso
3	T+	Produzione
4	T-	Produzione
5	IO+	Ingresso	Interruttore esterno per la ricerca del nord
6	IO-	Produzione
7	+12VGND	Ingresso	Terra di potenza
8	+12VGND	Ingresso
9	RS232_GND	GND	Interfaccia utente RS232
10	RS232_TX	Produzione
11	RS232_RX	Ingresso
12	NC	Prenotato
13	NC	Prenotato
14	+12V	Ingresso	12 Ingresso alimentazione
15	+12V	Ingresso
