Chip giroscopico MEMS di grado di navigazione per UAV e navigazione

Marchio:	Firepower
Numero di modello:	MGZ221HC
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T,L/C,Western Union
Capacità di approvvigionamento:	100 pezzi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Nome del prodotto:

PCB GYRO

Allineare:

400°/s

larghezza della banda:

>200Hz, @3dB

Risoluzione:

24 bit

Fattore di scala:

16000 lsb/gradi/s, @25℃

Ritardo (personalizzato):

< 1,5 ms

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

100 pezzi/mese

Evidenziare:

chip giroscopico MEMS di grado di navigazione

Giroscopio MEMS per la navigazione UAV

giroscopio a fibra ottica con garanzia

Descrizione del prodotto

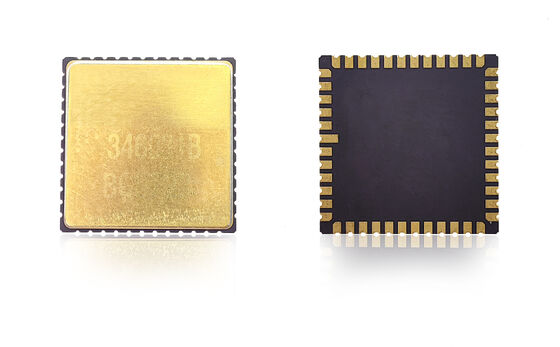

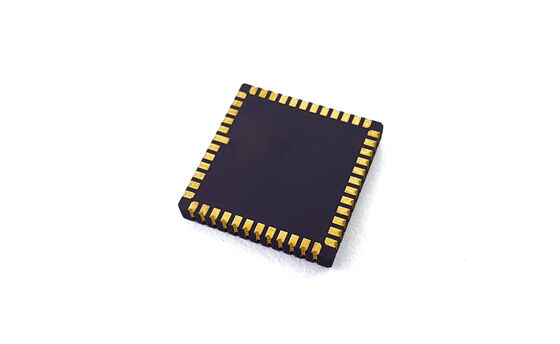

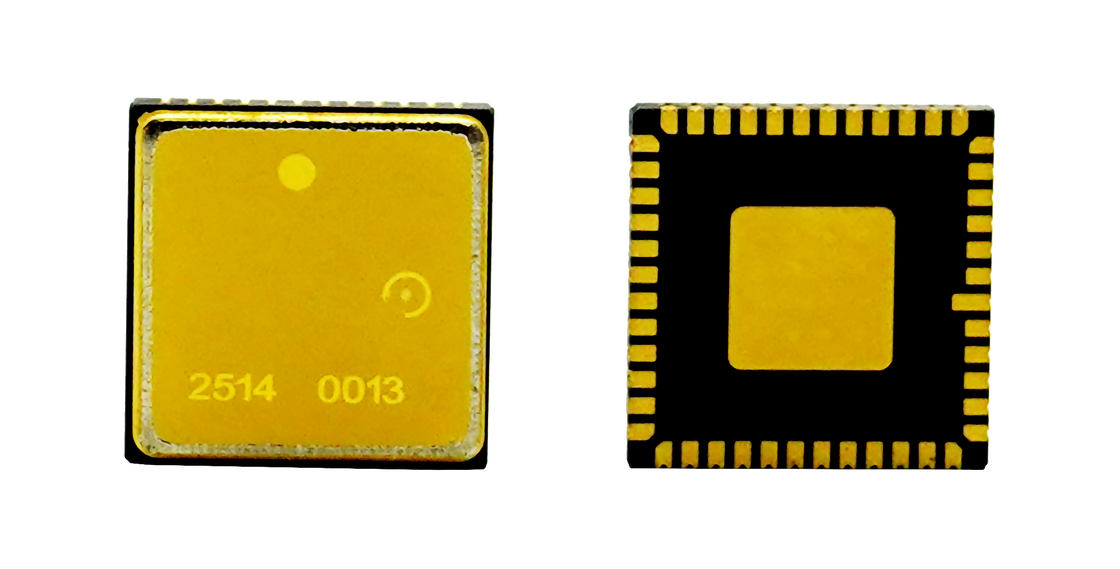

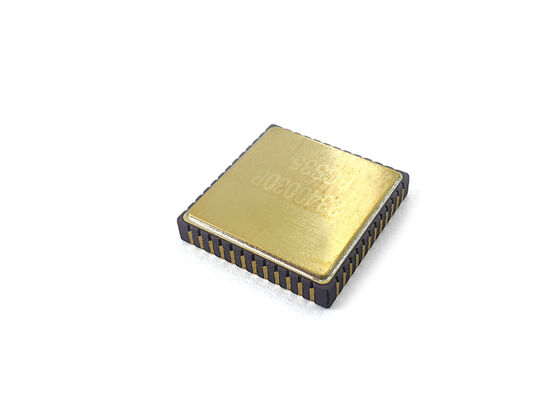

Chip giroscopico MEMS di grado di navigazione per UAV e navigazione

Giroscopio MEMS ad alta precisione per la misurazione inerziale

Il nostro chip giroscopico MEMS fornisce un sensore angolare ad alta precisione per avanzate applicazioni di navigazione inerziale e controllo del movimento.Progettato con affidabilità a livello aerospaziale e durata industriale, fornisce un rumore ultra basso, una bassa instabilità dei bias e un'eccellente stabilità della temperatura per le piattaforme che richiedono precisione a lungo termine e prestazioni robuste.

Progettato per UAV, robot autonomi e attrezzature industriali, questo chip giroscopico MEMS offre una risposta dinamica veloce, un fattore di forma compatto,e basso consumo energetico, che lo rende ideale per sistemi di navigazione incorporati e piattaforme di movimento di precisione.

Linee guida per la progettazione dei PCB

I condensatori di decoppiamento per i perni VCP, VREF, VBUF e VREG devono essere posizionati il più vicino possibile ai perni con minimizzazione della resistenza traccia
Altre estremità dei condensatori di disaccoppiamento per VREF, VBUF e VREG devono essere collegate alla più vicina AVSS_LN e quindi alla terra di segnale tramite una perla magnetica
I condensatori di decoppiamento per VCC e VIO devono essere posizionati vicino ai pin corrispondenti
L'operazione VCC richiede circa 35mA di corrente - utilizza tracce di PCB larghe per la stabilità della tensione
Evitare il routing sotto il pacchetto per un'assemblaggio regolare
Posizionare i componenti lontano dalle aree di concentrazione delle sollecitazioni, dalle fonti di calore e dai punti di contatto meccanici

Specifiche tecniche

Prestazioni	Unità	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Distanza	deg/s	400	400	400
Larghezza di banda @ 3DB personalizzata	Hz	200	200	300
Precisione di uscita (SPI digitale)	bit	24	24	24
Tasso di uscita (ODR) (personalizzato)	Hz	12K	12K	12K
Ritardo (personalizzato)	ms	< 1.5	< 1.5	< 1
Stabilità del bias	Deg/hr ((1o)	< 0.1	< 0.5	< 0.1
Stabilità del bias (1σ 10s)	Deg/hr ((1o)	< 1	< 5	< 1
Stabilità del bias (1σ 1s)	Deg/hr ((1o)	(3)	< 15	(3)
Errore di bias rispetto alla temperatura (1σ)	Deg/hr ((1o)	< 10	< 30	10
Variazioni di temperatura del bias, calibrate ((1σ)	Deg/hr ((1o)	< 1	< 10	< 1
Ripetibilità dei bias	Deg/hr ((1o)	< 0.5	(3)	< 0.3
Fattore di scala a 25°C	Lsb/deg/s	16000	16000	20000
Ripetibilità del fattore di scala (1σ)	ppm (((1o)	< 20 ppm	< 20 ppm	< 100 ppm
Fattore di scala contro temperatura (1σ)	ppm (((1o)	< 100 ppm	< 100 ppm	< 300 ppm
Non linearità del fattore di scala (1σ)	ppm	< 150 ppm	< 150 ppm	< 300 ppm
Passeggiata casuale angolare (ARW)	°/√h	< 0.05	< 0.25	< 0.05
Rumore (da picco a picco)	deg/s	< 0.35	< 0.4	< 0.25
GValue sensibilità	°/ora/g	< 1	(3)	< 1
Errore di rettifica delle vibrazioni ((12gRMS,20-2000)	°/h/g ((rms)	< 1	(3)	< 1
Tempo di accensione (dati validi)	s	750 metri
Frequenza di risonanza del sensore	hz	10.5k-13.5k

Specifiche ambientali

Impatto (alimentazione accesa): 500 g, 1 ms
Resistenza all'impatto (disattivazione): 10000 g, 10 ms
Vibrazione ((potenza accesa): 18g rms (20Hz a 2kHz)
Temperatura di lavoro: -40°C a +85°C
Temperatura di conservazione: da -55°C a +125°C
tensione di alimentazione: 5±0,25V
Consumo di corrente: 45 ma

Linee guida per l'installazione

Il giroscopio MEMS ad alte prestazioni è un'attrezzatura di prova di alta precisione.

Valutare il posizionamento dei sensori utilizzando analisi termiche, simulazione di sollecitazioni meccaniche (misurazione della curvatura/FEA) e prove di robustezza all'impatto
Mantenere una distanza adeguata da:
- Raccomandazioni di spessore del PCB: 1,6-2,0 mm per ridurre al minimo lo stress intrinseco
- Buttoni/punti di sollecitazione meccanica
- Fonti di calore (controllori, chip grafici) che possono aumentare la temperatura dei PCB
Evitare di collocarlo in luoghi soggetti a sollecitazioni meccaniche, deformazioni o espansione termica
