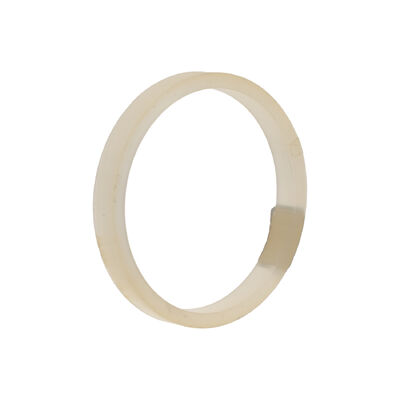

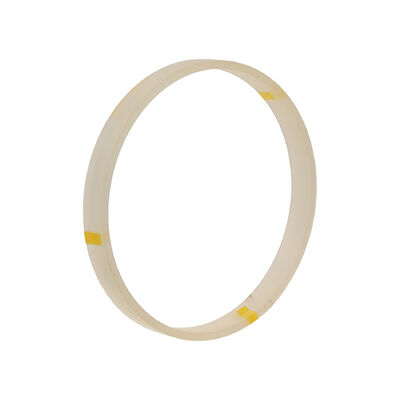

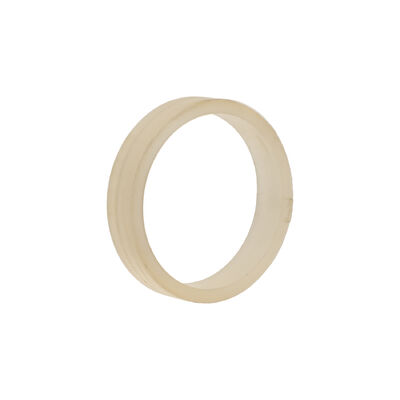

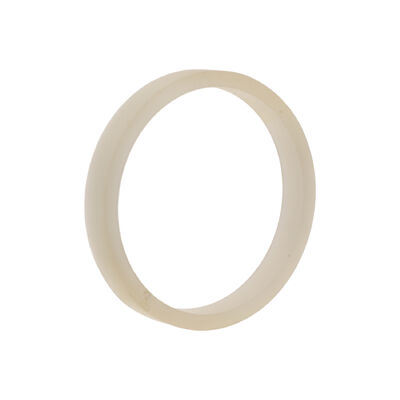

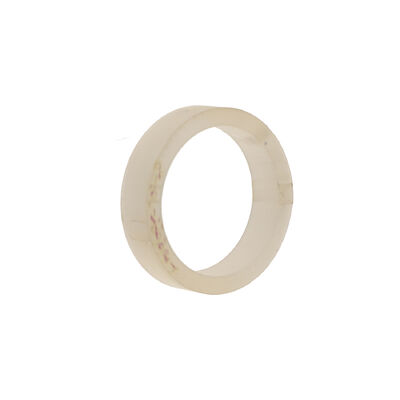

Free Standing PM Fiber Coil F50 for Closed-loop Φ120 Fiber Optic Gyroscope with Quadrupole Winding

Marchio:	Firepower
Numero di modello:	F50 Bobina in fibra ottica indipendente
MOQ:	1
prezzo:	700$
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Lunghezza:

260±5m

Fibra ottica:

Fibra ottica 80/135μm

Strati:

Crosstalk:

≤-22dB

Perdita di inserzione:

≤0,2 dB

Stabilità del bias di temperatura costante (livellamento di 10 s):

≤0,3°/ora

Imballaggi particolari:

BOX+Sponga

Capacità di alimentazione:

500/mese

Evidenziare:

PM fiber coil F50 gyroscope

closed-loop Φ120 fiber optic gyro

quadrupole winding fiber optic coil

Descrizione del prodotto

Free Standing PM Fiber Coil F50 for Closed-loop Φ120 Fiber Optic Gyroscope

Our φ50 low-precision (mid-accuracy) fiber coil is engineered specifically for closed-loop FOG systems. Utilizing 135µm thin-diameter fiber technology, this coil delivers superior winding density and exceptional temperature performance. The design minimizes crosstalk and bias drift, ensuring reliable gyroscope heading maintenance under thermal stress conditions.

Application Areas

Primarily designed for closed-loop fiber optic gyroscopes with approximately 50mm diameter requirements.

Product Features

Multi-pole symmetric winding method for optimal performance
135µm thin diameter optical fibers with UV-cured adhesive
Excellent temperature and vibration performance characteristics
Mass production capability with consistent product quality
Superior winding density for enhanced system reliability

Technical Specifications

Feature	Unit	Specification
Length	M	260±5
Optical Fiber	/	80/135μm Optical Fiber
Layers	layer	36
Crosstalk	dB	≤-22
Full Temperature Crosstalk	dB	≤-20
Insertion Loss	dB	≤0.2
Constant Temperature Bias Stability (10s Smoothing)	°/h	≤0.3
Full Temperature Zero Bias Peak-to-Peak (10s Smoothing)	°/h	≤1.5
Temperature Range	°C	-45 to 80
Temperature Rate of Change	°C/min	1
Geometric Dimensions	/	29.0mm(ID) * 39.0mm(OD) * 9.2mm(H)

Customization Options

We offer comprehensive customization services for optic fiber coils. Geometric dimensions, length specifications, and performance parameters can be tailored to meet specific application requirements and system integration needs.
