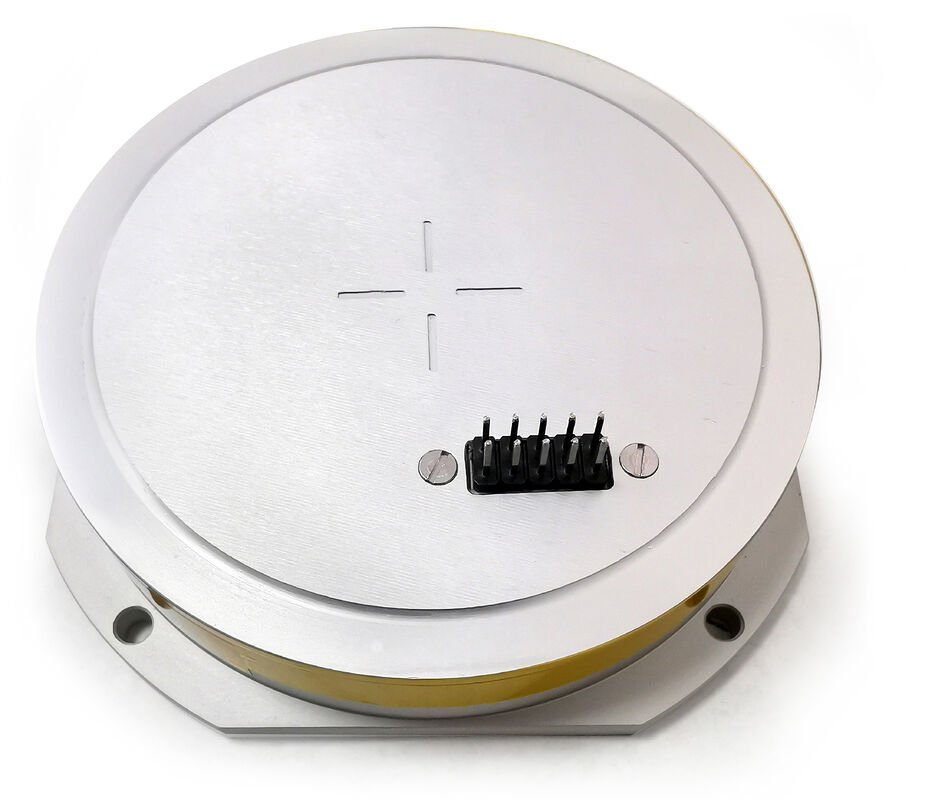

Giroscopio a Fibra Ottica di Grado Navigazionale per Applicazioni di Droni Autonomi

Name: Giroscopio a Fibra Ottica di Grado Navigazionale per Applicazioni di Droni Autonomi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-910
Price: 700 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	MFOG-910
MOQ:	1
prezzo:	700$
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Velocità angolare massima:

± 240°/s

Stabilità del bias:

≤ 0,8°/h

Ripetibilità di pregiudizio zero:

≤ 0,8°/h

Coefficiente di camminata casuale:

≤ 0,02°/√h

Tensione di alimentazione:

+5V

Tipo di uscita:

Analogico

larghezza della banda:

≥1000Hz

Dimensione:

82 mm × 82 mm × 19,5 mm

Imballaggi particolari:

BOX+Sponga

Capacità di alimentazione:

500/mese

Evidenziare:

giroscopio a fibra ottica di grado navigazionale

giroscopio in fibra ottica per droni

giroscopio per droni autonomi

Descrizione del prodotto

Giroscopio in fibra ottica di grado di navigazione per applicazioni di droni autonomi

Sostituzione delFizoptika VG910, ilMFOG-910il giroscopio in fibra ottica micro-nano offre un'elevata affidabilità per applicazioni aerospaziali e di difesa; è compatto (82*82*19.5mm) e leggero (≤150g), ha un raggio di misura di ±240°/s,fattore di scala 47±5 mV/°/sLa robusta costruzione resiste a vibrazioni casuali fino a 20 g e ad accelerazioni ≥ 70 g, rendendola perfetta per UAV, veicoli tattici,e piattaforme di navigazione di precisione.

Composizione

Il prodotto è costituito principalmente dai seguenti componenti:

Assemblaggio di percorsi ottici
Dischi di circuito per segnali di rilevamento e controllo
Scalatura, guscio e altre parti strutturali degli anelli a fibra ottica

Principali specifiche prestazionali

Parametro	Indicatori di prestazione
Distanza (°/s)	±240
Fattore di scala (mV/°/s)	47±5
Nonlinearità del fattore di scala (ppm)	≤ 1000
Stabilità a bias zero (10s, 1σ, °/H)	≤ 0.8
Ripetibilità a bias zero (1σ, °/H)	≤ 0.8
Larghezza di banda di 3 dB (Hz)	≥ 1000
Passeggiata casuale (°/√H)	≤ 0.02
Fornitura di alimentazione (V)	5±0,25±12
Consumo di energia (W)	≤ 1.5
Impatto (g)	≥ 1500
Accelerazione (g)	≥ 70
Durata di vita (anni)	≥ 15
MTBF	≥ 100000

Disegno di contorno

Applicazioni

IlGiroscopio in fibra ottica MFOG-910è ampiamente utilizzato insistemi di navigazione, stabilizzazione e misurazione dell'atteggiamentoLe applicazioni tipiche sono:

Veicoli aerei senza equipaggio (UAV)
Sistemi di navigazione autonomi
Navigazione e stabilizzazione marittima
Robotica e veicoli intelligenti
Piattaforme di stabilizzazione delle antenne
Sistemi di localizzazione elettro-ottici
Sistemi di navigazione inerziale (INS)
Veicoli terrestri senza equipaggio (UGV)
Sistemi industriali di controllo del movimento

Fizoptika VG910 sostituzione

IlMFOG-910è progettato per fornireprestazioni equivalenti o superiori rispetto al giroscopio a fibra ottica Fizoptika VG910I vantaggi includono:

Comparabilestabilità del bias e prestazioni di camminata casuale
Compatibileintervallo di misura della velocità angolare
Struttura compatta e leggera
Miglioramento della stabilità e affidabilità dell'approvvigionamento
Soluzione alternativa conveniente

Questo rende l'MFOG-910 un'ottima scelta per i clienti che cercano unsostituzione affidabile di Fizoptika VG910 nelle applicazioni di navigazione e stabilizzazione inerziali.

MFOG-910 vs VG910H1 Confronto

Parametro	VG910H1 Giroscopio in fibra ottica	MFOG-910 Giroscopio a fibra ottica micro-nano
Intervallo di velocità angolare (°/s)	250	±240
Stabilità del bias (RMS, °/h)	1	≤ 0.8
Angolo di marcia casuale (°/√h)	0.015	≤ 0.02
Larghezza di banda (kHz)	1	≥ 1
Stabilità/ripetibilità del fattore di scala (RMS, %)	0.02	≤ 0.1
Tempo di avvio (s)	0.03	Inizio veloce
Consumo di energia (W)	0.5	≤ 1.5
Dimensioni (mm)	82 * 82 * 20	82 * 82 * 19.5
Peso (g)	150	≤ 150
Temperatura di funzionamento (°C)	-40 ~ +70	-40 ~ +70
Temperatura di conservazione (°C)	-55 ~ +85	-55 ~ +85
Vibrazione (RMS, 0,02-2 kHz, g)	30	20
Shock (g, 1 ms)	1200	≥ 1500
MTBF (20°C)	100000 ore	≥100000 h
Durata di vita	15 anni	≥ 15 anni

Domande frequenti

Cos'è un giroscopio a fibra ottica?

Un giroscopio in fibra ottica (FOG) è un sensore di velocità angolare di alta precisione basato sulEffetto SagnacMisura la rotazione rilevando la differenza di fase tra due fasci di luce che viaggiano in direzioni opposte all'interno di una bobina di fibra.sistemi di navigazione inerziale, UAV, robotica e piattaforme di stabilizzazione.

Il MFOG-910 può sostituire il giroscopio in fibra ottica VG910H1?

Sì.Giroscopio in fibra ottica micro-nano MFOG-910è progettato per fornire prestazioni paragonabili a quelle del VG910H1.gamma di velocità angolare, larghezza di banda, dimensioni e specifiche ambientali, che lo rende adatto come sostituto in molti sistemi di navigazione e stabilizzazione inerziali.

Quali sono i vantaggi dei giroscopi a fibra ottica?

I giroscopi a fibra ottica offrono diversi vantaggi rispetto ai giroscopi meccanici e ai sensori MEMS:

Nessuna parte mobile
Alta affidabilità e lunga durata
Alta precisione e bassa deriva
Forte resistenza alle vibrazioni e agli urti
Ampia gamma di temperature di esercizio

Queste caratteristiche rendono i sensori FOG ideali perapplicazioni di navigazione e di guida.

Per quali applicazioni vengono utilizzati i giroscopi a fibra ottica?

I giroscopi a fibra ottica sono ampiamente utilizzati in:

UAV e navigazione con droni
Sistemi di navigazione inerziale (INS)
Piattaforme di stabilizzazione elettro-ottiche
Sistemi di stabilizzazione delle antenne
Veicoli autonomi e robotica
Sistemi di navigazione marittima
Sistemi di guida aerospaziale

Perché scegliere i giroscopi a fibra ottica per la navigazione degli UAV?

I giroscopi a fibra ottica offrono diversi vantaggi per i sistemi UAV:

Misurazione dell'atteggiamento ad alta precisione
Risposta rapida e larghezza di banda elevata
Ottima resistenza alle vibrazioni
Stabilità a lungo termine durante il volo

Queste caratteristiche rendono i sensori FOG ideali persistemi di controllo di volo e di navigazione dei droni.

In che modo i giroscopi a fibra ottica si confrontano con i giroscopi MEMS?

I giroscopi a fibra ottica forniscono generalmente:

Maggiore precisione
Drift inferiore
Migliore stabilità a lungo termine

I giroscopi MEMS sono generalmente più piccoli e meno costosi, ma sono spesso utilizzati insistemi di navigazione di minore precisione.
