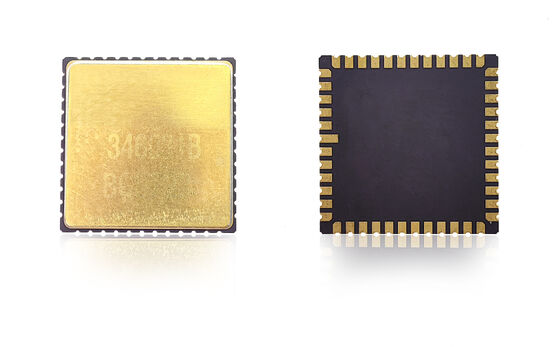

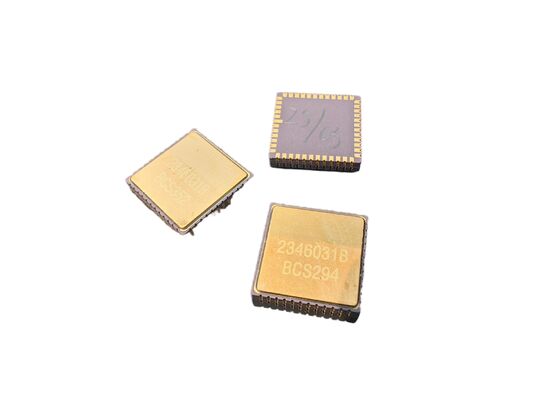

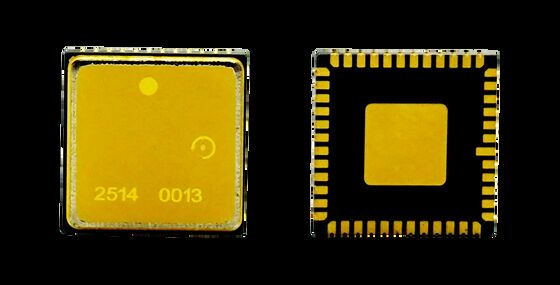

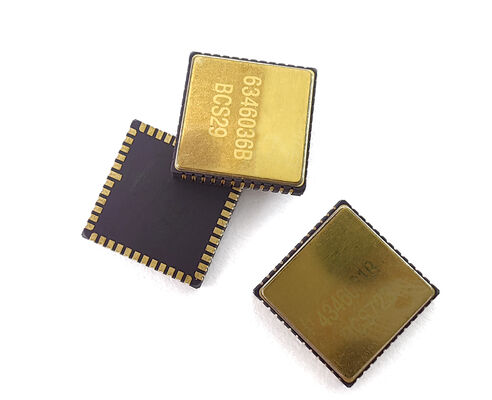

Chips giroscopici MEMS di nuova generazione per applicazioni impegnative

Marchio:	Firepower
Numero di modello:	MGZ318HC-A1
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Campo di misura:

400 gradi/s

Stabilità del bias:

<0,1°/h

larghezza della banda:

200Hz

Camminata casuale angolare:

<0,05°/√h

Precisione di output:

24 bit

Tensione di alimentazione:

5 ± 0,25 V

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

500/mese

Descrizione del prodotto

Chip giroscopio MEMS di nuova generazione per applicazioni esigenti

Panoramica del prodotto

Il nostro chip giroscopio MEMS è un sensore di velocità angolare ad alte prestazioni progettato per applicazioni di rilevamento del movimento e navigazione di precisione. È caratterizzato da bassa deriva di bias, elevata stabilità ed eccellente resistenza agli urti e alle vibrazioni, garantendo prestazioni affidabili in ambienti difficili.

Con dimensioni compatte, basso consumo energetico e interfacce digitali flessibili, può essere facilmente integrato in sistemi IMU, UAV, robotica e di navigazione inerziale. La personalizzazione OEM è supportata per soddisfare i requisiti specifici del progetto, rendendolo una soluzione ideale sia per applicazioni industriali che commerciali.

Linee guida per la progettazione del PCB

I condensatori di disaccoppiamento per i pin VCP, VREF, VBUF e VREG devono essere posizionati il più vicino possibile ai pin
Minimizzare la resistenza equivalente delle tracce
Collegare le altre estremità dei condensatori di disaccoppiamento per VREF, VBUF e VREG all'AVSS_LN più vicino e quindi alla massa del segnale tramite perla magnetica
Posizionare i condensatori di disaccoppiamento per VCC e VIO vicino ai pin corrispondenti
Corrente di funzionamento normale VCC: circa 35 mA - richiede tracce PCB ampie per la stabilità della tensione
Evitare il routing sotto il package per un assemblaggio agevole
Posizionare i componenti per evitare aree di concentrazione dello stress
Evitare aree con elementi di dissipazione del calore di grandi dimensioni, contatto meccanico esterno, estrusione, trazione e deformazione delle viti di posizionamento durante l'installazione

Specifiche tecniche

Prestazioni	Unità	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Intervallo	deg/s	400	400	400	400	400	100
Larghezza di banda @3DB (personalizzata)	Hz	90	180	200	200	300	50
Precisione di uscita (SPI digitale)	bit	24	24	24	24	24	24
Frequenza di uscita (ODR) (personalizzata)	Hz	12K	12K	12K	12K	12K	12K
Ritardo (personalizzato)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilità del bias	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilità del bias (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Errore di bias su temperatura (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Fattore di scala a 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Ripetibilità del fattore di scala (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Fattore di scala vs temperatura (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Non linearità del fattore di scala (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Passeggiata angolare casuale (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Rumore (picco-picco)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensibilità valore G	°/hr/g	<1	<1	<1	<3	<1	<1

Parametri tecnici aggiuntivi

Tempo di accensione (dati validi): 750 ms
Frequenza di risonanza del sensore: 10,5 kHz-13,5 kHz

Idoneità ambientale

Impatto (accensione): 500 g, 1 ms
Resistenza all'impatto (spegnimento): 10000 g, 10 ms
Vibrazione (accensione): 18 g rms (da 20 Hz a 2 kHz)
Temperatura di lavoro: da -40°C a +85°C
Temperatura di stoccaggio: da -55°C a +125°C
Tensione di alimentazione: 5 ± 0,25 V
Consumo di corrente: 45 mA

Istruzioni di installazione
