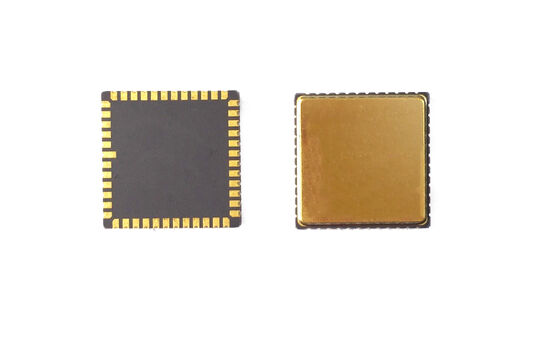

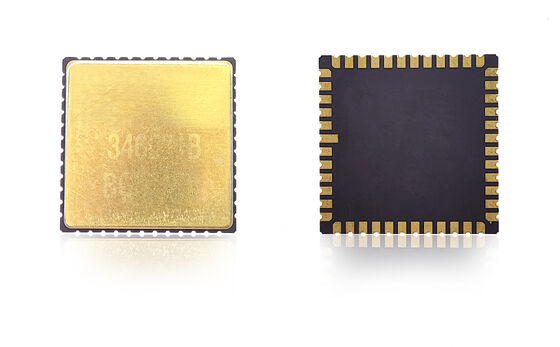

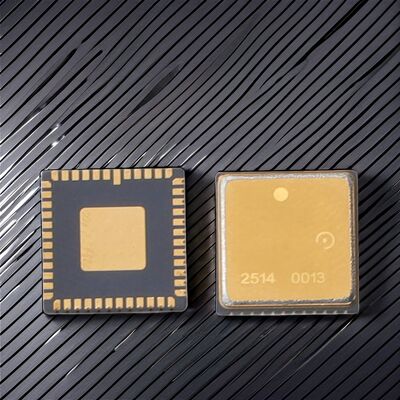

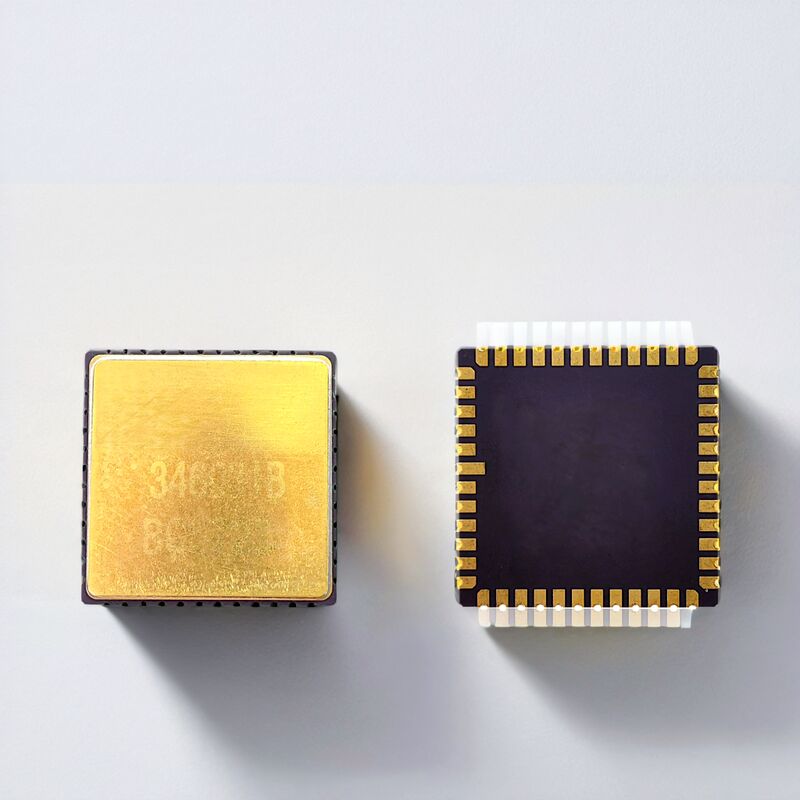

MEMS Gyroscope Chip Sensore angolare ad alta precisione

Marchio:	Firepower
Numero di modello:	MGZ318HC-A1
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Campo di misura:

400

Stabilità del bias:

<0,1°/h

Stabilità del bias (10 s):

<1°/h

Stabilità del bias (1 s):

<3°/h

Errore di polarizzazione sulla temperatura:

<10°/h

Ripetibilità di pregiudizio:

<0,5°/h

Larghezza di banda @3DB personalizzata):

200Hz

Passeggiata casuale angolare (ARW):

<0,05°/√h

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

500/mese

Descrizione del prodotto

Questo chip giroscopico MEMS ad alte prestazioni fornisce una misurazione accurata e stabile della velocità angolare per i sistemi di navigazione e controllo.e eccellente adattabilità ambientale, è ideale per il controllo del volo degli UAV, la navigazione inerziale e l'automazione industriale.

Progettazione dei PCB:

I condensatori di decoppiamento per i perni VCP, VREF, VBUF e VREG devono essere posizionati il più vicino possibile ai perni e la resistenza equivalente delle tracce deve essere ridotta al minimo.Le altre estremità dei condensatori di disaccoppiamento per VREFI condensatori di disaccoppiamento per VCC e VIO sono anche posizionati vicino ai pin corrispondenti.Quando il VCC è in normale funzionamento, la corrente complessiva sarà di circa 35 mA, il che richiede un'ampia traccia di PCB per garantire la stabilità della tensione.Localizzazione dei componenti per evitare aree di concentrazione dello stressÈ necessario evitare grandi elementi di dissipazione del calore e aree con contatto meccanico esterno, estrusione e trazione,nonché aree in cui le viti di posizionamento sono soggette a deformazioni durante l'installazione complessiva.

Parametro tecnico

performance	Unità	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Distanza	deg/s	400	400	400	400	400	100
Larghezza di banda @ 3DB personalizzata)	Hz	90	180	200	200	300	50
Precisione di uscita (SPI digitale)	bit	24	24	24	24	24	24
Tasso di uscita (ODR) (personalizzato)	Hz	12K	12K	12K	12K	12K	12K
Ritardo (personalizzato)	ms	(3)	< 1.5	< 1.5	< 1.5	< 1	< 6
Stabilità del bias	Deg/hr ((1o)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Stabilità del bias (1σ 10s)	Deg/hr ((1o)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Errore di bias rispetto alla temperatura (1σ)	Deg/hr ((1o)	< 5	< 5	< 10	< 30	10	5
Fattore di scala a 25°C	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Ripetibilità del fattore di scala (1σ)	ppm (((1o)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Fattore di scala contro temperatura (1σ)	ppm (((1o)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Non linearità del fattore di scala (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Passeggiata casuale angolare (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Rumore (da picco a picco)	deg/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
GValue sensibilità	°/ora/g	< 1	< 1	< 1	(3)	< 1	< 1
Tempo di accensione (dati validi)	s	750 metri
Frequenza di risonanza del sensore	hz	10.5k-13.5k
Idoneità ambientale
Impatto (alimentazione accesa)	500 g, 1 min
Resistenza agli urti (disattivazione)	10000 g, 10 min
Vibrazione (alimentazione accesa)	18 g rms (20 Hz a 2 kHz)
Temperatura di funzionamento	-40oC----+85oC
Temperatura di conservazione	-55oC----+125oC
Tensione di alimentazione	5 ± 0,25 V
Consumo corrente	45ma

Istruzioni di installazione
