Produttore di chip giroscopici MEMS Basso rumore Alta precisione per l'automazione industriale

Marchio:	Firepower
Numero di modello:	MGZ318HC-A1
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Campo di misura:

400 gradi/s

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

500/mese

Descrizione del prodotto

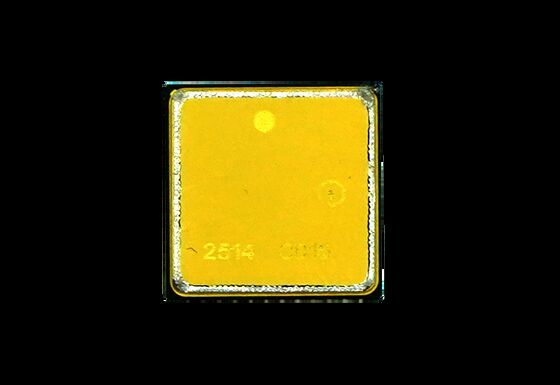

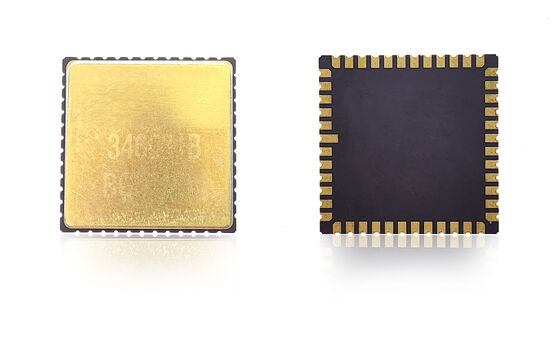

Produttore di chip giroscopio MEMS a basso rumore e alta precisione per l'automazione industriale

Panoramica del prodotto

Progettato per sistemi di navigazione e controllo avanzati, questo chip giroscopio MEMS fornisce misurazioni precise della velocità angolare con basso drift e alta affidabilità. È ampiamente utilizzato in UAV, robotica e sistemi di automazione in cui stabilità e precisione sono fondamentali. Sono disponibili integrazione flessibile e servizi OEM.

Linee guida per la progettazione del PCB

I condensatori di disaccoppiamento per i pin VCP, VREF, VBUF e VREG devono essere posizionati il più vicino possibile ai pin
Minimizzare la resistenza equivalente delle tracce
Collegare le altre estremità dei condensatori di disaccoppiamento per VREF, VBUF e VREG all'AVSS_LN più vicino e quindi al ground del segnale tramite perla magnetica
Posizionare i condensatori di disaccoppiamento per VCC e VIO vicino ai pin corrispondenti
Assicurare tracce PCB larghe per VCC (corrente di circa 35 mA durante il normale funzionamento)
Evitare il routing sotto il package per un assemblaggio agevole
Posizionare i componenti per evitare aree di concentrazione dello stress
Evitare aree con elementi di dissipazione del calore di grandi dimensioni, contatto meccanico esterno, estrusione, trazione e zone di deformazione delle viti di posizionamento

Specifiche tecniche

Prestazioni	Unità	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Intervallo	deg/s	400	400	400	400	400	100
Larghezza di banda @3DB (personalizzabile)	Hz	90	180	200	200	300	50
Precisione di uscita (SPI digitale)	bit	24	24	24	24	24	24
Frequenza di uscita (ODR) (personalizzabile)	Hz	12K	12K	12K	12K	12K	12K
Ritardo (personalizzabile)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilità del bias	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilità del bias (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Errore di bias su temperatura (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Fattore di scala a 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Ripetibilità del fattore di scala (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Fattore di scala vs temperatura (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Non linearità del fattore di scala (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Passeggiata casuale angolare (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Rumore (picco-picco)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensibilità al valore G	°/hr/g	<1	<1	<1	<3	<1	<1
