Dettagli dei prodotti

Casa prodotti

Produttore di chip giroscopici MEMS bassa instabilità di bias per il sistema INS

Marchio:	Firepower
Numero di modello:	MGZ318HC-A1
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Campo di misura:

400 gradi/s

Stabilità del bias:

<0,1°/h

larghezza della banda:

200Hz

Camminata casuale angolare:

<0,05°/√h

Tensione di alimentazione:

5 ± 0,25 V

Consumo corrente:

45mA

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

500/mese

Descrizione del prodotto

Produttore di chip giroscopici MEMS bassa instabilità di bias per il sistema INS

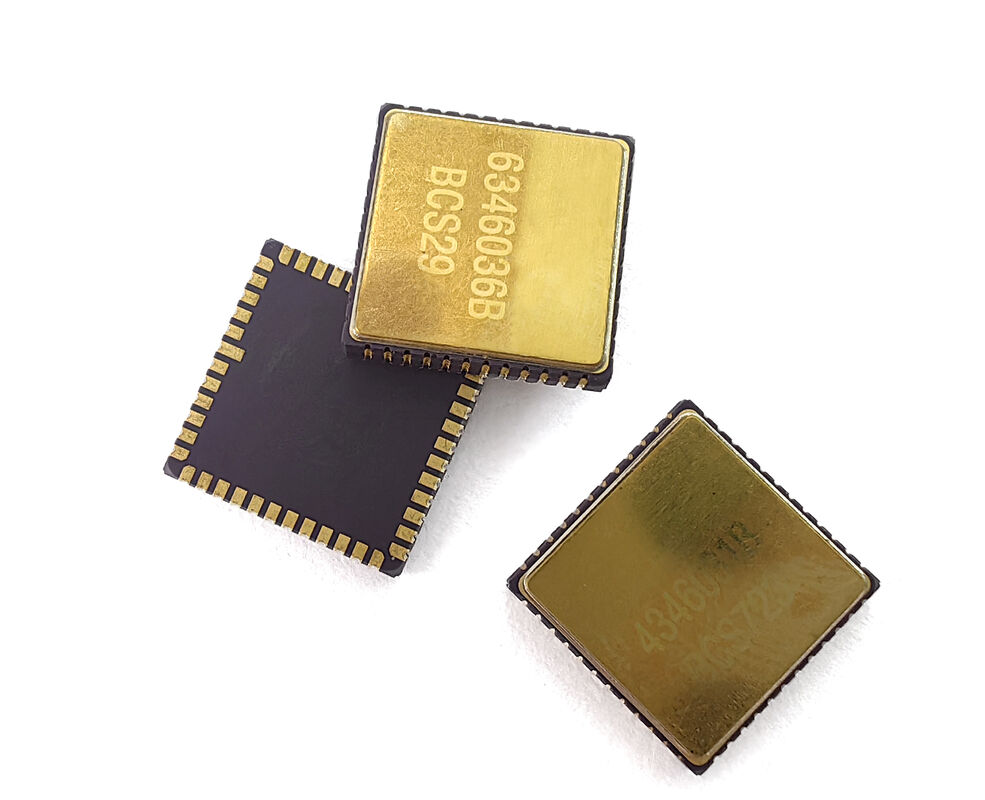

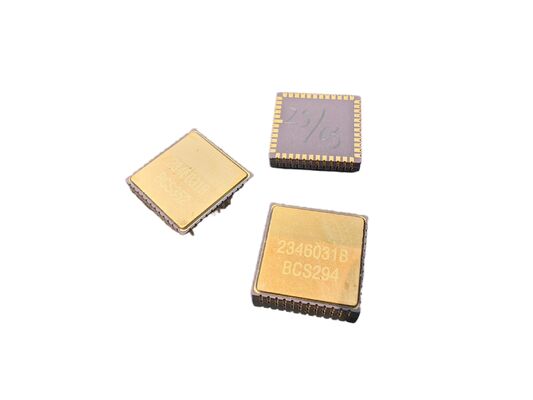

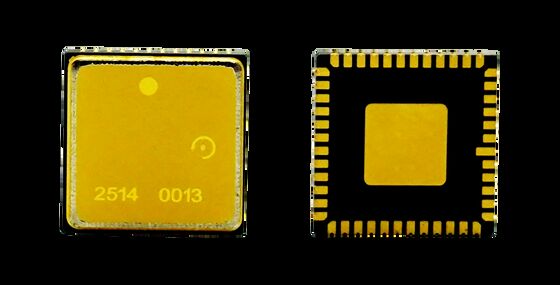

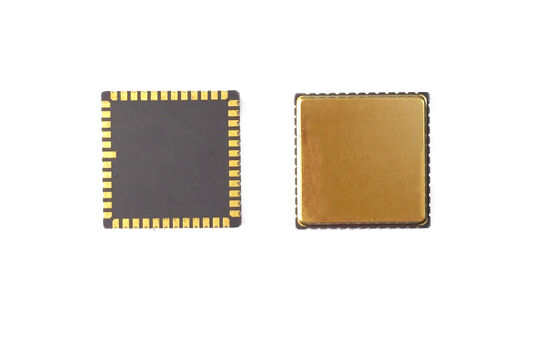

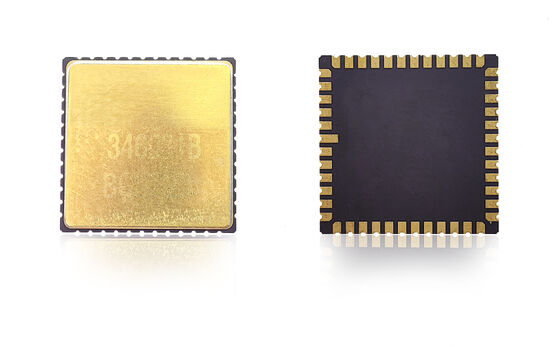

Visualizzazione del prodotto

Questo chip giroscopico MEMS combina alta precisione, basso rumore e eccellente stabilità per fornire prestazioni affidabili di rilevamento del movimento.Il suo design robusto garantisce una produzione costante in condizioni ambientali difficiliL'integrazione facile nei sistemi embedded aumenta l'efficienza dello sviluppo.

Linee guida per la progettazione dei PCB

I condensatori di decoppiamento per i perni VCP, VREF, VBUF e VREG devono essere posizionati il più vicino possibile ai perni
Minimizzare la resistenza equivalente delle tracce
Collegare le altre estremità dei condensatori di disaccoppiamento per VREF, VBUF e VREG alla più vicina AVSS_LN e quindi alla terra di segnale tramite perlinea magnetica
Posizionare i condensatori di disaccoppiamento per VCC e VIO vicino ai pin corrispondenti
Corrente di funzionamento normale VCC: circa 35 mA - richiede ampie tracce di PCB per la stabilità della tensione
Evitare il routing sotto il pacchetto per un montaggio regolare
Localizzare i componenti per evitare aree di concentrazione dello stress
Evitare grandi elementi di dissipazione del calore e aree con contatto meccanico esterno
Prevenire il posizionamento in aree soggette a deformazioni durante l'installazione

Specifiche tecniche

Prestazioni	Unità	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Distanza	deg/s	400	400	400	400	400	100
Larghezza di banda @ 3DB (personalizzata)	Hz	90	180	200	200	300	50
Precisione di uscita (SPI digitale)	bit	24	24	24	24	24	24
Tasso di uscita (ODR) (adattato)	Hz	12K	12K	12K	12K	12K	12K
Ritardo (adattato)	ms	(3)	< 1.5	< 1.5	< 1.5	< 1	< 6
Stabilità del bias	Deg/hr ((1σ)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Stabilità del bias (1σ 10s)	Deg/hr ((1σ)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Errore di bias rispetto alla temperatura (1σ)	Deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Fattore di scala a 25°C	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Ripetibilità del fattore di scala (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Fattore di scala contro temperatura (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Non linearità del fattore di scala (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Percorso angolare casuale (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Rumore (da picco a picco)	deg/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
G Sensibilità del valore	°/ora/g	< 1	< 1	< 1	(3)	< 1	< 1
