Chip di giroscopio MEMS a bassa deriva per sistema di stabilizzazione per droni

Marchio:	Firepower
Numero di modello:	MGZ318HC-A1
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Campo di misura:

400

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

500/mese

Descrizione del prodotto

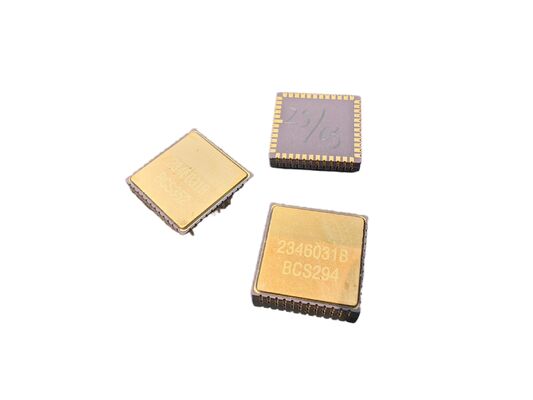

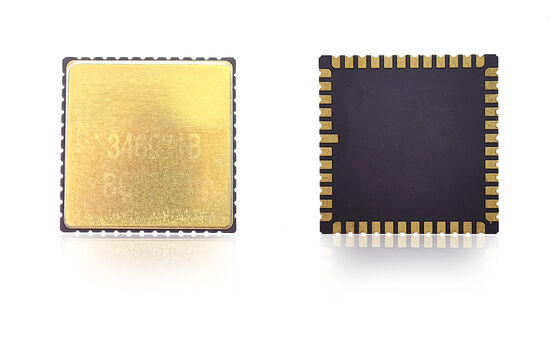

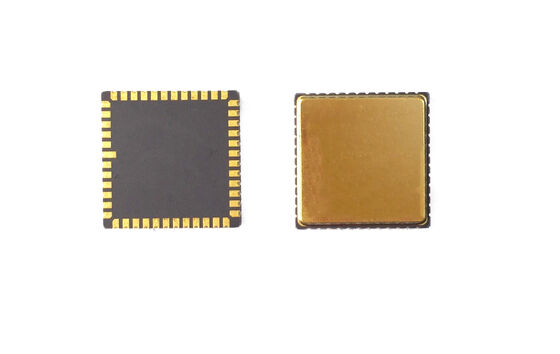

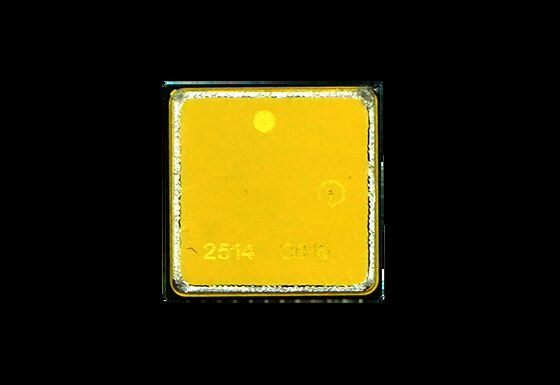

Chip giroscopio MEMS a bassa deriva per sistema di stabilizzazione per droni

Panoramica del prodotto

Caratterizzato da alta sensibilità e bassa deriva, questo chip giroscopio MEMS garantisce un rilevamento preciso del movimento in ambienti difficili. È adatto per la stabilizzazione di droni, robotica e sistemi di navigazione autonomi. La sua struttura compatta e il design a basso consumo lo rendono ideale per le moderne soluzioni embedded.

Linee guida per la progettazione del PCB

I condensatori di disaccoppiamento per i pin VCP, VREF, VBUF e VREG devono essere posizionati il più vicino possibile ai pin
Minimizzare la resistenza equivalente delle tracce
Collegare le altre estremità dei condensatori di disaccoppiamento per VREF, VBUF e VREG ai più vicini AVSS_LN e quindi alla massa del segnale tramite perline magnetiche
Posizionare i condensatori di disaccoppiamento per VCC e VIO vicino ai pin corrispondenti
Assicurare tracce PCB larghe per VCC (corrente di circa 35mA durante il normale funzionamento)
Evitare il routing sotto il package per un assemblaggio agevole
Posizionare i componenti per evitare aree di concentrazione dello stress
Evitare grandi elementi di dissipazione del calore e aree con contatto meccanico esterno
Prevenire il posizionamento in aree soggette a estrusione, trazione o deformazione durante l'installazione

Specifiche tecniche

Prestazioni	Unità	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Intervallo	deg/s	400	400	400	400	400	100
Larghezza di banda @3DB (personalizzata)	Hz	90	180	200	200	300	50
Precisione di uscita (SPI digitale)	bit	24	24	24	24	24	24
Frequenza di uscita (ODR) (personalizzata)	Hz	12K	12K	12K	12K	12K	12K
Ritardo (personalizzato)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilità del bias	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilità del bias (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Errore di bias su temperatura (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Fattore di scala a 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Ripetibilità del fattore di scala (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Fattore di scala vs temperatura (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Non linearità del fattore di scala (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angular random walk (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Rumore (picco-picco)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensibilità valore G	°/hr/g	<1	<1	<1	<3	<1	<1
