Produttore di chip giroscopici MEMS ad alta precisione con supporto per la personalizzazione OEM

Marchio:	Firepower
Numero di modello:	MGZ318HC-A1
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Campo di misura:

400

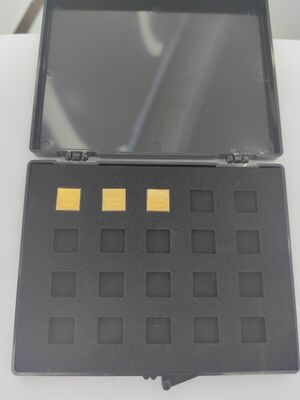

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

500/mese

Descrizione del prodotto

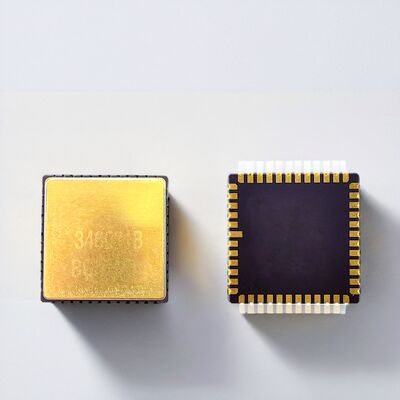

Chip giroscopio MEMS ad alta precisione con supporto per personalizzazione OEM

Panoramica del prodotto

Questo chip giroscopio MEMS di grado industriale offre un rilevamento affidabile della velocità angolare con elevata stabilità e coerenza a lungo termine. Funziona bene in condizioni di variazioni di temperatura e stress meccanico, rendendolo ideale per ambienti difficili come l'automazione industriale e i sistemi esterni.

Linee guida per la progettazione del PCB

I condensatori di disaccoppiamento per i pin VCP, VREF, VBUF e VREG devono essere posizionati il più vicino possibile ai pin
Minimizzare la resistenza equivalente delle tracce
Collegare le altre estremità dei condensatori di disaccoppiamento per VREF, VBUF e VREG all'AVSS_LN più vicino e quindi alla massa del segnale tramite perla magnetica
Posizionare i condensatori di disaccoppiamento per VCC e VIO vicino ai pin corrispondenti
VCC richiede una traccia PCB larga per garantire la stabilità della tensione (circa 35 mA di corrente durante il normale funzionamento)
Evitare il routing sotto il package per un assemblaggio agevole
Posizionare i componenti per evitare aree di concentrazione dello stress
Evitare aree con elementi di dissipazione del calore elevata, contatto meccanico esterno, estrusione, trazione e zone di deformazione delle viti di posizionamento

Specifiche tecniche

Prestazioni	Unità	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Intervallo	deg/s	400	400	400	400	400	100
Larghezza di banda @3DB (personalizzata)	Hz	90	180	200	200	300	50
Precisione di uscita (SPI digitale)	bit	24	24	24	24	24	24
Velocità di uscita (ODR) (personalizzata)	Hz	12K	12K	12K	12K	12K	12K
Ritardo (personalizzato)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilità del bias	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilità del bias (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Errore di bias rispetto alla temperatura (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Fattore di scala a 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Ripetibilità del fattore di scala (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Fattore di scala vs temperatura (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Non linearità del fattore di scala (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Passeggiata casuale angolare (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Rumore (picco-picco)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensibilità valore G	°/hr/g	<1	<1	<1	<3	<1	<1
