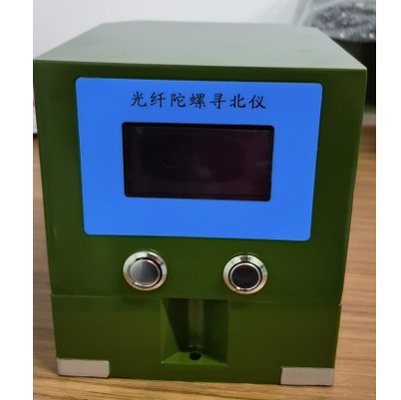

0.1deg interfaccia del nord del sensore Rs422 delle asce stabilizzate al nord della girobussola 3

0.1° nord sensore di ricerca di precisione sensore di ricerca di fibra nord

Requisiti ambientali

1) Temperatura di funzionamento: -40°C+65°C;

2) Temperatura di conservazione: -45°C+70°C.

3) Sabbia e polvere: nelle condizioni di sabbia e polvere specificate all'articolo 2 del GJB150.12, non devono verificarsi le seguenti condizioni nel giroscopio a fibra ottica orientato a nord:

a. l'organizzazione è troppo stretta, bloccata o non funziona correttamente;

b. i componenti elettrici hanno un cortocircuito o non possono funzionare normalmente;

c. Le parti meccaniche interne sono polverose.

4) Nebbia di sale

Il giroscopio a fibra ottica per il ritrovatore nord dovrebbe soddisfare le condizioni di spruzzo di sale di GJB150.11.

5) Condizioni ambientali umide e calde

Umidità relativa: 95%; temperatura: 30±2°C; durata di conservazione 72 ore.

La resistenza di isolamento non deve essere inferiore a 2 MΩ, la superficie metallica non deve essere corrosa e il rivestimento non deve essere sfogliato o sbucciato, e può funzionare normalmente.

6) Ambiente di vibrazione

Requisiti per l'ambiente di vibrazione di scansione sinusoidale

Intervallo di frequenza: 5 Hz~5,5 Hz, spostamento delle vibrazioni (doppia ampiezza) 25,4 mm

Intervallo di frequenza: 5,5 Hz~200 Hz, accelerazione di vibrazione 1,5 g;

Tempo di scansione: 12 min;

Direzione delle vibrazioni: 3 assi (asse X, asse Y, asse Z);

ciascun asse: 2 ore;

7) Impatto sulle condizioni ambientali

Forma d'onda dell'impatto: pulso semisino

Accelerazione massima: 20 g, larghezza dell'impulso 11 ms,

Numero di impatti per asse (asse X, asse Y, asse Z): 3

8) Condizioni ambientali dell'incidente

Accelerazione massima: 10 g

Larghezza dell'impulso: 16 ms

Tasso di collisione: asse verticale 80 volte/min

Tempo di collisione: 1000±10 volte

Direzione di collisione: piano di installazione verticale

9) Requisiti ambientali per le auto sportive

La vettura sportiva stradale ha un chilometraggio di 500 km. in:

Strada sterrata e strada di ghiaia: la velocità è di 20-30 km/h, 300 km.

Strada asfaltata e strada in cemento: la velocità del veicolo è di 30-40 km/h, 200 km.

10) Compatibilità elettromagnetica

La compatibilità elettromagnetica si riferisce ai requisiti pertinenti di GJB151A-97 "Requisiti di emissione e sensibilità elettromagnetica per le attrezzature e i sottosistemi militari".

11) Campo magnetico

Le caratteristiche di prestazione del giroscopio nordfinder in condizioni di intensità di induzione magnetica di (3±0,5) × 10-4T devono soddisfare i requisiti dell'indice tecnico.

Performance elettrica

1) Resistenza dell'isolamento

La resistenza di isolamento tra i circuiti indipendenti del giroscopio e tra il circuito e l'alloggiamento non deve essere inferiore a 100 MΩ in condizioni atmosferiche standard.

Interfaccia esterna

1.1.1 con ingresso di potenza di 24 V±4 V.

1.1.2 Con la funzione di uscita dalla porta seriale, la uscita dalla porta seriale è definita come segue:

La porta di comunicazione esterna adotta la forma di interfaccia seriale RS422, con 1 bit di avvio, 8 bit di dati, 1 bit di arresto, senza parità e una velocità di segnalazione di 9600 bps.
