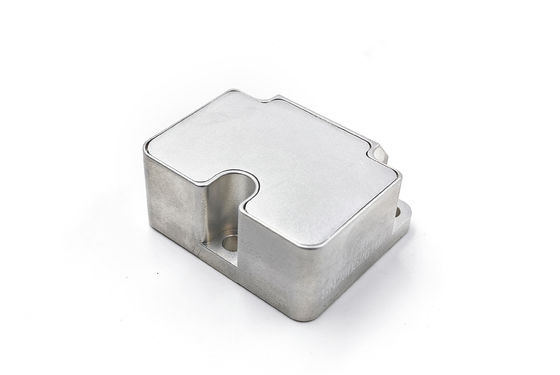

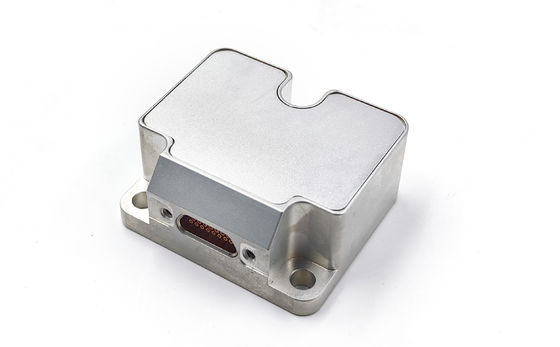

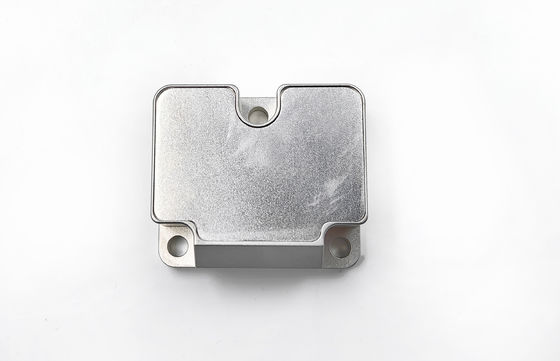

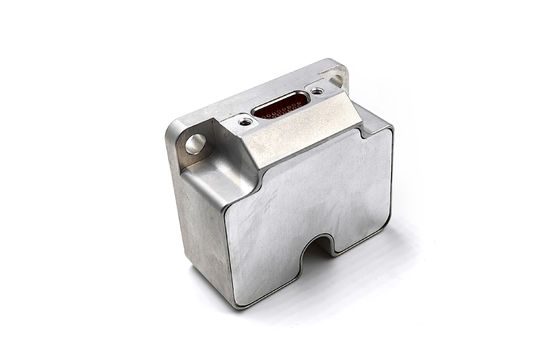

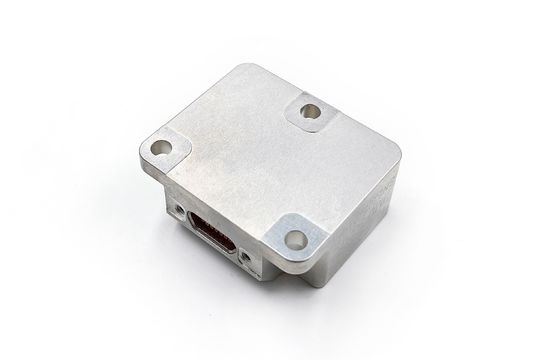

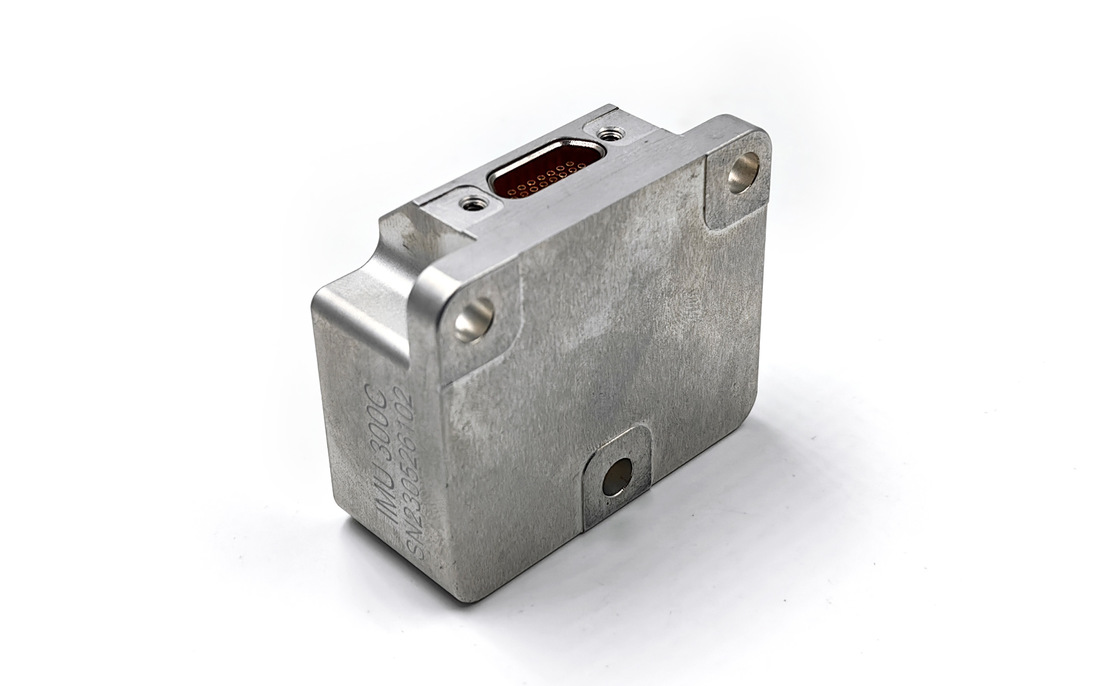

Sostituto Stim300, unità di misura inerziale IMU a 6 assi, conveniente

Marchio:	Firepower
Numero di modello:	IMU6-1
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000pcs

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Nome prodotto:

Giro IMU per UAV

Gamma di misura della girobussola:

450deg/s

Stabilità del bias:

0,3 °/h

Non linearità del fattore di scala:

150ppm

Ripetibilità del fattore di scala (1σ):

20PPM

Campo di misura Acc (personalizzabile):

± 10g

Stabilità di bias @10s:

00,05 mg

larghezza di banda di dB 3:

100Hz

Imballaggi particolari:

cartone di legno

Capacità di alimentazione:

1000pcs

Evidenziare:

Singolo posizionatore di asse della piattaforma girevole

Singolo posizionatore di asse che inclina tipo

Inclinando tipo singolo banco di prova di asse

Descrizione del prodotto

Sostituzione dell'unità di misura dell'inerzia IMU stim300 a 6 assi

Questo...Unità di misurazione inerziale MEMS (IMU)integrare ungiroscopio a tre assi, accelerometro a tre assi, inclinometro a tre assi, sensore di temperatura e scheda di elaborazione del segnaleIn questo modo, il sistema è stato trasformato in un sistema compatto e robusto.velocità angolare, accelerazione e inclinazionedi un portatore con elevata precisione e uscitedati compensati(temperatura, disallineamento, errori non lineari)RS-422. Ideale pernavigazione, controllo dell'atteggiamento e stabilizzazione, questo IMU MEMS offre unsostituzione economica e ad alte prestazioni di STIM300in UAV, veicoli e piattaforme industriali.

Principali parametri tecnici

Specifiche del giroscopio

Parametro	Unità	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Intervallo di misura (personalizzabile)	°/s	± 400	± 400	± 400	± 2000
Stabilità del bias durante l'esecuzione ((@ varianza di Allan)	°/h	0.3	0.1	0.05	1
Stabilità del bias @10s (10s liscia, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Stabilità del bias a temperatura massima	°/h	10	3	2	18
Passeggiata angolare casuale	°/√h	0.15	0.1	0.02	0.3
Ripetibilità del bias (1σ)	°/h	1	0.5	0.3	2
Sensibilità all'accelerazione del bias	°/h/g	1	1	1	2
Non linearità del fattore di scala ((1σ)	ppm	150	150	150	300
Ripetibilità del fattore di scala (1σ)	ppm	20	20	20	100
Disallineamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Larghezza di banda di 3 dB	Hz	250	200	150	250

Indicatori tecnici dell'accelerometro

Parametro	Unità	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Intervallo di misura (personalizzabile)	g	± 10	± 30	± 50	± 80
Stabilità del bias in corso (varianza di Allan @ 25 °C)	mg	0.02	0.05	0.1	0.2
Stabilità di bias @10s	mg	0.05	0.2	0.5	1
Stabilità del bias a temperatura massima	mg	1	3	5	15
Passeggiata angolare casuale	m/s/√h	0.001	0.002	0.005	0.01
Ripetibilità del bias ((1σ)	mg	0.1	0.5	1	2
Ripetibilità del fattore di scala (1σ)	ppm	200	200	200	200
Non linearità del fattore di scala ((1σ)	ppm	50	100	200	300
Disallineamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Larghezza di banda di 3 dB	Hz	100	100	100	100

Specificazione dell'angolo di inclinazione (non configurato per impostazione predefinita, facoltativo)

Parametro	Unità	IMU6-1y-x
Intervallo di misura (personalizzabile)	g	± 17
Stabilità del bias (1s di levigamento)	mg	0.5
Passeggiata casuale	m/s/√h	0.08
Non linearità del fattore di scala	ppm	100

Caratteristiche elettriche

Parametro	Unità	IMU6-1y-x
Voltaggio.	V.	5
Consumo di energia	W	2
Ripple	mV	100

Adattabilità all'ambiente

Parametro	Unità	IMU6-1y-x
Temperatura di funzionamento	°C	-45~85
Temperatura di conservazione	°C	-55~105
Vibrazione	- Non lo so.	10 ~ 2000 Hz,60,06 g
Impatto	- Non lo so.	1000 g,0.1ms

Altre specifiche

Parametro	Unità	IMU6-1y-x
Peso	g	55±5
