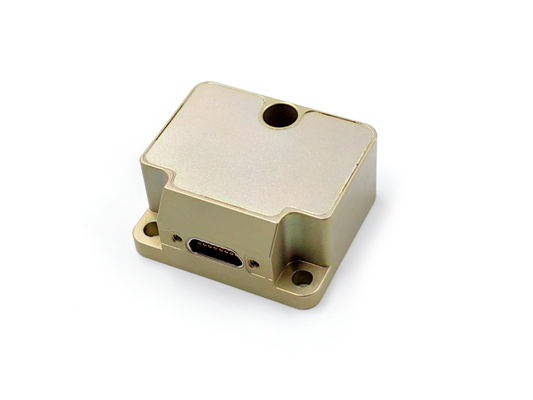

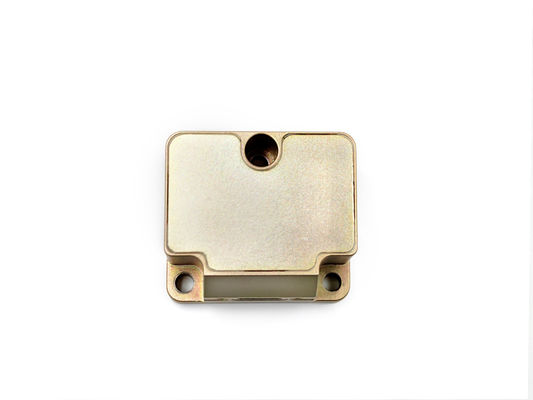

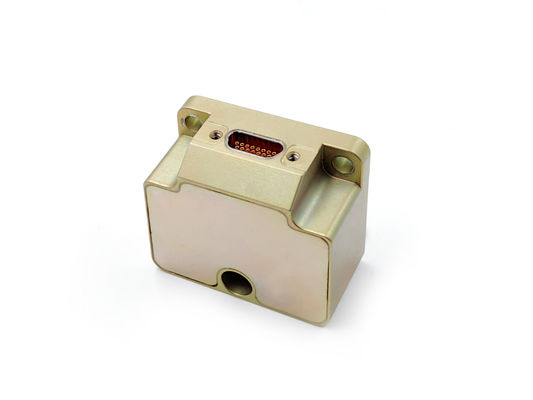

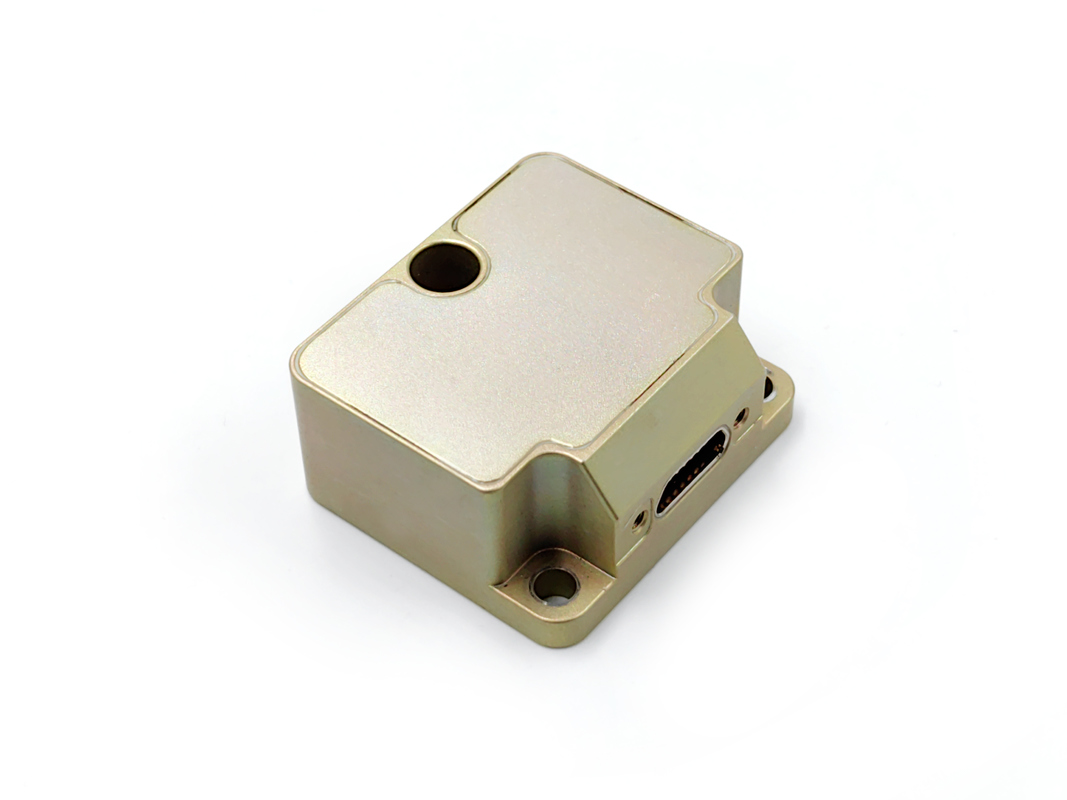

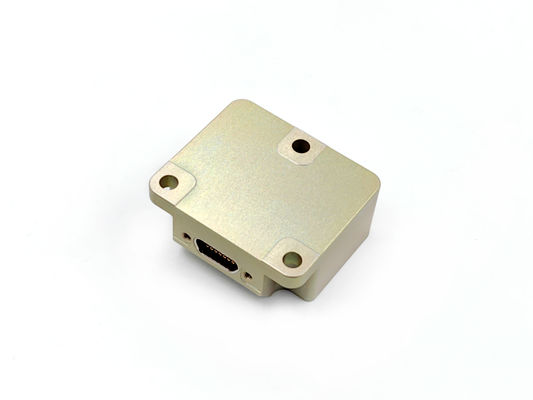

IMU MEMS a basso rumore per i droni

Marchio:	Firepower
Numero di modello:	IMU6-1A
MOQ:	1
Condizioni di pagamento:	T/t, l/c
Capacità di approvvigionamento:	1000pcs

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Stabilità di distorsione in corsa (@ allan varianza):

0.1°/h

Gamma della girobussola:

±400º/s

Camminata casuale angolare:

0,15°/√h

Gamma dell'accelerometro:

± 30

Stabilità del bias dell'accelerometro:

00,05 mg

larghezza di banda di dB 3:

200Hz

Imballaggi particolari:

cartone di legno

Capacità di alimentazione:

1000pcs

Evidenziare:

piattaforma girevole di asse 15kg 1

1 piattaforma girevole 22V di asse

1 piattaforma girevole 50Hz di asse

Descrizione del prodotto

IMU MEMS a basso rumore per produttori di droni

Principali parametri tecnici

Specifiche del giroscopio

Parametro	Unità	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Campo di misura (personalizzabile)	°/s	±400	±400	±400	±2000
Stabilità di polarizzazione in esercizio (@ varianza di Allan)	°/h	0.3	0.1	0.05	1
Stabilità di polarizzazione @10s (10s liscio, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Stabilità di polarizzazione a temperatura completa	°/h	10	3	2	18
Passeggiata angolare casuale	°/√h	0.15	0.1	0.02	0.3
Ripetibilità di polarizzazione (1σ)	°/h	1	0.5	0.3	2
Sensibilità all'accelerazione di polarizzazione	°/h/g	1	1	1	2
Non linearità del fattore di scala (1σ)	ppm	150	150	150	300
Ripetibilità del fattore di scala (1σ)	ppm	20	20	20	100
Disallineamento	°	±0.05	±0.05	±0.05	±0.05
Larghezza di banda a 3 dB	Hz	250	200	150	250

Indicatori tecnici dell'accelerometro

Parametro	Unità	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Campo di misura (personalizzabile)	g	±10	±30	±50	±80
Stabilità di polarizzazione in esercizio (Varianza di Allan @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Stabilità di polarizzazione @10s	mg	0.05	0.2	0.5	1
Stabilità di polarizzazione a temperatura completa	mg	1	3	5	15
Passeggiata angolare casuale	m/s/√h	0.001	0.002	0.005	0.01
Ripetibilità di polarizzazione (1σ)	mg	0.1	0.5	1	2
Ripetibilità del fattore di scala (1σ)	ppm	200	200	200	200
Non linearità del fattore di scala (1σ)	ppm	50	100	200	300
Disallineamento	°	±0.05	±0.05	±0.05	±0.05
Larghezza di banda a 3 dB	Hz	100	100	100	100

Specifiche dell'angolo di inclinazione (non configurato per impostazione predefinita, opzionale)

Parametro	Unità	IMU6-1y-x
Campo di misura (personalizzabile)	g	±1.7
Stabilità di polarizzazione (smussamento 1s)	mg	0.5
Camminata casuale	m/s/√h	0.08
Non linearità del fattore di scala	ppm	100

Caratteristiche elettriche

Parametro	Unità	IMU6-1y-x
Tensione	V	5
Consumo energetico	W	2
Ripple	mV	100

Adattabilità ambientale

Parametro	Unità	IMU6-1y-x
Temperatura di esercizio	℃	-45~85
Temperatura di stoccaggio	℃	-55~105
Vibrazione	--	10~2000Hz,6.06g
Impatto	--	1000g,0.1ms

Altre specifiche

Parametro	Unità	IMU6-1y-x
Peso	g	55±5

IMU MEMS è un sistema completamente integrato che combina giroscopio, accelerometro, inclinometro, sensore di temperatura ed elettronica di elaborazione. Fornisce misurazioni in tempo reale della velocità angolare, dell'accelerazione e dell'inclinazione su 3 assi con compensazione degli errori. Compatto e leggero, emette dati tramite RS-422 per una facile integrazione. Adatto per aerospaziale, difesa e navigazione di veicoli autonomi, questa IMU funge da sostituto diretto di STIM300, offrendo prestazioni affidabili e stabili in condizioni difficili.

Disegno del contorno
