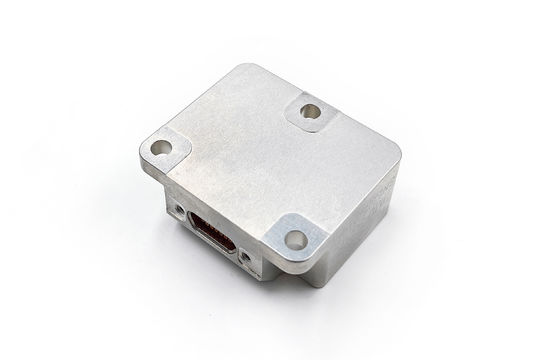

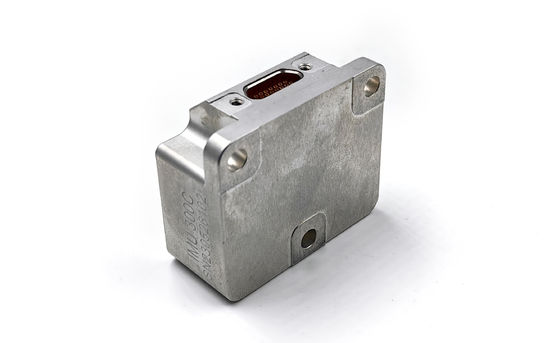

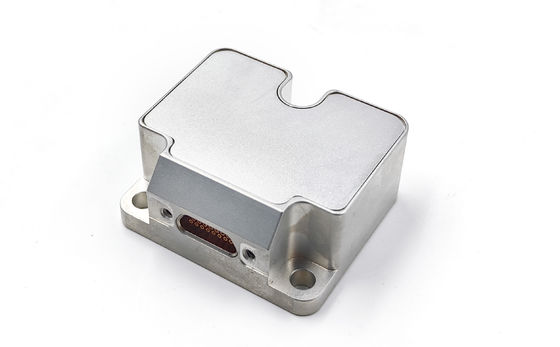

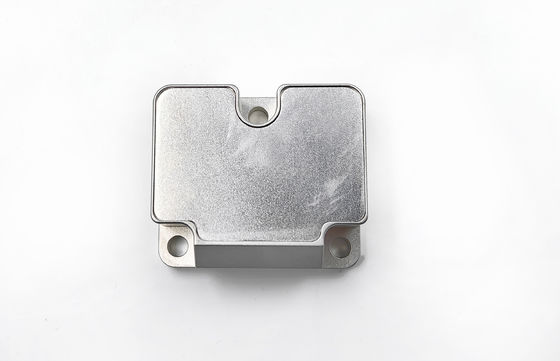

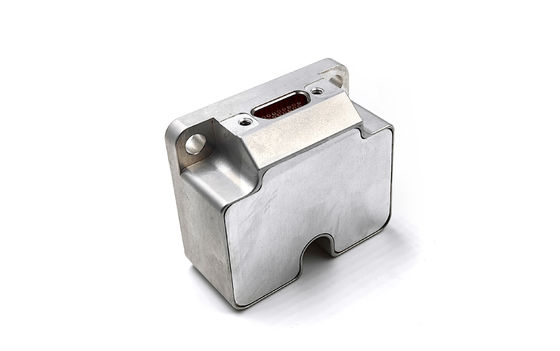

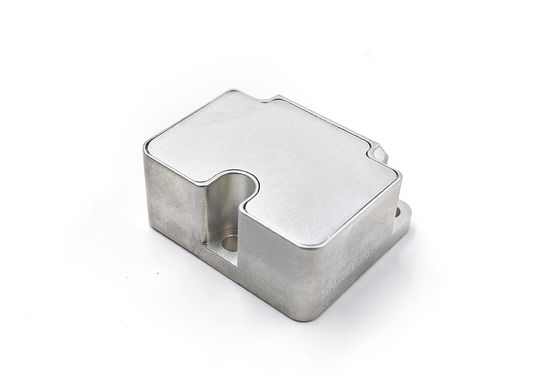

Produttore cinese Stim300 IMU di grado tattico con stabilità di polarizzazione giroscopica di 0,05 gradi/ora

Marchio:	Firepower
Numero di modello:	IMU6-1B
MOQ:	1
Condizioni di pagamento:	L/c, t/t
Capacità di approvvigionamento:	1000pcs

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Gamma Gryo:

± 400°/s

Portata dell'accelerometro:

±50 g

Stabilità del bias in corso:

0,05°/h

Stabilità del bias @10s (10s uniforme, 1σ, temperatura ambiente:

0,5 °/h

Camminata casuale angolare:

00,02°/√h

Ripetibilità del bias (1σ):

0,3 °/h

Non linearità del fattore di scala ((1σ)):

150ppm

larghezza di banda di dB 3:

150 Hz

Imballaggi particolari:

cartone di legno

Capacità di alimentazione:

1000pcs

Evidenziare:

Singola piattaforma girevole di asse di posizione

Singola piattaforma girevole di asse di 50 cicli

Piattaforma girevole di asse della camera di temperatura singola

Descrizione del prodotto

Produttore cinese Stim300 IMU di grado tattico con stabilità di giroscopio di 0,05 gradi/ora

Principali parametri tecnici

Specifiche del giroscopio

Parametro	Unità	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Intervallo di misura (personalizzabile)	°/s	± 400	± 400	± 400	± 2000
Stabilità del bias durante l'esecuzione ((@ varianza di Allan)	°/h	0.3	0.1	0.05	1
Stabilità del bias @10s (10s liscia, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Stabilità del bias a temperatura massima	°/h	10	3	2	18
Passeggiata angolare casuale	°/√h	0.15	0.1	0.02	0.3
Ripetibilità del bias (1σ)	°/h	1	0.5	0.3	2
Sensibilità all'accelerazione del bias	°/h/g	1	1	1	2
Non linearità del fattore di scala ((1σ)	ppm	150	150	150	300
Ripetibilità del fattore di scala (1σ)	ppm	20	20	20	100
Disallineamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Larghezza di banda di 3 dB	Hz	250	200	150	250

Indicatori tecnici dell'accelerometro

Parametro	Unità	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Intervallo di misura (personalizzabile)	g	± 10	± 30	± 50	± 80
Stabilità del bias in corso (varianza di Allan @ 25 °C)	mg	0.02	0.05	0.1	0.2
Stabilità di bias @10s	mg	0.05	0.2	0.5	1
Stabilità del bias a temperatura massima	mg	1	3	5	15
Passeggiata angolare casuale	m/s/√h	0.001	0.002	0.005	0.01
Ripetibilità del bias ((1σ)	mg	0.1	0.5	1	2
Ripetibilità del fattore di scala (1σ)	ppm	200	200	200	200
Non linearità del fattore di scala ((1σ)	ppm	50	100	200	300
Disallineamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Larghezza di banda di 3 dB	Hz	100	100	100	100

Specificazione dell'angolo di inclinazione (non configurato per impostazione predefinita, facoltativo)

Parametro	Unità	IMU6-1y-x
Intervallo di misura (personalizzabile)	g	± 17
Stabilità del bias (1s di levigamento)	mg	0.5
Passeggiata casuale	m/s/√h	0.08
Non linearità del fattore di scala	ppm	100

Caratteristiche elettriche

Parametro	Unità	IMU6-1y-x
Voltaggio.	V.	5
Consumo di energia	W	2
Ripple	mV	100

Adattabilità all'ambiente

Parametro	Unità	IMU6-1y-x
Temperatura di funzionamento	°C	-45~85
Temperatura di conservazione	°C	-55~105
Vibrazione	- Non lo so.	10 ~ 2000 Hz,60,06 g
Impatto	- Non lo so.	1000 g,0.1ms

Altre specifiche

Parametro	Unità	IMU6-1y-x
Peso	g	55±5

IlUnità di misurazione inerziale MEMSintegra tutti i sensori chiave e unscheda di elaborazione del segnalein un unico pacchetto allo stato solido.velocità angolare, accelerazione e inclinazione su tre assi, si applicacompensazione degli errori di temperatura e di allineamento, e fornisce un output preciso tramiteRS-422Compatto, resistente e a basso consumo, è ideale pernavigazione, UAV, robotica e automazione industriale, e agisce come unsostituzione ad alte prestazioni per STIM300.
