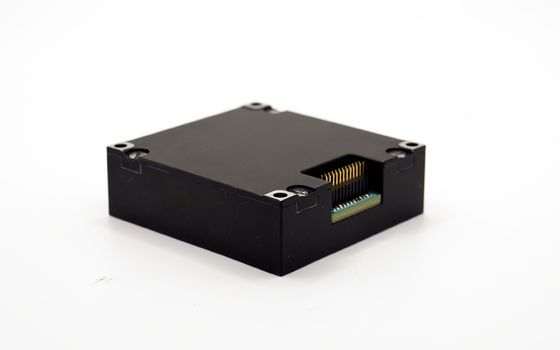

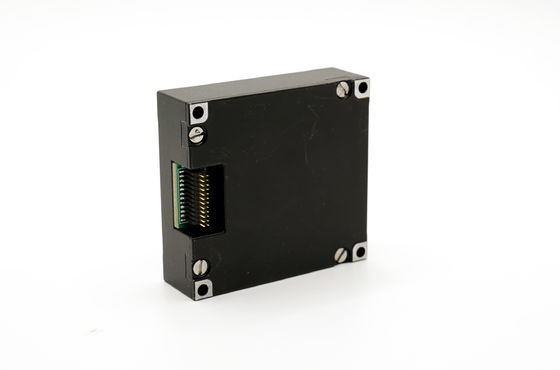

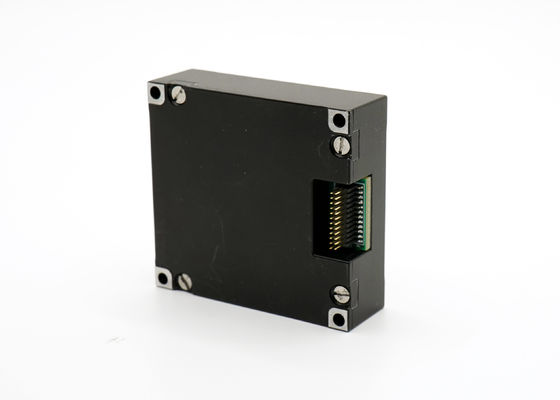

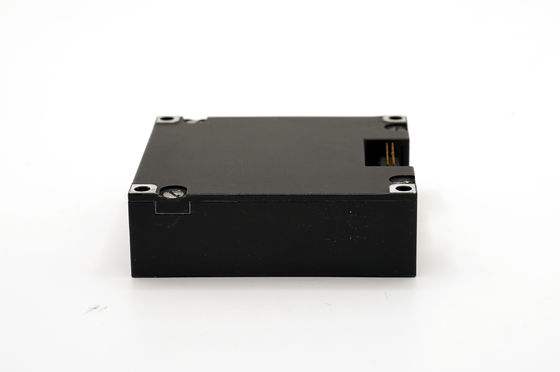

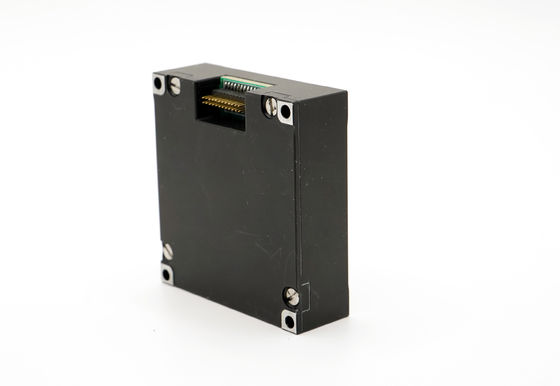

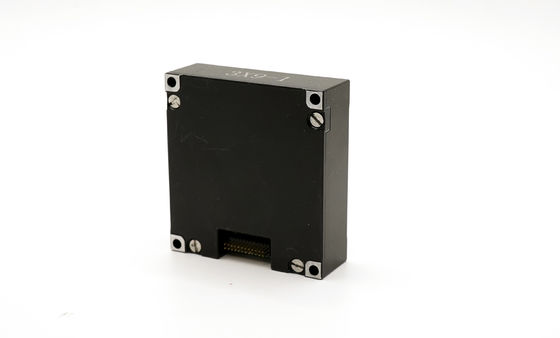

IMU industriale a 10 assi con accelerometro a 3 assi, giroscopio, magnetometro e barometro

IMU industriale a 10 assi con accelerometro a 3 assi, giroscopio, magnetometro e barometro

Marchio:	Firepower
Numero di modello:	16488HB
MOQ:	1
Condizioni di pagamento:	L/c, t/t
Capacità di approvvigionamento:	1000pcs

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Intervallo dinamico di misura:

±450º/sec

Instabilità a polarizzazione zero:

stabilità di bias zero:

10º/h

Passeggiata casuale:

0.26o/√h

Ripetibilità zero-bias:

20º/h

Ripetibilità del fattore di scala:

200pm

Peso:

Temperatura operativa:

-45-85°C

Imballaggi particolari:

Scatola di legno

Capacità di alimentazione:

1000pcs

Evidenziare:

Piattaforma girevole meccanica giroscopica

Piattaforma girevole 1100x700x767mm giroscopico

Piattaforma girevole 170kg giroscopico

Descrizione del prodotto

IMU di grado industriale a 10 assi con accelerometro a 3 assi giroscopio magnetometro barometro

Funzioni del prodotto e parametri tecnici

Composizione e funzione

L'unità di misura inerziale a più gradi di libertà 16488HB è un sistema inerziale completo dotato di:

Giroscopio a tre assi
Accelerometro a tre assi
Magnetometri a tre assi
Sensore di pressione

Questo sistema misura la velocità angolare, l'accelerazione, il campo magnetico e i parametri di pressione dell'aria su tre assi.compensazione dell'angolo di disallineamento dell'installazione, e compensazione non lineare) attraverso protocolli di comunicazione SPI o UART.

Principali parametri tecnici

Parametro		Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Giroscopio	Intervallo dinamico di misura			500	2000	°/s
	Stabilità di bias zero	Varianza di Allan, asse Z		0.8		°/h
		Variazione di Allan, assi X e Y		1.6		°/h
		media di 10 s (-40 °C ~ + 70 °C, temperatura costante), Asse Z		3		°/h
		media di 10 s (-40 °C ~ + 70 °C, temperatura costante), Asse X e Asse Y		6		°/h
	Pregiudizio zero	Intervallo di pregiudizio zero, asse Z		± 0.07		°/s
		Intervallo di pregiudizio zero, asse X e asse Y		± 0.2		°/s
		Variazione di pregiudizio zero nell'intero intervallo di temperatura, asse Z 1		± 0.02		°/s
		Cambiamento di Bias Zero sulla temperatura, X e Y Asse 1		± 0.06		°/s
		Ripetibilità di avvio successivo, asse Z		0.002
		Ripetibilità di avvio successivo, asse X e asse Y		0.006		°/s
	Ripetibilità di avvio giornaliera, asse Z		0.003		/s
	Iniziare la ripetizione giorno dopo giorno, asse X e asse Y		0.009		°/s
	Effetto dell'accelerazione lineare sul bias		0.002		°/s/g
	Influenza della vibrazione sul bias zero, cambiamento prima e dopo la vibrazione 2		0.002		°/s/g
	Influenza delle vibrazioni sul bias zero, cambiamento prima e durante le vibrazioni 2		0.002		°/s/g
	Fattore di scala	Accuratezza del fattore di scala, asse Z		0.3		%
		Accuratezza del fattore di scala, asse X e Y		0.6		%
		Nonlinearità del fattore di scala, asse Z		0.01		% FS
		Nonlinearità del fattore di scala, asse X e Y		0.02		% FS
	Passeggiata casuale angolare			0.15		°/ √h
	Densità del rumore			0.001		°/s/ √Hz
	Risoluzione			3.052*10-7		/s/LSB
	Larghezza di banda			200		Hz
Accelerometro	Intervallo dinamico di misura			16	200	g
	Stabilità di bias zero	Variazione di Allan		0.06		mg
	Stabilità di bias zero	media di 10 s (-40 °C ~ + 70 °C, temperatura costante)		0.4		mg
	Pregiudizio zero	Intervallo di bias zero		2		mg
		Variazione del bias zero nell'intero intervallo di temperatura, valore da picco a picco 1		4		mg
		Ripetibilità di avvio successivo		0.5		mg
		La ripetibilità viene avviata quotidianamente		0.8		mg
		Coefficiente di temperatura di pregiudizio zero		0.05	0.1	mg/°C
