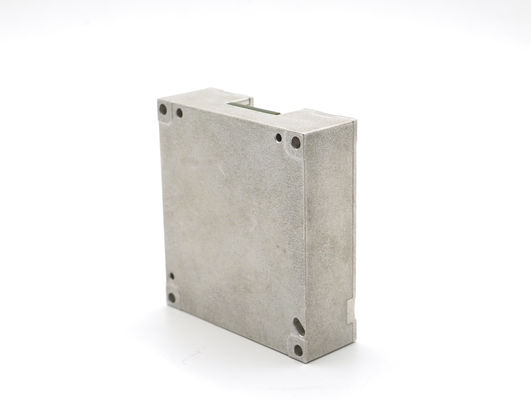

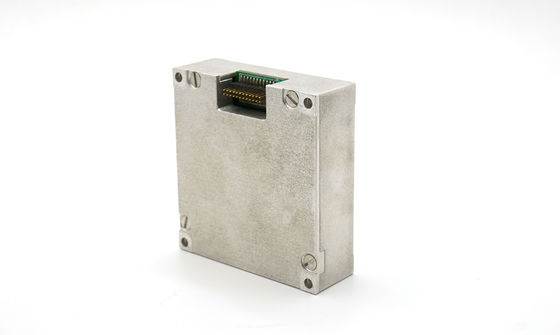

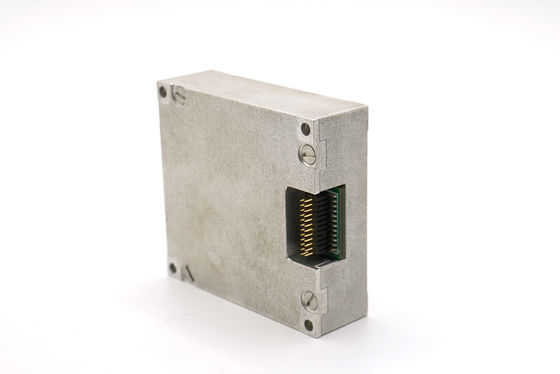

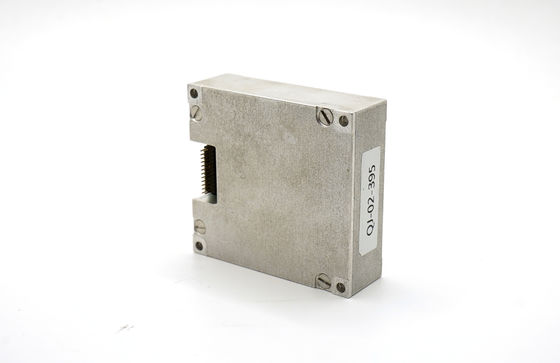

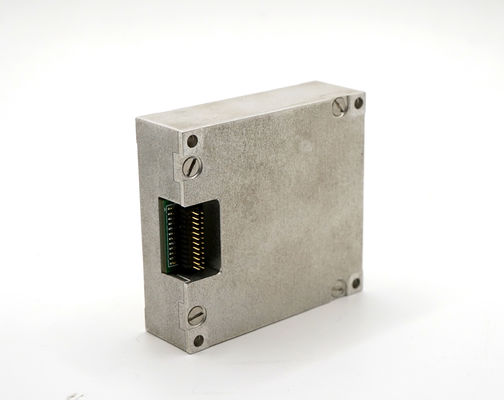

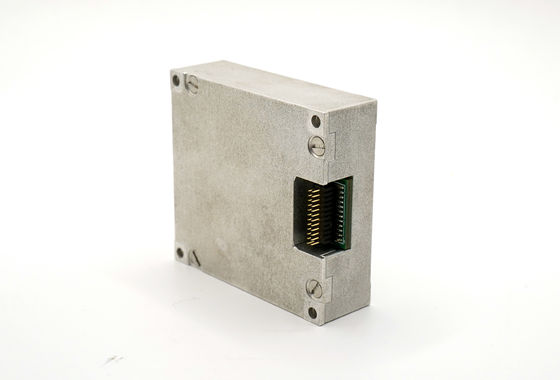

Sensore inerziale IMU a 6 assi calibrato in fabbrica per la navigazione di veicoli autonomi

Sensore inerziale IMU a 6 assi calibrato in fabbrica per la navigazione di veicoli autonomi

Marchio:	Firepower
Numero di modello:	16488HA
MOQ:	1
prezzo:	2000$
Condizioni di pagamento:	L/c, t/t
Capacità di approvvigionamento:	1000pcs

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Intervallo dinamico di misura:

±450º/sec

Instabilità a polarizzazione zero:

0,3º/h

Zero bias nell'intero intervallo di temperature:

20º/h

Passeggiata casuale:

0.15o/√h

Ripetibilità zero-bias:

Larghezza di banda:

250hz

Accoppiamento incrocio:

Risoluzione:

Imballaggi particolari:

Scatola di legno

Capacità di alimentazione:

1000pcs

Evidenziare:

Piattaforma girevole di asse del simulatore 3 di moto

Tipo di struttura della piattaforma girevole di 3 assi

Descrizione del prodotto

Sensore inerziale IMU a 6 assi calibrato in fabbrica per la navigazione di veicoli autonomi

Descrizione del prodotto

L'unità di misura inerziale 16488HA è un sistema inerziale completo dotato di giroscopio a tre assi e accelerometro a tre assi integrati. Misura la velocità angolare a tre assi, l'accelerazione e altri parametri del veicolo, emettendo dati compensati dagli errori (compresa la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione e la compensazione non lineare) tramite SPI in base al protocollo di comunicazione.

Principali parametri tecnici

Parametro	Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Giroscopio
Campo di misura dinamico				±450	º/s
Instabilità di bias zero	Varianza di Allan, migliore di		0.3		º/h
Stabilità di bias zero	10s liscio, RMS, migliore di		3		º/h
Bias zero nell'intervallo di temperatura completo	-40 ℃ ~ 85 ℃, 10 s liscio, rms		20		º/h
Camminata casuale	1σ		0.15		º/√h
Ripetibilità del bias zero	1σ		5		º/h
Ripetibilità del fattore di scala	1σ		100		ppm
Non linearità del fattore di scala	1σ		100		ppm
Larghezza di banda (-3dB)			250		Hz
Accoppiamento incrociato			0.1		%
Risoluzione			2		º/h
Sensibilità all'accelerazione			2		°/h/g
Accelerometro
Campo di misura dinamico				±20	g
Stabilità di bias zero	Varianza di Allan		0.07		mg
Bias zero nell'intervallo di temperatura completo	-40 ℃ ~ 85 ℃, 10 s liscio, rms		3		mg
Stabilità di bias zero	10s liscio, RMS, migliore di		0.25		mg
Camminata casuale	1σ		0.029		m/s/√h
Ripetibilità del bias zero	1σ		0.5		mg
Ripetibilità del fattore di scala	1σ		500		ppm
Non linearità del fattore di scala	FS=20g		500		ppm
Larghezza di banda (-3dB)			250		Hz
Accoppiamento incrociato			0.1		%
Interfaccia di comunicazione
SPI a 1 via	Inserire la frequenza di clock		8	15	MHz
Caratteristiche elettriche
Tensione	Corrente continua		3.3		V
Consumo energetico			1.5	1.5	W
Ripple	P-P		48±2	100	mV
Ambiente di utilizzo
Temperatura di esercizio		-45		85	℃
Temperatura di stoccaggio		-55		85	℃

Disegno d'ingombro
