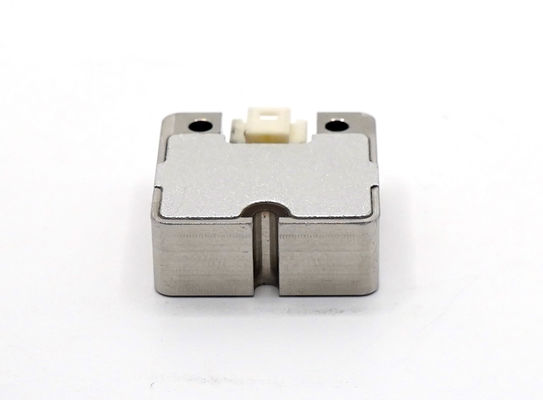

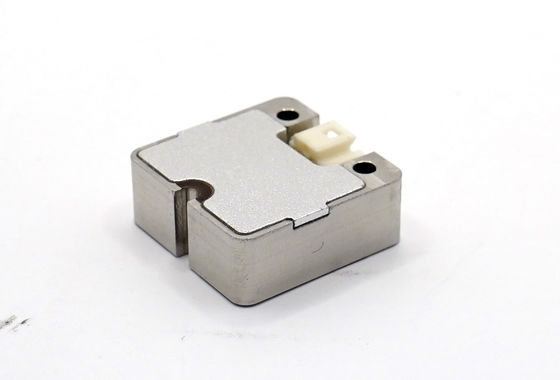

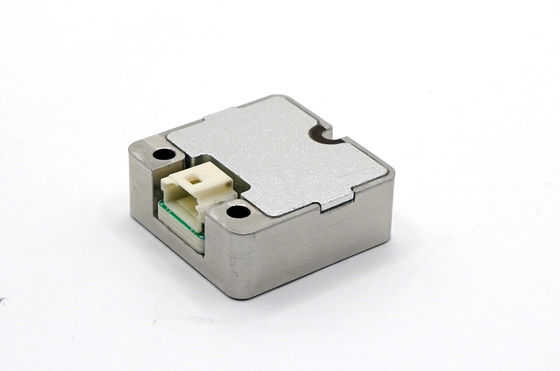

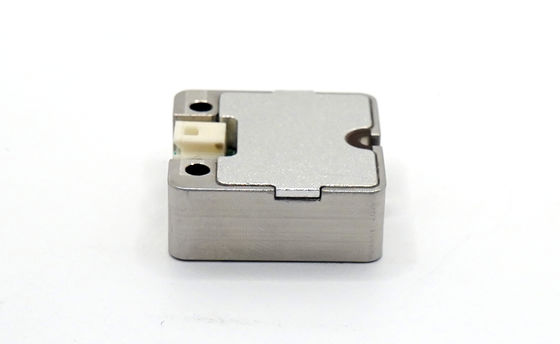

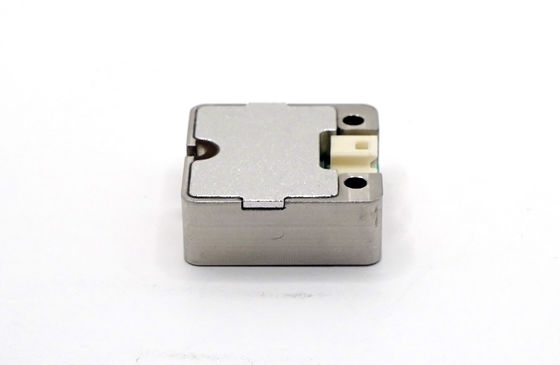

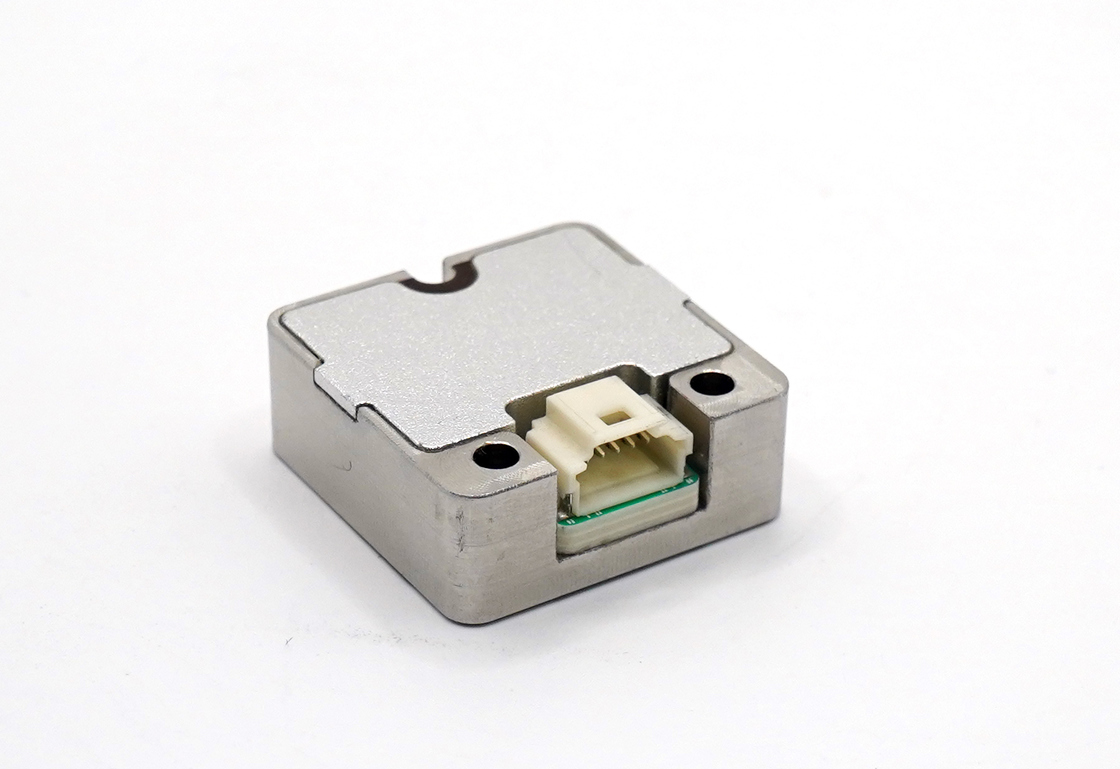

IMU MEMS di grado automobilistico per sistemi di navigazione

IMU MEMS di grado automobilistico per sistemi di navigazione

Marchio:	Firepower
Numero di modello:	IMU115
MOQ:	1
prezzo:	200$
Condizioni di pagamento:	T/t, l/c
Capacità di approvvigionamento:	1000/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Gamma del giroscopio:

250/500º/s

Stabilità del bias zero:

3,0º/h

Non linearità del fattore di scala:

0,02%

Larghezza di banda:

Portata dell'accelerometro:

4//16/g

Interfaccia:

UART a senso unico

Vibrazione:

20~2000Hz, 3g

Impatto:

1000 g, 0,5 ms

Imballaggi particolari:

cartone con la spugna

Capacità di alimentazione:

1000/month

Evidenziare:

Tipo piattaforma girevole a tre assi di UOO

Rate Triaxial Turntable angolare

Direzioni a tre assi della piattaforma girevole tre

Descrizione del prodotto

IMU MEMS di grado automobilistico per sistemi di navigazione

IMU115 è un'unità di misura inerziale (IMU) avanzata basata sulla tecnologia micro-meccanica (MEMS), dotata di giroscopio MEMS e accelerometro MEMS ad alte prestazioni integrati. Fornisce misurazioni precise di 3 velocità angolari e 3 accelerazioni.

Progettato per un'elevata affidabilità e un'eccezionale adattabilità ambientale, l'IMU115 può essere personalizzato con diverse soluzioni software per applicazioni nella guida intelligente, nella comunicazione in movimento, nella mappatura, nelle piattaforme di stabilizzazione e nei settori correlati.

Caratteristiche del prodotto

Giroscopio digitale a tre assi:
- Campo di misura dinamico ±250º/s (500º/s opzionale)
- Stabilità di bias zero: 10º/h (GJB, 10s, tipico), 6,0º/h (ALLAN, tipico)
Accelerometro digitale triassiale:
- Campo di misura dinamico ±4g (configurabile a 16g)
- Stabilità di bias zero: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Elevata affidabilità: MTBF > 20.000 ore
Accuratezza garantita in tutto l'intervallo di temperatura (-40℃ a 80℃) con algoritmo integrato di calibrazione e compensazione della temperatura ad alte prestazioni
Progettato per operare efficacemente in condizioni di forti vibrazioni
Interfaccia: UART a 1 via

Campo di applicazione

Sistemi di guida intelligenti
Comunicazione in movimento
Applicazioni di mappatura
Piattaforme di stabilizzazione

Specifiche del prodotto

Parametro	Condizioni di prova	Minimo	Tipico	Massimo	Unità
Giroscopio
Campo di misura dinamico			250	500	º/s
Stabilità di bias zero	Varianza di Allan		3.0		º/h
Stabilità di bias zero	Media di 10s (-40℃ a +80℃, temperatura costante)		6.0		º/h
Campo di bias zero			±0.2		º/s
Variazione del bias zero sull'intero intervallo di temperatura			±0.3		º/s
Accuratezza del fattore di scala			0.2		%
Non linearità del fattore di scala			0.02		%FS
Larghezza di banda			80		Hz
Accelerometro
Campo di misura dinamico			4	16	g
Stabilità di bias zero	Varianza di Allan		0.065		mg
Stabilità di bias zero	Media di 10s (-40℃ a +80℃, temperatura costante)		0.12		mg
Campo di bias zero			±3		mg
Variazione del bias zero nell'intero intervallo di temperatura			±6		mg
Accuratezza del fattore di scala			0.3		%
Non linearità del fattore di scala			0.03		%FS
Larghezza di banda			80		Hz
Interfaccia di comunicazione
Velocità di trasmissione UART a 1 via			115.2	460.8	Kbps
Frequenza di campionamento UART		200	1000		Hz
Caratteristiche elettriche
Tensione		4.5	5	5.5	V
Consumo energetico				0.35	W
Ripple (P-P)				20	mV
Caratteristiche strutturali
Dimensioni			22.4×22.4×9.5		mm
Peso			16		g
Ambiente di utilizzo
Temperatura di esercizio		-40		80	℃
Temperatura di stoccaggio		-45		85	℃
Vibrazione			20-2000Hz, 3g
Impatto			1000g, 0.5ms
Affidabilità
MTBF			20000		h
Tempo di lavoro continuo			120		h

Nota: Lo zero bias dell'intero processo di variazione della temperatura viene calcolato con una velocità di variazione della temperatura ≤1℃/min e un intervallo di temperatura da -40℃ a +80℃.

Disegno del contorno
