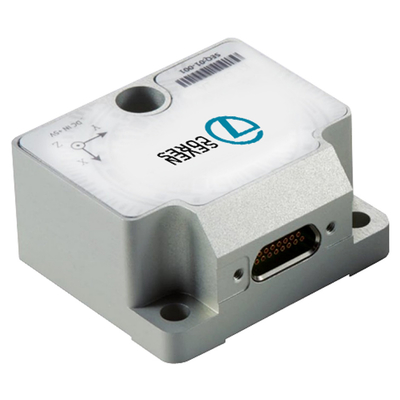

Unità di misura inerziale ad alta risoluzione Sostituire STIM210 Pure IMU 3 Assi Gyro

Name: Unità di misura inerziale ad alta risoluzione Sostituire STIM210 Pure IMU 3 Assi Gyro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	IMU3
MOQ:	1
prezzo:	2000~2500 USD
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE ROHS

Nome del prodotto:

IMU puro

campo di misurazione del giroscopio:

±400°/sec

stabilità a parzialità zero:

≤ 10 °/H

Passeggiata casuale:

≤ 0,2 °/√ H

Sensibilità di accelerazione di polarizzazione zero:

≤ 1 °/H/G

Evidenziare:

Unità inerziale di misura IMU3

Unità inerziale di misura STIM210

Accelerometro di asse di ROHS 3

Descrizione del prodotto

Sensore di unità di misura inerziale sostituire STIM210 IMU puro 3 assi Gyro 3 assi accelerometro

L'insieme del microgiroscopio è composto da un giroscopio a tre assi, un sensore di temperatura, una scheda di elaborazione del segnale, una struttura e il software necessario,e viene utilizzato per misurare la velocità angolare a tre assi/due assi di un supporto, e in uscita tre dati di velocità angolare sottoposti a compensazione di errore (compresa la compensazione di temperatura, la compensazione dell'angolo di disallineamento dell'installazione,compensazione non lineare e simili) attraverso una porta seriale RS-422 secondo un protocollo di comunicazione concordato.

1.1.1 Specifiche del giroscopio

Intervallo di misura: ± 400 °/s
Stabilità a bias zero (@ varianza Allan): ≤ 1 °/H
Stabilità a bias zero (1s liscia, 1σ, temperatura ambiente): ≤ 10 °/H
Errore di bias zero nell'intervallo di temperatura completo: ≤ 20 °/H
Passeggiata casuale: ≤ 0,2 °/√ H
Ripetibilità a bias zero: ≤ 10°/h
Sensitività all'accelerazione a bias zero: ≤ 1 °/H/G
Risoluzione: ≤ 0,001 °/s
Non linearità del fattore di scala: ≤ 100 ppm
Ripetibilità del fattore di scala: ≤ 100 ppm
Accoppiamento incrociato: ≤ 0,1%
Larghezza di banda: ≤ 250 Hz
Peso: (52 ± 5) G

1.1.2 Requisiti di alimentazione

tensione di alimentazione: (+ 5 ± 0,5) V (DC);
corrente di alimentazione: corrente di lavoro < 0,3A;

1.1.3 Adattabilità ambientale

Temperatura di funzionamento: (-45 ~ 85) °C
Temperatura di conservazione: (-55 ~ 105) °C
Vibrazione: 10 ~ 2000 Hz, 6,06 g
Impatto: 5000 G, 0,1 ms

Disegno di contorno del microgiroscopio

Unità di misura inerziale ad alta risoluzione Sostituire STIM210 Pure IMU 3 Assi Gyro 0

Numero di nodi	Definizione del nodo	Tipo	Spiegate.
1	GND	Fornitura	Terrazzo di potenza (4)
2	ExtTrig	Input	Sorgente di innesco esterno (3)
3	VSUP	Fornitura	Fonte di alimentazione di fine positivo del prodotto, alimentazione a corrente continua regolata + 5V
4	TxD+	SULTITUTO	Terminale positivo dell'interfaccia di uscita RS422 del prodotto
5	TxD-	SULTITUTO	Terminale negativo dell'interfaccia di uscita RS422 del prodotto
6	Scaffale	Scaffale	Prodotto isolato meccanicamente dalla terra di alimentazione
7	GND	Input	Terreno di segnalazione (4)
8	NRST	Input	Segnale di ripristino
9	RxD-	Input	Terminale negativo dell'interfaccia di ricezione RS422 del prodotto
10	RxD+	Input	Terminale positivo dell'interfaccia di ricezione RS422 del prodotto

Dimensione
