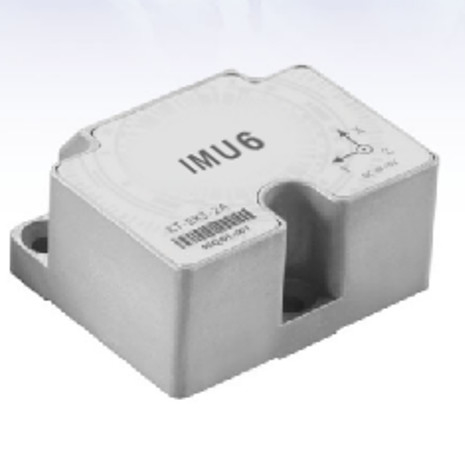

Sensore analogico di STIM300 MEMS IMU, sensore inerziale di misura di 3 girobussole

Name: Sensore analogico di STIM300 MEMS IMU, sensore inerziale di misura di 3 girobussole
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU6
Price: 4,500.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	IMU6
MOQ:	1
prezzo:	3000~6000 USD
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE ROHS

Nome del prodotto:

9 assi MEMS IMU

campo di misurazione del giroscopio:

±400°/sec

stabilità a parzialità zero:

≤ 1 °/H

Passeggiata casuale:

≤ 0,2 °/√ H

Risoluzione:

1 °/h

Non linearità del fattore di scala:

500 PPM

Larghezza di banda:

125 Hz

Evidenziare:

Sensore analogico di MEMS IMU

9 sensore di asse MEMS IMU

sensore inerziale di misura 125Hz

Descrizione del prodotto

STIM300 Analog MEMS IMU Sensore a basso prezzo Sensore di misurazione inerziale 3 Accelerometro, 3 Giro, Pitch Rolll Heading Temp

Specifiche del giroscopio

Parametro	Unità	IMU6-1	IMU6-1A
Intervallo di misura (personalizzabile)	°/s	± 400	± 400
Stabilità di bias zero (@ Allan Variance)	°/h	1	0.5
Stabilità di bias zero (1s liscia, 1σ, temperatura ambiente)	°/h	10	5
Stabilità di bias zero (10s liscia, 1σ, temperatura ambiente)	°/h	5	1
Errore di parzialità pari a zero per l'intero intervallo di temperatura	°/h	20	10
Passeggiata casuale	°/√h	0.2	0.1
Ripetibilità senza pregiudizio	°/h	10	5
Sensibilità all'accelerazione a bias zero	°/h/g	1	1
Risoluzione	°/h	2	1
Nonlinearità del fattore di scala	ppm	500
Ripetibilità per fattore di scala	ppm	500
Accoppiamento incrocio	%	0.1
Larghezza di banda	Hz	125

Aggiungere indicatori tecnici di tabella

Parametro	Unità	IMU6-1y-1	IMU6-1y-2
Intervallo di misura (personalizzabile)	g	± 10	± 30
Stabilità a bias zero (varianza di Allan @ 25 °C)	mg	0.02	0.05
Stabilità a bias zero (1s di levigamento)	mg	0.1	0.5
Stabilità a bias zero (10 s di levigamento)	mg	0.05	0.2
Errore di parzialità pari a zero per l'intero intervallo di temperatura	mg	1	3
Passeggiata casuale	m/s/√h	0.001	0.002
Ripetibilità senza pregiudizio	mg	0.1	0.5
Ripetibilità per fattore di scala	ppm	500
Nonlinearità del fattore di scala	ppm	500
Larghezza di banda	Hz	125

L'unità di misurazione inerziale MEMS è costituita da un giroscopio a tre assi, un misuratore di accelerazione a tre assi, un angolo di inclinazione a tre assi, un sensore di temperatura, una scheda di elaborazione del segnale,struttura e software necessari, ed è usato per misurare tre assi velocità angolare, tre assi accelerazione e tre assi angolo di inclinazione di un vettore.la tabella di carico e i dati di inclinazione a poppa (compresa la compensazione della temperatura), compensazione dell'angolo di disallineamento dell'installazione, compensazione non lineare e simili) attraverso una porta seriale RS-422 secondo un protocollo di comunicazione concordato.

Sensore analogico di STIM300 MEMS IMU, sensore inerziale di misura di 3 girobussole 0

"IMU6-1y-x" nel disegno è il codice del prodotto. Secondo le regole di denominazione del prodotto della società, "y" in IMU6-1y-x può essere "A", "B"," C " o nessuna lettera per distinguere i diversi requisiti di indice di prestazione, e " X " può essere " 1 ", " 2 ". " 3 " e " 4 " per distinguere le diverse gamme di prodotti più metri. " XX-XXX " è il numero del prodotto.

L'IMU6-1y-x è installato attraverso 3 Φ4.4 fori e con 3 viti M4 (con lavaggio a molla e lavaggio a piatta).il tappo deve essere bloccato con la presa e il cavo deve essere fissato. nella figura A,B è il piano del dato di installazione del gruppo di inerzia.

Si raccomanda che la piattazza della superficie di montaggio opposta alla superficie di riferimento non sia superiore a 0,01 mm, la verticalità non sia superiore a 0,02 mm,e la rugosità superficiale non deve superare 00,8 μm.

Dimensione
