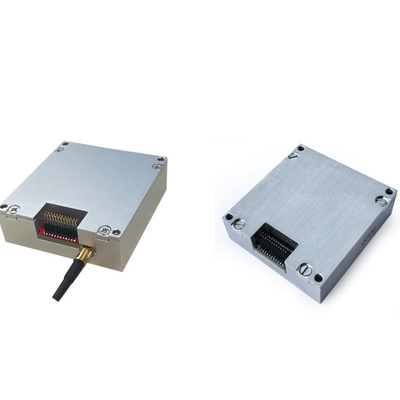

Giroscopio accelerometro MEMS IMU a bassa polarizzazione 16488 con modalità doppia GPS / BD integrata

Marchio:	Firepower
Numero di modello:	16480C
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T,L/C
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE ROHS

Nome del prodotto:

Unità di misura inerziale MEMS

Distanza di misura:

±450º/sec

stabilità di bias zero:

2 gradi/h

Passeggiata casuale:

0,1 gradi /√h

Ripetibilità zero-bias:

0,1 gradi/sec

Larghezza di banda:

400Hz

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/mese

Evidenziare:

Giroscopio accelerometro IMU ROHS

giroscopio accelerometro IMU 400Hz

unità di misura inerziale a doppia modalità

Descrizione del prodotto

Unità di misura inerziale ADIS16488 Dimensioni ridotte ed elevata resistenza al sovraccarico IMU

Bassa stabilità di polarizzazione IMU 16488 Dispositivi inerziali MEMS ad alta precisione con GPS integrato / BD Dual Mode Satellite R

IMU16488B è un'unità di misura inerziale domestica con elevate prestazioni, dimensioni ridotte ed elevata resistenza ai sovraccarichi.

La stabilità della polarizzazione del giroscopio è di 1,2 °/H (Allan) e la stabilità della polarizzazione dell'accelerometro è di 50 µg (Allan).Può essere utilizzato per precisi

navigazione, controllo e misurazione dinamica delle armi.Questa serie di prodotti adotta MEMS inerziali ad alta precisione

dispositivi, che hanno elevata affidabilità ed elevata robustezza, e possono misurare con precisione la velocità angolare e

informazioni sull'accelerazione dei vettori in movimento in ambienti difficili.

Caratteristiche del prodotto:

※ Navigazione inerziale MEMS ad alta precisione ※ Modalità doppia GPS/BD

※ Navigazione integrata, AHRS, giroscopio verticale e altre modalità di lavoro

※ Supporta l'allineamento rapido dinamico ※ Larghezza di banda elevata, velocità di aggiornamento dei dati di 400Hz

※ Interfaccia esterna: SPI a 1 canale e UART a 1 canale

※ Supporta più combinazioni di sensori esterni (contachilometri/DVL)

※ Di piccole dimensioni, leggero ※ Forte e affidabile

※ Completamente compatibile con un sistema di misurazione inerziale 10-Dof straniero

Principali indicatori tecnici

		Condizioni di prova	Valore tipico	Valore massimo
	Campo di misura
	Stabilità di polarizzazione zero	Varianza di Allan			gradi /h
	Passeggiata casuale				gradi /√h
	Ripetibilità zero-bias	−40°C ≤ TA ≤ +85°C
	Ripetibilità del fattore di scala	Intervallo di temperatura completo −40°C ≤ TA ≤ +85°C
	Non linearità del fattore di scala	FS=450º/s

			±5
	Stabilità di polarizzazione zero
	Passeggiata casuale
	Ripetibilità zero-bias	Intervallo di temperatura completo −40°C ≤ TA ≤ +85°C
	Ripetibilità del fattore di scala	Intervallo di temperatura completo −40°C ≤ TA ≤ +85°C
	Non linearità del fattore di scala		0.1	0.2
					Hz 3dB
	Campo di misura dinamico

	Densità del rumore

	Intervallo di pressione

	Assoluta precisione di misura
Basato esternamente Satellite inerziale Navigazione integrata	Precisione dell'intestazione	GNSS singolo, manovra richiesta, RMS
	Precisione di beccheggio e rollio	GNSS Valido, RMS
	Precisione di beccheggio e rollio	GNSS non valido, tempo illimitato, RMS
	Precisione della posizione	Valido GNSS, punto singolo L1/L2, RMS
	Precisione della velocità	Valido GNSS, punto singolo L1/L2, RMS
Interfaccia di comunicazione	SPI unidirezionale	Velocità di trasmissione
Interfaccia di comunicazione	UART unidirezionale	Velocità di trasmissione
Caratteristiche elettriche
	Consumo di energia

Caratteristiche strutturali
Caratteristiche strutturali
Usa l'ambiente	Temperatura di esercizio
	Temperatura di conservazione
			,3g
			,11 ms
		(Semi-seno 0,5 msec)

	Orario di lavoro continuo

Definizione della polarità dell'IMU

3 giroscopi e 3 accelerometri sono definiti come mostrato nella figura sottostante e la direzione della freccia è positiva.
