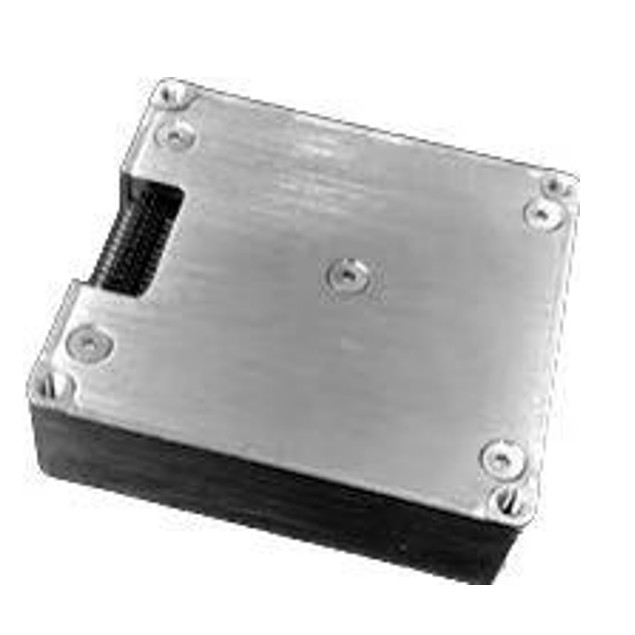

MEMS ha basato l'unità di misura inerziale con il rendimento elevato

Name: MEMS ha basato l'unità di misura inerziale con il rendimento elevato
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16497
Price: 3,003.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	16497
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T,L/C
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS

Nome del prodotto:

Unità di misura inerziale MEMS

Distanza di misura:

±500º/s

stabilità di bias zero:

1deg/h

Ripetibilità zero-bias:

0,1 gradi/sec

non linearità di fattore del cale:

0.02%F

Gamma dell'accelerometro:

16G

stabilità di bias zero:

0.5mg

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/mese

Evidenziare:

Unità di misura inerziale di ROHS

MEMS ha basato l'unità di misura inerziale

Giroscopio ed accelerometro di MEMS

Descrizione del prodotto

Unità di misurazione inerziale basata su MEMS con giroscopio e accelerometro MEMS ad alte prestazioni

1. panoramica del prodotto

Il 16497C-C0-IMU è un'unità di misurazione inerziale (IMU) basata sulla tecnologia di microtutoria (MEMS) con un giroscopio MEMS ad alte prestazioni e MEMS

L'accelerometro fornisce 3 velocità angolari e 3 accelerazioni.

2Caratteristiche del prodotto

Giroscopio digitale a tre assi:
1. gamma di misurazione dinamica ± 500o/s;
2. Stabilità di distorsione zero: 5 °/H (GJB, 10 s), 1,0 °/H (ALLAN);
Accelerometro digitale triassiale:
1. ± 16 G di gamma di misurazione dinamica;
2. Stabilità a bias zero: 0,5 mg (GJB, 10s), 0,1 mg (ALLAN);
Alta affidabilità: MTBF > 20000h;
accuratezza garantita nell'intero intervallo di temperatura (-40 °C ~ 80 °C): algoritmo di calibrazione e compensazione della temperatura ad alte prestazioni integrato;
adatti al lavoro in condizioni di forte vibrazione;
Interfaccia 1 canale UART, 1 canale SPI, 1 canale CAN

3.Indicatori dei prodotti

Parametro		Condizioni di prova	Valore minimo valore tipico	Valore massimo	Unità
	Intervallo dinamico di misura			500	o/s
	Stabilità di bias zero	Variazione di Allan media di 10 s (-40 °C ~ + 80 °C, temperatura costante)	1.0 5		o/h o/h
Giroscopio	Pregiudizio zero	Intervallo di pregiudizio zero Variazione di bias zero nell'intero intervallo di temperatura ○ 1	± 0.2 ± 0.06		o/s o/s
	Fattore di scala	Accuratezza del fattore di scala Nonlinearità del fattore di scala	0.3 0.02		% % FS
	Risoluzione		3.052×10^{- - -}7		o/s/LSB
	Larghezza di banda		200		Hz
	Intervallo dinamico di misura		16		g mg mg mg mg % % FS g/LSB Hz
	Stabilità di bias zero	Variazione di Allan media di 10 s (-40 °C ~ + 80 °C, temperatura costante)	0.1 0.5
Accelerometro	Pregiudizio zero	Intervallo di pregiudizio zero Variazione del bias zero all'interno dell'intero intervallo di temperatura, valore da picco a picco ○ 1	2 2
	Fattore di scala	Accuratezza del fattore di scala Nonlinearità del fattore di scala	0.3 0.02
	Risoluzione		1.221×10^{- - -}8
	Larghezza di banda		200
Interfaccia di comunicazione	SPI unidirezionale	Tasso di Baud	15		MHz

Parametro		Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
UART a senso unico		Tasso di Baud		230.4		Kbps
CAN a senso unico		Tasso di Baud			1	MHz
		SPI		200	1000	Hz
Frequenza di campionamento		UART		200		Hz
		CAN		200		Hz
	Voltaggio		3.0	3.3	3.6	V.
Caratteristiche elettriche	Consumo di energia				1.5	W
	Ripple	P-P			100	mV
Caratteristiche strutturali	Dimensione		47×44×14			mm
	Peso		50			g
Ambiente di utilizzo	Temperatura di funzionamento Temperatura di stoccaggio Vibrazione Impatto		- Quaranta.		80	°C
			- 45 anni.		85	°C
				20 ~ 2000 Hz,
				60,06 g
				1000 g,0.5ms
Affidabilità	MTBF		20000			h
	Tempo di lavoro continuo		120			h

Definizione della polarità IMU

3 giros e 3 accelerometri è definito come indicato nella figura seguente e la direzione della freccia è positiva.
