IMU ha prodotto l'accelerazione inerziale di velocità angolare di asse dell'unità di misura di MEMS 3

Marchio:	Firepower
Numero di modello:	KT-EX6
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T,L/C
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS

Nome del prodotto:

Unità di misura inerziale MEMS

Gamma della girobussola:

±400º/s

stabilità di bias zero:

10deg/h

Errore sistematico:

1mg

Passeggiata casuale:

0.2°/√h

Gamma dell'accelerometro:

±10~100g

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/mese

Evidenziare:

Unità di misura inerziale di IMU MEMS

3 girobussola dell'accelerometro di asse IMU

Girobussola in tempo reale dell'accelerometro di IMU

Descrizione del prodotto

La vasta gamma IMU di misura ha prodotto una velocità angolare e un'accelerazione di 3 assi in tempo reale

1. Panoramica del prodotto

Consiste del giroscopio ch.ip, chip di MEMS dell'accelerometro di MEMS con il grande circuito della gamma di misura, della raccolta dell'azionamento, il sensore di temperatura, il circuito di elaborazione numerica dei segnali, la struttura ed il software. È usato per misurare la velocità angolare e l'accelerazione delle tre asce del trasportatore in tempo reale.

2. Caratteristiche di prodotto

▶Ripetibilità di alta precisione, a basso rumore, buona

▶Errore basso di rettifica di vibrazione

▶Ritardo basso, potere basso

▶resistenza di scossa: 5000g, 0.1ms

▶Algoritmo completo della compensazione di fattore del sensore

▶Di piccola dimensione, leggero, facile installare

▶Gamma di misura dell'accelerometro: 100g

▶Accetti la personalizzazione del prodotto

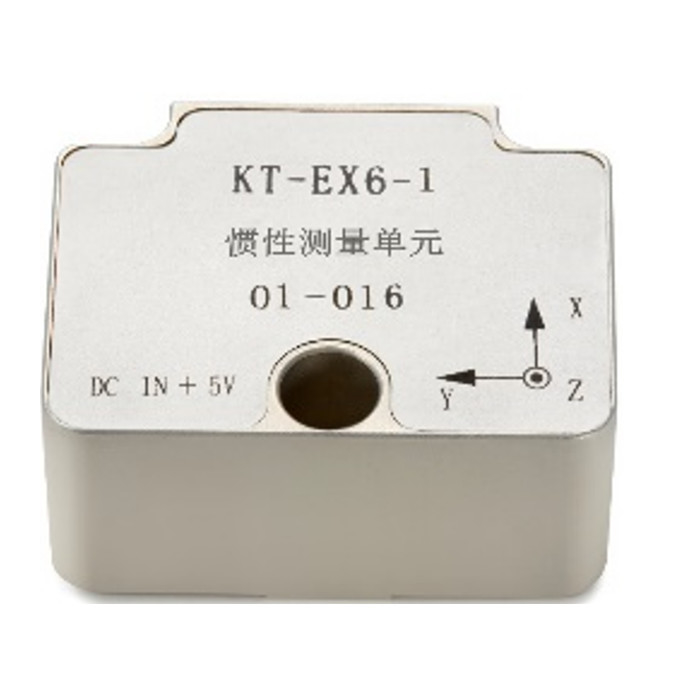

IMU ha prodotto l'accelerazione inerziale di velocità angolare di asse dell'unità di misura di MEMS 3 0

3. indicatori del prodotto

parametro		unità	KT-EX6-1A	KT-EX6-1B	KT-EX6-1C	KT-EX6-1D
giroscopio	Gamma	º/s	±400
	Bia. Stabilità (lisciamento di 1s, 1σ, temperatura ambiente)	°/h	10	10	5	5
	Errore sistematico nella gamma di temperature completa	°/h	20	20	10	10
	Passeggiata aleatoria	°/√h	0,2	0,2	0,15	0,15
	Bia. Ripetibilità	°/h	10	10	10	10
	Sensibilità diagonale di accelerazione	°/h/g	1
	Risoluzione	°/h	2
	Non linearità di fattore di scala	PPM	100	100	50	50
	Ripetibilità di fattore di scala	PPM	100	100	100	100
	Collegato	%	0,1
	Larghezza di banda	Hertz	250
Accelerometro	Gamma	g	±10~100g
	Errore sistematico nella gamma di temperature completa	mg	1; 6; 15		3; 6; 10
	Passeggiata aleatoria	m/s/√h	0,04; 0,2; 0,5		0,1; 0,2; 0,5
	Bia. Ripetibilità	mg	1; 3; 6		0,5; 2; 5
	Non linearità di fattore di scala	PPM	300
	Ripetibilità di fattore di scala	PPM	100
	Larghezza di banda	Hertz	100
Inclinometro	Gamma	g	±1.7
	Bia. Stabilità (lisciare 1s)	mg	0,5
	Passeggiata aleatoria	m/s/√h	0,08
	Non linearità di fattore di scala	PPM	250
Altri	Tensione di funzionamento	V	5
	Consumo di energia	W	2
	Ondulazione	sistemi MV	100
	Gamma di temperatura di funzionamento	℃	-45~85	-55~85	-45~85	-55~85
	Gamma di temperature di stoccaggio	℃	-55~105	-60~125	-55~105	-60~125
	Vibrazione	— —	10~2000Hz, 6.06g
	Resistenza all'urto	— —	5000g, 0.1ms
	MTBF	h	20000
	Peso	g	55
	Misura	millimetro	44.8×38.6×20
	Interfaccia	— —	RS-422

Definizione di polarità di IMU

3 girobussole e 3 accelerometri è definita secondo le indicazioni della figura qui sotto e la direzione della freccia è positiva.
