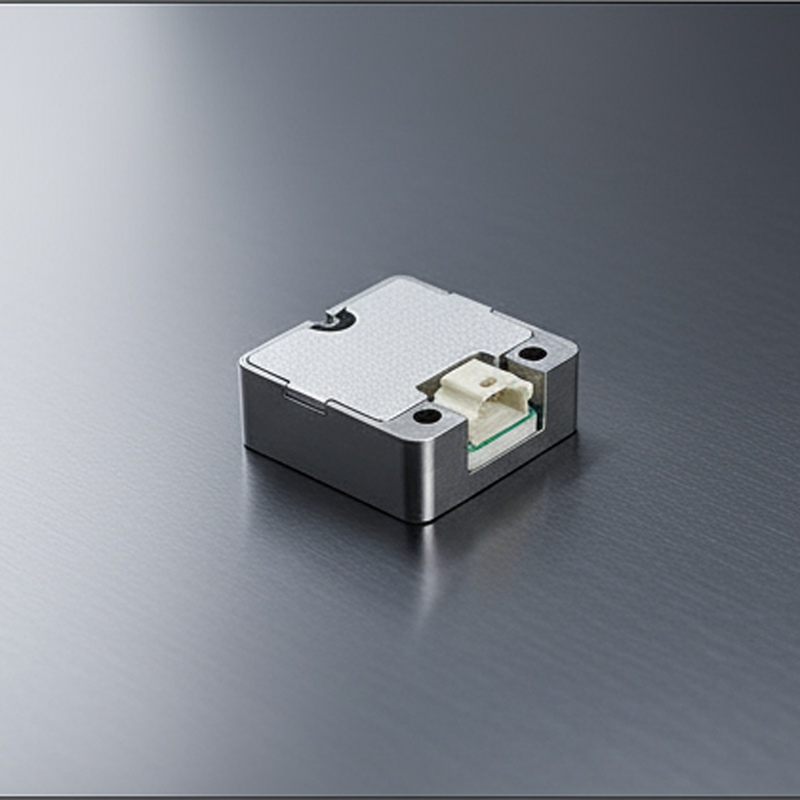

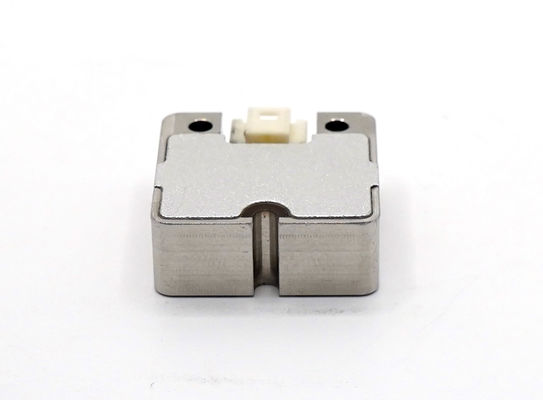

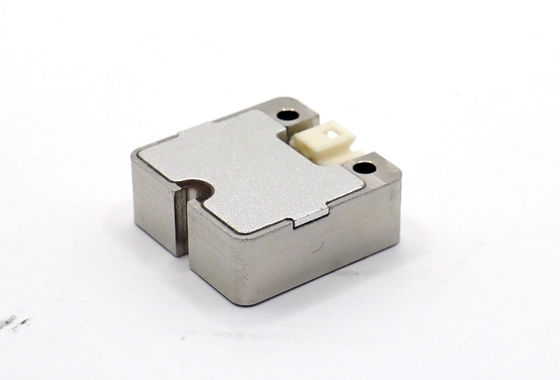

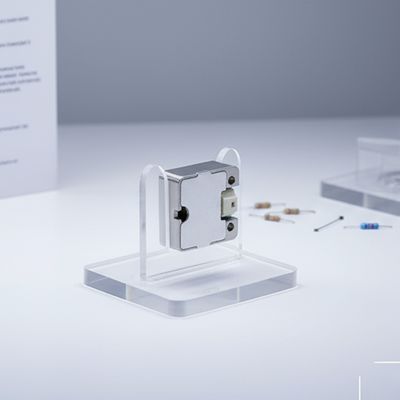

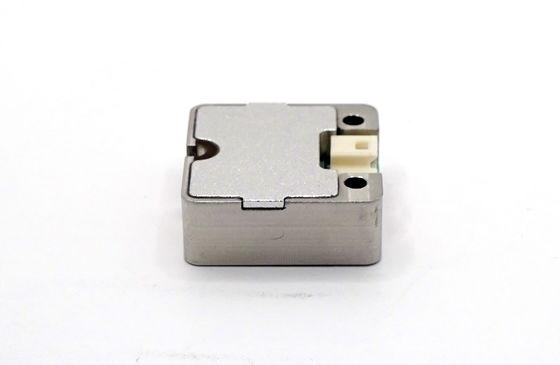

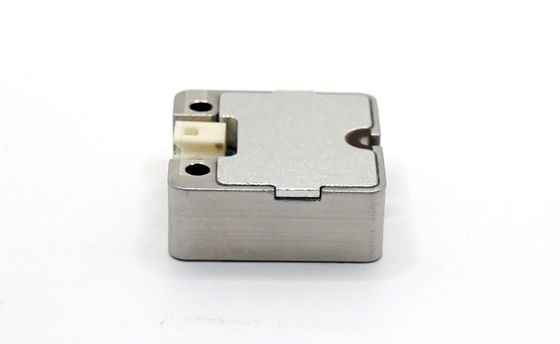

Sensore di velocità angolare inerziale Giroscopio ottico integrato Effetto Sagnac

Sensore di velocità angolare inerziale Effetto Sagnac ottico Fibra giroscopica

Questo prodotto è un sensore di velocità angolare inerziale basato sull'effetto ottico di Sagnac, utilizzato per misurare la velocità angolare del vettore lungo l'asse sensibile del prodotto.L'unità di rilevamento della velocità angolare del prodotto è un anello di fibra ottica, è adottato un circuito digitale di rilevamento a circuito chiuso per estrarre la differenza di percorso ottico della luce di propagazione in senso orario e in senso antiorario causata dalla velocità angolare fisica esterna,che è rilevato dall'anello di fibra ottica, e nel frattempo un segnale di tensione convertito da un segnale di differenza di percorso ottico è sottoposto a feedback e controllo a circuito chiuso, in modo che la modulazione e la demodulazione del segnale siano realizzate,e l'obiettivo del rilevamento del segnale di velocità angolare è raggiunto.

Questo prodotto è composto da un'unità ottica di rilevamento della velocità angolare e da un'unità di rilevamento del segnale, che fornisce informazioni sull'incremento angolare su un solo asse e informazioni sulla temperatura interna.

I prodotti sono principalmente adatti per applicazioni quali sistemi di navigazione inerziale di media precisione, sistemi di posizionamento e orientamento e sistemi di servo-stabilizzazione.

I principali componenti del prodotto sono i seguenti:

1. L'unità di percorso ottico comprende una sorgente luminosa SLD, una fibra ottica re, un modulatore di fase ottica integrato, un accoppiatore di fibra ottica e un rilevatore ottico;
2. L'unità di circuito è composta da un circuito di guida della sorgente luminosa e da una scheda di circuito di rilevamento e controllo dei segnali;
3. Parti strutturali del giroscopio.

Dimensione complessiva (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × P × H);

Dimensione dell'installazione (mm): 43 ± 0,1 × 43 ± 0,1 (L × P), Φ3,2 mm × 4, come nella figura.

Parametri principali
