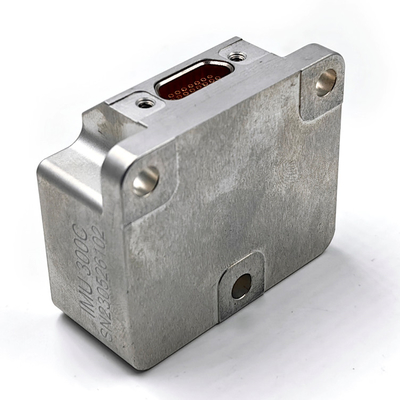

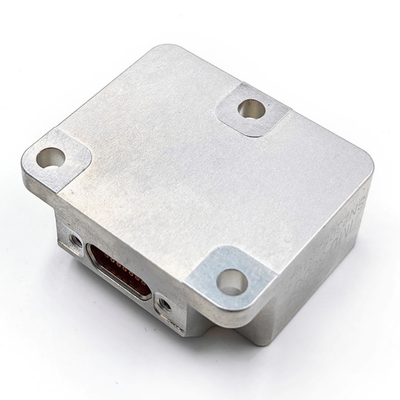

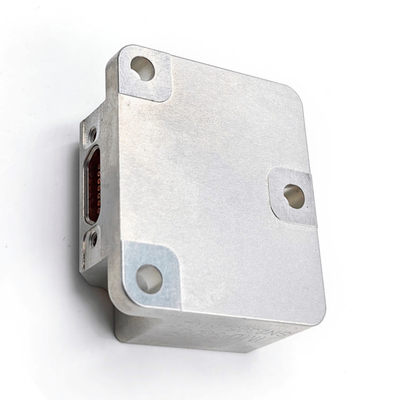

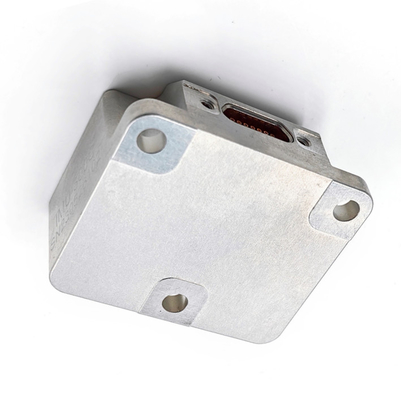

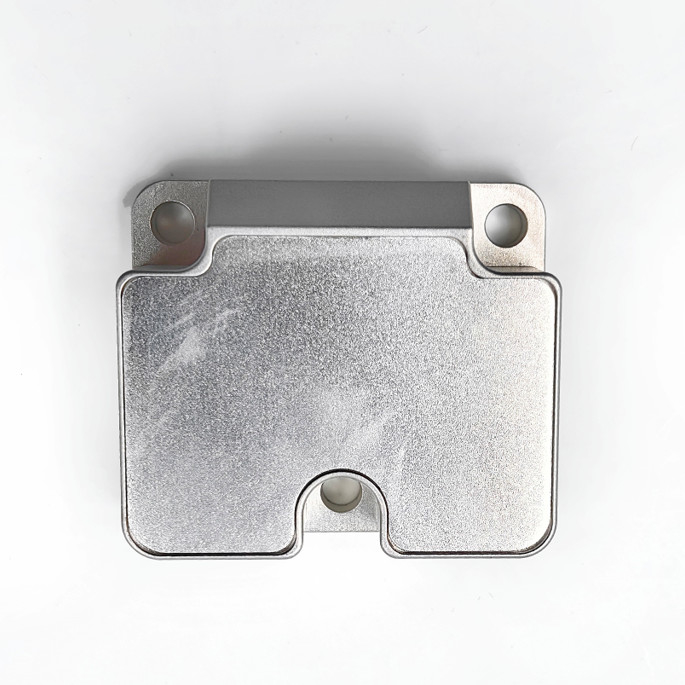

Accelerometro Imu digitale a tre assi Giroscopio 500°/S Range 0,3°/H Bias

Name: Accelerometro Imu digitale a tre assi Giroscopio 500°/S Range 0,3°/H Bias
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	IMU300C
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T,L/C
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE ROHS

Nome del prodotto:

Unità di misura inerziale

campo di misurazione del giroscopio:

±500º/s

giroscopio Stabilità di polarizzazione zero:

0,3 deg/h

camminata casuale angolare:

00,06 gradi /√h

Gamma dell'accelerometro:

16G

Acc bias stability:

00,02 mg

Fattore di scala:

0.02%FS

Larghezza di banda:

200HZ

Prodotto:

RS422

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/mese

Evidenziare:

giroscopio per accelerometro a tre assi

rs422 giroscopio per accelerometro imu

con una lunghezza massima di 20 mm o più

Descrizione del prodotto

Giroscopio digitale a tre assi, gamma 500deg/S, bias 0.3deg/H

Indicatori di prodotto

Parametro		Condizioni di prova	Accuratezza di progettazione	Unità
Giroscopio	Gamma di misurazione dinamica	-	±500	º/s
	Stabilità del bias	Varianza di Allan (gamma 500 °/s, temperatura normale)	0.3	º/h
	Stabilità del bias	Media su 10 s (-40 ℃ ~ + 80 ℃, temperatura costante),	3.0	º/h
	Bias	Gamma di zero-bias	0.1	º/s
		Variazione dello zero-bias sull'intera gamma di temperature	0.01	º/s
		Ripetibilità all'avvio	0.005	º/s
		Effetto dell'accelerazione lineare sul bias	0.002	º/s/g
		Influenza delle vibrazioni sul bias, variazione prima e dopo la vibrazione	0.002	º/s/g
		Influenza delle vibrazioni sul bias, variazione prima e durante la vibrazione	0.001	º/s/g
	Fattore di scala	Accuratezza del fattore di scala	0.1	%
	Fattore di scala	Non linearità del fattore di scala	0.01	%FS
	Camminamento angolare casuale	-	0.06	°/√hr
	Larghezza di banda	-	200	Hz
Accelerometro	Gamma di misurazione dinamica	-	16	g
	Stabilità del bias	Varianza di Allan (gamma 16g, temperatura normale)	0.02	mg
	Stabilità del bias	Media su 10 s (-40 ℃ ~ + 80 ℃, temperatura costante)	0.03	mg
	Bias	Gamma di zero-bias	1	mg
		Variazione dello zero-bias sull'intera gamma di temperature	1	mg
		Ripetibilità all'avvio	0.2	mg
	Fattore di scala	Accuratezza del fattore di scala	0.3	%
	Fattore di scala	Non linearità del fattore di scala	0.02	%FS
	Camminamento casuale della velocità	-	0.08	m/s/√hr
	Larghezza di banda	-	200	Hz
Interfaccia di comunicazione	1 via SR422	Velocità di trasmissione	460.8	MHz
Interfaccia di comunicazione	Frequenza di campionamento	UART	1000	Hz
Caratteristiche elettriche	Tensione	-	5	V
	Consumo energetico	-	1.5	W
	Ripple	P-P	150	mV
Caratteristiche strutturali	Dimensioni	-	38.6×44.6×21.5	mm
Caratteristiche strutturali	Peso	-	65±2	g
Ambiente di utilizzo	Temperatura di esercizio	-	-40~80	℃
	Temperatura di stoccaggio	-	-45~85	℃
	Vibrazioni	-	20~2000Hz,6.06g
	Impatto	-	6000g,0.5ms
Affidabilità	MTBF	-	20000	h
Affidabilità	Tempo di lavoro continuo	-	120	h

Panoramica del prodotto

L'IMU300C-A0-IMU è un'unità di misura inerziale (IMU) basata sulla tecnologia di microfabbricazione (MEMS), con giroscopio MEMS e accelerometro MEMS ad alte prestazioni integrati, che emette 3 velocità angolari e 3 accelerazioni.

Giroscopio digitale a tre assi:
1. Gamma di misurazione dinamica ± 500º/s;
2. Stabilità dello zero-bias: 3 °/H (GJB, 10s), 0.3 °/H (ALLAN);
Accelerometro digitale triassiale:
1. Gamma di misurazione dinamica ± 16 G;
2. Stabilità dello zero-bias: 0.1mg (GJB, 10S), 0.02mg (ALLAN);
Alta affidabilità: MTBF > 20000h;
Accuratezza garantita nell'intera gamma di temperature (-40 ℃ ~ 80 ℃): algoritmo integrato di calibrazione e compensazione della temperatura ad alte prestazioni;
Adatto per lavorare in condizioni di forti vibrazioni;
Interfaccia 1 via RS422
Compatibile con STIM300

Interfaccia elettrica

Il connettore elettrico del prodotto IMU300C-A0-IMU è J30J-15 TJL e la definizione e l'allocazione specifiche dei contatti sono mostrate nella tabella seguente:

Numero di punti	Nome	Tipo	Osservazione
1	TxD-	Uscita	RS422
2	RxD-	Ingresso	RS422
3	TST_1	Uscita
4	TOV_1	Uscita
5	RST	Ingresso
6	GND	Ingresso
7	Riserva
8	VCC_5V	Alimentazione	+5v
9	TxD+	Uscita	RS422
10	RxD+	Ingresso	RS422
11	ExtTrig	Ingresso	Ingresso sincrono 5V
12	GND	Ingresso
13	GND	Ingresso
14	Riserva
15	GND	Massa di alimentazione

Dimensioni

Manuale utente IMU300C.pdf
