Stim300 Analog 3 Asse Sensore Imu Prezzo basso

Name: Stim300 Analog 3 Asse Sensore Imu Prezzo basso
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	IMU300C
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T,L/C
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE ROHS

Nome del prodotto:

Unità di misura inerziale

campo di misurazione del giroscopio:

±500º/s

giroscopio Stabilità di polarizzazione zero:

0,3 deg/h

camminata casuale angolare:

00,06 gradi /√h

Gamma dell'accelerometro:

16G

Acc bias stability:

00,02 mg

Fattore di scala:

0.02%FS

Larghezza di banda:

200HZ

Prodotto:

RS422

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/mese

Evidenziare:

sensore analogico a 3 assi imu

sensore IMU a tre assi ad alte prestazioni

sensore IMU analogo da 200 Hz

Descrizione del prodotto

STIM300 Sensore IMU analogo a basso costo

Indicatori dei prodotti

Parametro		Condizioni di prova	Precisione del progetto	Unità
Giroscopio	Intervallo dinamico di misura	-	± 500	o/s
	Stabilità del bias	Variazione di Allan (intervallo di 500 °/s, temperatura normale)	0.3	o/h
	Stabilità del bias	media di 10 s (-40 °C ~ + 80 °C, temperatura costante),	3.0	o/h
	Pregiudizi	Intervallo di pregiudizio zero	0.1	o/s
		Variazione di pregiudizio pari a zero nell'intero intervallo di temperatura	0.01	o/s
		Inizia ripetibilità	0.005	o/s
		Effetto dell'accelerazione lineare sul bias	0.002	o/s/g
		Influenza delle vibrazioni sul bias, cambiamento prima e dopo le vibrazioni	0.002	o/s/g
		Influenza delle vibrazioni sul bias, cambiamenti prima e durante le vibrazioni	0.001	o/s/g
	Fattore di scala	Accuratezza del fattore di scala	0.1	%
	Fattore di scala	Nonlinearità del fattore di scala	0.01	% FS
	Passeggiata casuale angolare	-	0.06	°/√ ora
	Larghezza di banda	-	200	Hz
Accelerometro	Intervallo dinamico di misura	-	16	g
	Stabilità del bias	Varianza di Allan (intervallo di 16 g, temperatura normale)	0.02	mg
	Stabilità del bias	media di 10 s (-40 °C ~ + 80 °C, temperatura costante)	0.03	mg
	Pregiudizi	Intervallo di pregiudizio zero	1	mg
		Variazione di pregiudizio pari a zero nell'intero intervallo di temperatura	1	mg
		Inizia ripetibilità	0.2	mg
	Fattore di scala	Accuratezza del fattore di scala	0.3	%
	Fattore di scala	Nonlinearità del fattore di scala	0.02	% FS
	Velocità camminata casuale	-	0.08	m/s/√hr
	Larghezza di banda	-	200	Hz
Interfaccia di comunicazione	SR422 a senso unico	Tasso di Baud	460.8	MHz
Interfaccia di comunicazione	Frequenza di campionamento	UART	1000	Hz
Caratteristiche elettriche	Voltaggio	-	5	V.
	Consumo di energia	-	1.5	W
	Ripple	P-P	150	mV
Caratteristiche strutturali	Dimensione	-	38.6×44.6×21.5	mm
Caratteristiche strutturali	Peso	-	65±2	g
Ambiente di utilizzo	Temperatura di funzionamento	-	-40~80	°C
	Temperatura di conservazione	-	-45~85	°C
	Vibrazione	-	20 ~ 2000 Hz,60,06 g
	Impatto	-	6000 g,0.5ms
Affidabilità	MTBF	-	20000	h
Affidabilità	Tempo di lavoro continuo	-	120	h

Caratteristiche del prodotto

Giroscopio digitale a tre assi:
1. gamma di misurazione dinamica ± 500o/s;
2. Stabilità a bias zero: 3 °/H (GJB, 10 s), 0,3 °/H (ALLAN);
Accelerometro digitale triassiale:
1. ± 16 G di gamma di misurazione dinamica;
2. Stabilità a bias zero: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);
Alta affidabilità: MTBF > 20000h;
accuratezza garantita nell'intero intervallo di temperatura (-40 °C ~ 80 °C): algoritmo di calibrazione e compensazione della temperatura ad alte prestazioni integrato;
adatti al lavoro in condizioni di forte vibrazione;
Interfaccia a senso unico RS422
Compatibile con STIM300

Campo di applicazione

UAV tattico e industriale
Munizioni intelligenti
Cercatore

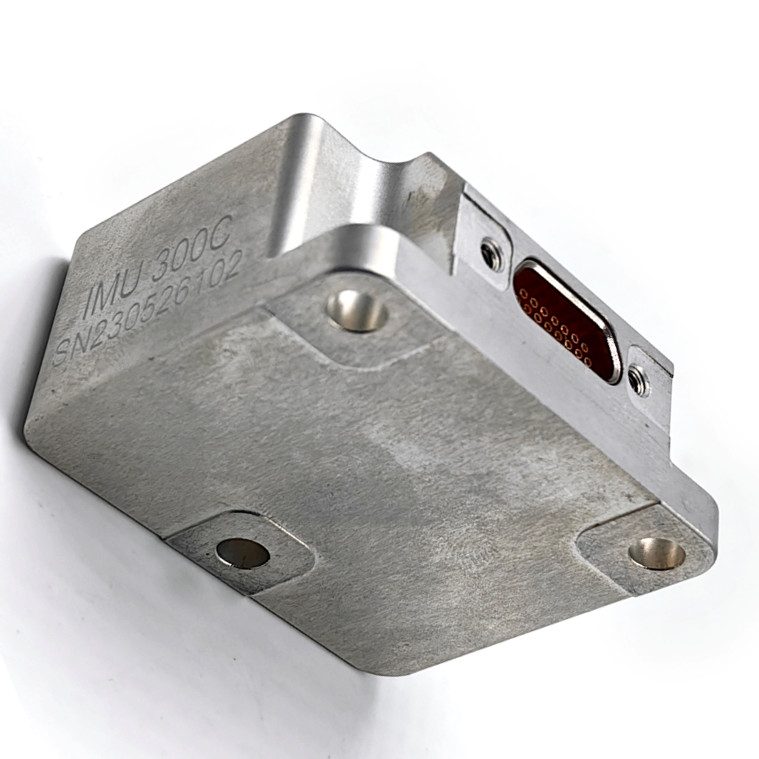

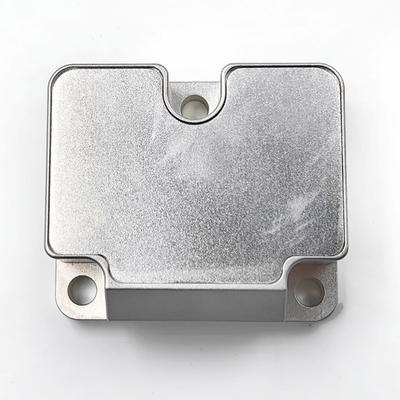

Visualizzazione del prodotto

L'IMU300C-A0-IMU è un'unità di misurazione inerziale (IMU) basata sulla tecnologia di micromachinatura (MEMS), con giroscopio MEMS ad alte prestazioni e accelerometro MEMS integrati,con una potenza di uscita di 3 velocità angolari e 3 accelerazioni.

Interfaccia elettrica

Il connettore elettrico del prodotto IMU300C-A0-IMU è J30J-15 TJL e la definizione specifica dei contatti e la loro assegnazione sono riportate nella tabella seguente:

Numero di punti	Nome	Tipo	Commento
1	TxD-	Prodotto	RS422
2	RxD-	Input	RS422
3	TST_1	Prodotto
4	TOV_1	Prodotto
5	RST	Input
6	GND	Input
7	Ricambi
8	VCC_5V	Fonte di alimentazione	+5v
9	TxD+	Prodotto	RS422
10	RxD+	Input	RS422
11	ExtTrig	Input	Input sincrono 5V
12	GND	Input
13	GND	Input
14	Ricambi
15	GND	Terrazzo di potenza

Dimensione
