Precise True Gyro North Finder Fiber Gyro Based North Seeker RS422

Marchio:	Firepower
Numero di modello:	NF-B03
MOQ:	1
prezzo:	8800
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Nome del prodotto:

Trovatore del vero nord

Precisione alla ricerca del Nord:

≤0.1°

Tempo di ricerca del nord:

≤ 3 minimo

Accuratezza orizzontale:

≤ 0,1 (1σ)

Prodotto:

RS422

Fornitore di energia:

9~36v

Peso:

1 kg

Imballaggi particolari:

cartone con la spugna

Capacità di alimentazione:

100 al mese

Evidenziare:

Giroscopio di precisione per la ricerca del nord

rs422 giroscopio nord

Descrizione del prodotto

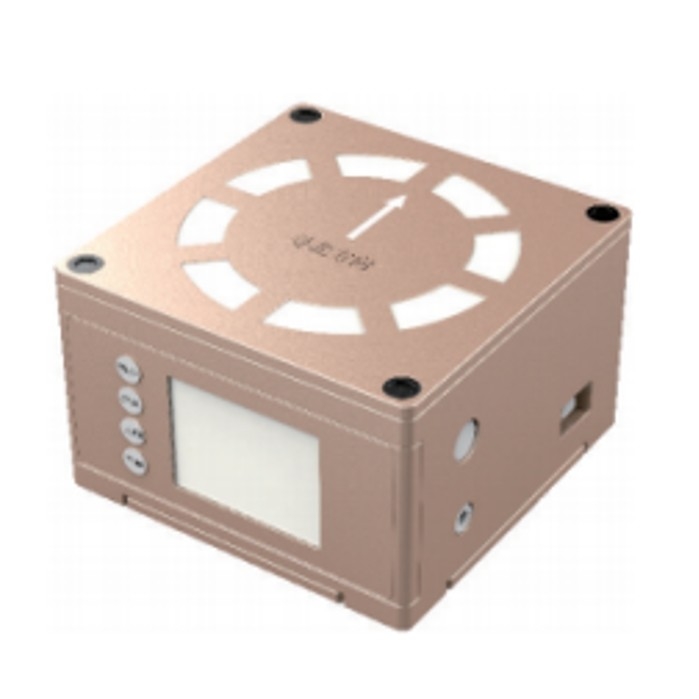

Precise True North Finder Fiber Gyro Based North Seeker

▶ Istruzioni

1 Metodo di installazione

rivolti verso la freccia del giroscopio orientatore nord, i lati sinistro e destro della piastra di base di montaggio sono destinati al montaggio della superficie di riferimento,e la superficie di riferimento è allineata con la linea di montaggio della testa e della coda del trasportatore, e il giroscopio nord è fissato sul supporto da quattro viti M4. Il diagramma di installazione del giroscopio nord è mostrato nella figura 1.

Progetto	NF-B03A	NF-B03B	NF-B03C	NF-102A	NF-102B	NF-102C
Modalità di uscita	Display sullo schermo/APP per telefono cellulare software del computer ospitante RS422			RS422/RS232
Consumo di energia / W	≤3 ((Laser acceso);≤1.2 ((Laser spento)			≤3 ((Laser acceso);≤1 ((Laser spento)
Fonte di alimentazione/V	Standby per 18h con batteria a prova di esplosione			DC9V~26V
Temperatura di funzionamento/°C	0~+40			-20~+60
Tempo di ricerca verso nord/min	≤ 3			≤ 3
Nord in cerca di precisione/o	± 0.1			± 0.1
Accuratezza di inclinazione/°	± 0.1			± 0.1
Accuratezza dell'angolo di rotolamento/°	± 0.1			± 0.1
Adattabilità all'inclinazione/°	± 15			± 15
Dimensioni totali/mm	135x135x85			60x60x60
Peso / g	≤ 1500			≤ 400
Accuratezza di misura del tracciamento dell'angolo di marcia	0.5° ((5min)			0.5° ((5min)
Accuratezza di misura del tracciamento dell'angolo di inclinazione	0.1° ((5min)			0.1° ((5min)
Precisione di misura del tracciamento dell'angolo di rotolamento	0.1° ((5min)			0.1° ((5min)
IP	Protezione IP55			Protezione IP65

▶Utilizzare la manutenzione

1) Se durante l'uso si verifica che la corrente di avvio del giroscopio nord è superiore a 1A, verificare se la tensione di alimentazione soddisfa i requisiti.il professionista deve essere riparato.

2) Se durante l'utilizzo si scopre che il giroscopio nord non ha uscita di dati da porta seriale, verificare se la connessione è corretta, se l'impostazione della porta seriale e il formato di ricezione dei dati sono corretti.Se il controllo è corretto, il professionista deve essere riparato.

▶Precauzioni

1) Il giroscopio deve essere maneggiato con cautela durante il processo di trasporto e di installazione, ed è severamente vietato l'impatto.

2) Il vettore deve essere mantenuto assolutamente fermo durante il processo di ricerca nord, altrimenti influenzerà l'accuratezza della ricerca nord.

3) L'inclinazione longitudinale e laterale del portatore non deve essere superiore a ±8°, altrimenti influenzerà la precisione della ricerca nord.

▶Composizione

Il pacchetto di attrezzature comprende:

a) 1 serie di giroscopi a fibra ottica;

b) Una spina.
