6 assi Unità di misura inerziale a basso bias IMU 500deg/S

Name: 6 assi Unità di misura inerziale a basso bias IMU 500deg/S
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200H-A0
Price: 3,003.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	GI200H-A0
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE ROHS

Nome del prodotto:

Unità di misura inerziale

Gamma Gryo:

± 500°/s

Gamma di misura dell'accelerometro:

16G

Varianza di Allan dell'accelerometro:

00,02 mg

Varianza di Gryo Allan:

00,6°/h

MTBF:

20000h

Non linearità di fattore di scala della girobussola:

0.02%FS

Vibrazione:

20~2000 Hz

Imballaggi particolari:

Scatola con spugna

Capacità di alimentazione:

1000 al mese

Evidenziare:

Unità di misura inerziale di 500°/S

Unità di misurazione inerziale ad alta precisione

Unità di misura inerziale a basso bias

Descrizione del prodotto

Unità di misura dell'inerzia di gamma IMU a bassa deviazione 500deg/S

Descrizione del prodotto

GI200H-A0-IMU è un'unità di misurazione inerziale (IMU) basata sulla tecnologia micro-meccanica (MEMS), con giroscopio MEMS ad alte prestazioni e accelerometro MEMS integrati,con una potenza di uscita di 3 velocità angolari e 3 accelerazioni.

Caratteristiche principali

1) Giroscopio digitale a tre assi:

gamma di misurazione dinamica ± 500o/s;
Stabilità a bias zero: 3 °/h (GJB, 10 s), 0,6 °/h (ALLAN);

2) Accelerometro digitale triassiale:

± 16 g di gamma di misurazione dinamica;
Stabilità a bias zero: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);

3)Alta affidabilità: MTBF > 20000h;
4) Precisione garantita nell'intero intervallo di temperatura (-40 °C ~ 70 °C): algoritmo di calibrazione e compensazione di temperatura ad alte prestazioni integrato;
5) Adatti al lavoro in condizioni di forti vibrazioni;
6)Interfaccia RS42 a 1 canale

Principale APubblicazione

UAV tattico e industriale
Munizioni intelligenti
Cercatore

Indicatori dei prodotti

Parametro		Condizioni di prova	Precisione del progetto	Unità
Giroscopio	Intervallo dinamico di misura	-	± 500	o/s
	Stabilità di bias zero	Variazione di Allan (intervallo di 500 °/s, temperatura normale)	0.6	o/h
	Stabilità di bias zero	media di 10 s (-40 °C ~ + 70 °C, temperatura costante),	3	o/h
	Pregiudizio zero	Intervallo di bias zero	0.1	o/s
		Variazione di pregiudizio pari a zero nell'intero intervallo di temperatura	0.03	o/s
		Inizia ripetibilità	0.005	o/s
		Effetto dell'accelerazione lineare sul bias	0.002	o/s/g
		Influenza delle vibrazioni sul pregiudizio zero, cambiamenti prima e dopo le vibrazioni	0.003	o/s/g
		Influenza delle vibrazioni sul bias zero, cambiamenti prima e durante le vibrazioni	0.003	o/s/g
	Fattore di scala	Accuratezza del fattore di scala	0.2	%
	Fattore di scala	Nonlinearità del fattore di scala	0.02	% FS
	Larghezza di banda	-	200	Hz
Accelerometro	Intervallo dinamico di misura	-	16	g
	Stabilità di bias zero	Varianza di Allan (intervallo di 16 g, temperatura normale)	0.02	mg
	Stabilità di bias zero	media di 10 s (temperatura normale, 1σ)	0.1	mg
	Pregiudizio zero	Intervallo di bias zero	1	mg
		Variazione di bias pari a zero nell'intero intervallo di temperatura	1	mg
		Ripetibilità di avvio (1σ)	0.2	mg
	Fattore di scala	Accuratezza del fattore di scala	0.3	%
	Fattore di scala	Nonlinearità del fattore di scala	0.02	% FS
	Larghezza di banda	-	200	Hz
Interfaccia di comunicazione	SR422 a 1 canale	Tasso di Baud	460.8	MHz
Interfaccia di comunicazione	Frequenza di campionamento	UART	1000	Hz
Caratteristiche elettriche	Voltaggio	-	5±0.1	V.
	Consumo di energia	-	≤ 1.5	W
	Ripple	P-P	150	mV
Caratteristiche strutturali	Dimensione	Tolleranza ± 0.1	38.5×44.5×21.5	mm
Caratteristiche strutturali	Peso	Confezionamento/non confezionamento	70±2/45±2	g
Ambiente di utilizzo	Temperatura di funzionamento	-	-40 ~ 70	°C
	Temperatura di conservazione	-	-45~85	°C
	Vibrazione	-	20 ~ 2000 Hz,60,06 g
	Impatto	-	6000 g,0.5ms
Affidabilità	MTBF	-	20000	h
Affidabilità	Tempo di lavoro continuo	-	120	h

Struttura del prodotto

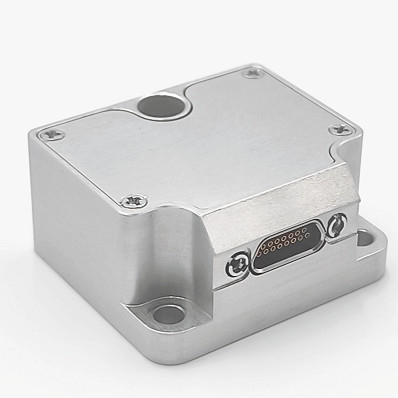

6 assi Unità di misura inerziale a basso bias IMU 500deg/S 0
L38,5 mm x W44,5 mm x H21,5 mm ((L x W x H))
