Chip giroscopico MEMS ad alta precisione con instabilità di bias di 1°/h per il giroscopio dell'accelerometro IMU

Marchio:	Firepower
Numero di modello:	MGZ330HC-O1
MOQ:	1
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	500pcs

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

CHINA

Certificazione:

Nome del prodotto:

Chip giroscopico MEMS

Stabilità di bias @10s:

<1°/h

(Stabilità del bias @1s:

<3°/h

Camminata casuale angolare:

<0,05°/ √h

Errore di polarizzazione sulla temperatura:

<1°/h

Velocità dati:

12k

Packaging Details:

Wooden box

Capacità di alimentazione:

500pcs

Evidenziare:

Giradischi per simulazione di movimento a tre assi

Giradischi multifunzione

Giradischi per la prova dei sensori giroscopici

Descrizione del prodotto

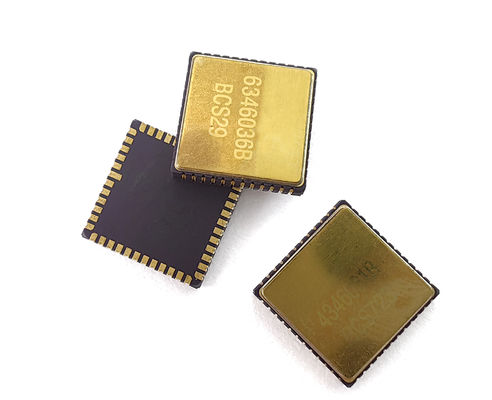

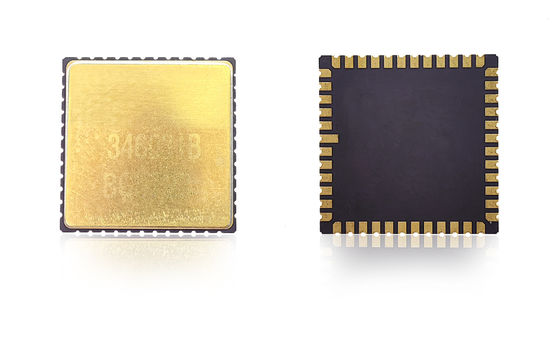

Chip giroscopico MEMS ad alta precisione con instabilità di bias di 1°/h per il giroscopio dell'accelerometro IMU

Il chip giroscopico MEMS è un sensore di velocità angolare a stato solido in miniatura progettato per misurare con precisione la velocità di rotazione.Incorpora una tecnologia avanzata di micromachinatura MEMS e un'architettura di azionamento a circuito chiuso per fornireelevata precisione, bassa instabilità dei bias e eccellente resistenza alle vibrazioni.

Le caratteristiche del chipuscita digitaleL'interfaccia SPI o UART è completamente compensata dalla temperatura, garantendo prestazioni costanti in ambienti dinamici.UAV, robotica, sistemi di stabilizzazione dei veicoli e unità di navigazione inerziale tattica.

Parametri principali

Prestazioni	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Distanza (gradi/s)	400	400	400
Larghezza di banda @3DB (adattata) (Hz)	200	200	300
Accuratezza di uscita (SPI digitale) (bit)	24	24	24
Velocità di uscita (ODR) (personalizzata) (Hz)	12K	12K	12K
Ritardo (personalizzato) (ms)	< 1.5	< 1.5	< 1
Stabilità di bias (deg/hr(1o))	< 0.1	< 0.5	< 0.1
Stabilità del bias (1σ 10s) (deg/hr (((1o))	< 1	< 5	< 1
Stabilità di bias (1σ 1s) (deg/hr(1o))	(3)	< 15	(3)
Errore di bias rispetto alla temperatura (1σ) (deg/hr ((1o))	< 10	< 30	10
Variazioni di temperatura del bias, calibrate (gradi/ora)	< 1	< 10	< 1
Ripetibilità del bias (deg/hr ((1o))	< 0.5	(3)	< 0.3
Fattore di scala a 25°C (lbs/deg/s)	16000	16000	20000
Ripetibilità del fattore di scala (1σ) (ppm ((1o))	< 20 ppm	< 20 ppm	< 100 ppm
Fattore di scala rispetto alla temperatura (1σ) (ppm ((1o))	< 100 ppm	< 100 ppm	< 300 ppm
Non linearità del fattore di scala (1σ) (ppm)	< 150 ppm	< 150 ppm	< 300 ppm
Cammino casuale angolare (ARW) (°/√h)	< 0.05	< 0.25	< 0.05
Rumore (da picco a picco) (gradi/s)	< 0.35	< 0.4	< 0.25
GValue sensibilità (°/ora/g)	< 1	(3)	< 1
Errore di rettifica delle vibrazioni (12gRMS,20-2000) (°/ora/g ((rms))	< 1	(3)	< 1

Adattabilità ambientale

Impatto (alimentazione accesa)	500 g, 1 ms
Resistenza agli urti (disattivazione)	10000 g, 10 ms
Vibrazione (alimentazione accesa)	18 g rms (20 Hz a 2 kHz)
Temperatura di funzionamento	-40°C a +85°C
Temperatura di conservazione	-55°C a +125°C
Tensione di alimentazione	5 ± 0,25 V
Consumo corrente	45ma

Progettazione dei PCB

I condensatori di disaccoppiamento per i perni VCP, VREF, VBUF e VREG devono essere posizionati il più vicino possibile ai perni, riducendo al minimo la resistenza equivalente delle tracce.Le altre estremità dei condensatori di disaccoppiamento per VREF, VBUF e VREG sono collegati alla più vicina AVSS_LN e quindi alla terra di segnale tramite una perla magnetica.

I condensatori di decoppiamento per VCC e VIO devono essere posizionati vicino ai pin corrispondenti.che richiedono tracce di PCB larghe per garantire la stabilità della tensione.

Per un montaggio regolare, evitare di spostare i componenti sotto il pacco e localizzarli lontano dalle aree di concentrazione di tensione.punti di contatto meccanici esterni, e aree soggette a deformazioni durante l'installazione.
