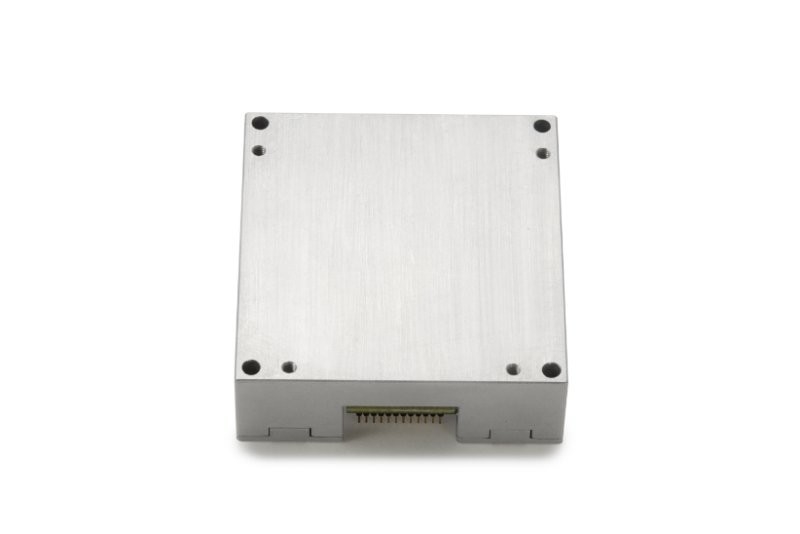

Unità di Misura Inerziale Leggera a 6 Assi con Sensore Inerziale ad Ampio Raggio

Name: Unità di Misura Inerziale Leggera a 6 Assi con Sensore Inerziale ad Ampio Raggio
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488C
Price: 3,003.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	16488C
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	L/C,T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Gamma della girobussola:

± 450°/s

giroscopio Stabilità di polarizzazione zero:

5.1 °/h

Intervallo di acc:

±20 g

Acc Zero Bias Stabilità:

0.07mg ((Allan)

Passeggiata casuale:

0.26o/√h

Larghezza di banda (-3dB):

330 Hz

Interfaccia:

1 canale SPI/UART/CAN

Ripetibilità per fattore di scala:

00,1%

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/mese

Evidenziare:

Unità di misura inerziale 6 assi

Unità di misura inerziale di peso leggero

Unità di misura inerziale ad ampio raggio

Descrizione del prodotto

Unità di misura inerziale leggera a 6 assi con sensore inerziale ad ampio raggio16488C

Descrizione del prodotto

Il 16488C unità di misura inerziale multi-grado di libertà è un sistema inerziale completo con un giroscopio a tre assi integrato, un accelerometro a tre assi, un magnetometro a tre assi e un sensore di pressione per misurare i parametri a tre assi del vettore, come velocità, accelerazione, campo magnetico a tre assi, pressione dell'aria, ecc., dati di uscita dopo la compensazione degli errori (compresa la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione, la compensazione non lineare, ecc.) in base al protocollo di comunicazione tramite SPI.

Giroscopio digitale a tre assi:
1. ± 450º/s intervallo di misurazione dinamica;
2. Stabilità di offset zero: 5,1 °/h
Accelerometro digitale triassiale:
1. ± 18 g intervallo di misurazione dinamica;
2. Stabilità di offset zero: 0,07 mg (ALLAN);
Alta affidabilità: MTBF > 20000h;
Accuratezza garantita nell'intero intervallo di temperatura (-40 ºC ~ 70 ºC): algoritmo integrato di calibrazione e compensazione della temperatura ad alte prestazioni;
Adatto per lavorare in condizioni di forti vibrazioni;
Interfaccia 1 canale UART, 1 canale SPI, 1 canale CAN

Parametri tecnici

parametro		Condizioni di prova	Minimo	Tipico	Massimo	unità
Giroscopio	Intervallo di misurazione dinamica	Configurabile (massimo ± 1000)		±450		º/s
	Instabilità di offset zero	Varianza di Allan, migliore di		5,1		º/h
	Stabilità di offset zero	1s liscio, rms, migliore di		30		º/h
	Offset zero sull'intero intervallo di temperatura	-40 ºC ~ 85 ºC, 10s liscio, rms		0,03		º/s
	Camminata casuale	1б		0,26		º/√h
	Ripetibilità di offset zero	1б		100		º/h
	Rumore di uscita	Nessun filtraggio, rms		0,135		º/s
	Ripetibilità del fattore di scala	1б		0,1		%
	Non linearità del fattore di scala	FS=450 º/s		0,01		%FS
	Larghezza di banda (-3dB)			330		Hz
	Accoppiamento incrociato			0,1		%
Accelerometro	Intervallo di misurazione dinamica	Configurabile (massimo ± 40)		±18		g
	Stabilità di offset zero	Varianza di Allan		0,07		mg
	Offset zero sull'intero intervallo di temperatura	-40 ºC ~ 85 ºC, 10s liscio, rms		5		mg
	Camminata casuale	1б		0,029		m/s/√h
	Ripetibilità di offset zero	1б		5		mg
	Rumore di uscita	Nessun filtraggio, rms		1		mg
	Ripetibilità del fattore di scala	1б		0,1		%
	Non linearità del fattore di scala	FS=10g		0,1		%FS
	Larghezza di banda (-3dB)			330		Hz
	Accoppiamento incrociato			0,1		%
Magnetometro	Intervallo di misurazione dinamica			±2,5		gauss
	Sensibilità			0,1		mgauss/LSB
	Non linearità			0,5		%FS
Barometro	Intervallo di pressione		300		1100	mbar
	Sensibilità			6,1 × 10^-7		mbar/LSB
	Errore totale			4,5		mbar
	Errore relativo			2,5		mbar
	Non linearità			0,1		%FS
Interfaccia di comunicazione	1 spi	Frequenza di clock in ingresso			15	MHz
Interfaccia di comunicazione
Caratteristiche elettriche	Tensione	CC	2,5	3,3 ± 10%	5	V
	Consumo energetico			0,6	1	W
	Ripple	P-P			100	mV
	peso			48±2		g
Ambiente di utilizzo	Temperatura di esercizio	Scalabile	-40		85	ºC
	Temperatura di stoccaggio		-55		85	ºC
	Vibrazione			10~2000Hz,6.06g
	Urti			5000g,0.1ms

Dimensione

Unità di Misura Inerziale Leggera a 6 Assi con Sensore Inerziale ad Ampio Raggio 0

Imballaggio e spedizione

Unità di Misura Inerziale Leggera a 6 Assi con Sensore Inerziale ad Ampio Raggio 1

Unità di Misura Inerziale Leggera a 6 Assi con Sensore Inerziale ad Ampio Raggio 2

Unità di Misura Inerziale Leggera a 6 Assi con Sensore Inerziale ad Ampio Raggio 3
